25
Vue d’ensemble des composants
Installation du slot M2_3

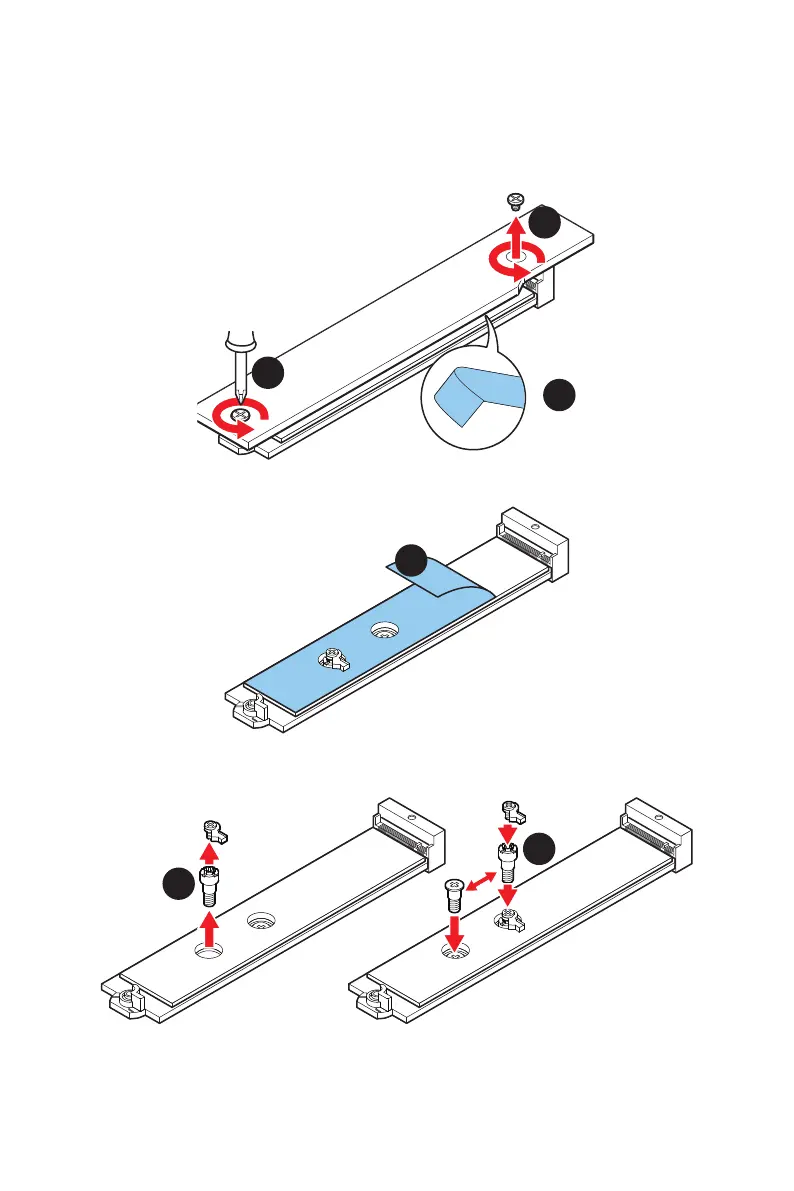

1. Desserrez les vis de la plaque M.2 SHIELD FROZR.
2. Retirez la plaque M.2 SHIELD FROZR et retirez le film de protection du pad
thermique.
2
1
1
3. Retirez le film de protection du pad thermique M.2 de la plaque M.2.
3
4. Retirez ou échangez les vis selon la longueur du SSD M.2. Ignorez cette étape si
vous installez un SSD 2280.
4
4
22110 SSD
2260 SSD
5. Insérez votre SSD M.2 dans le slot M.2 à un angle de 30 degrés.
6. Faites pivoter le clip EZ M.2 pour fixer le SSD M.2.
