Napoleon HD46NT - Dégagements Minimaux de la Tablette; Matériau de Finition Incombustible

FR
W415-1347 / A / 03.20.15
102

13
246810
15
17
19
21
11
+
$
8
7
(
8
5
'
(
/
$
7
$
%
/
(
7
7
(
PROFONDEUR DE
LA TABLETTE
E
D
C
B
A
Le dégagement d’une tablette combustible à l’appareil peut varier selon la profondeur de la tablette. Utilisez le
graphique pour vous aider à déterminer le dégagement nécessaire.

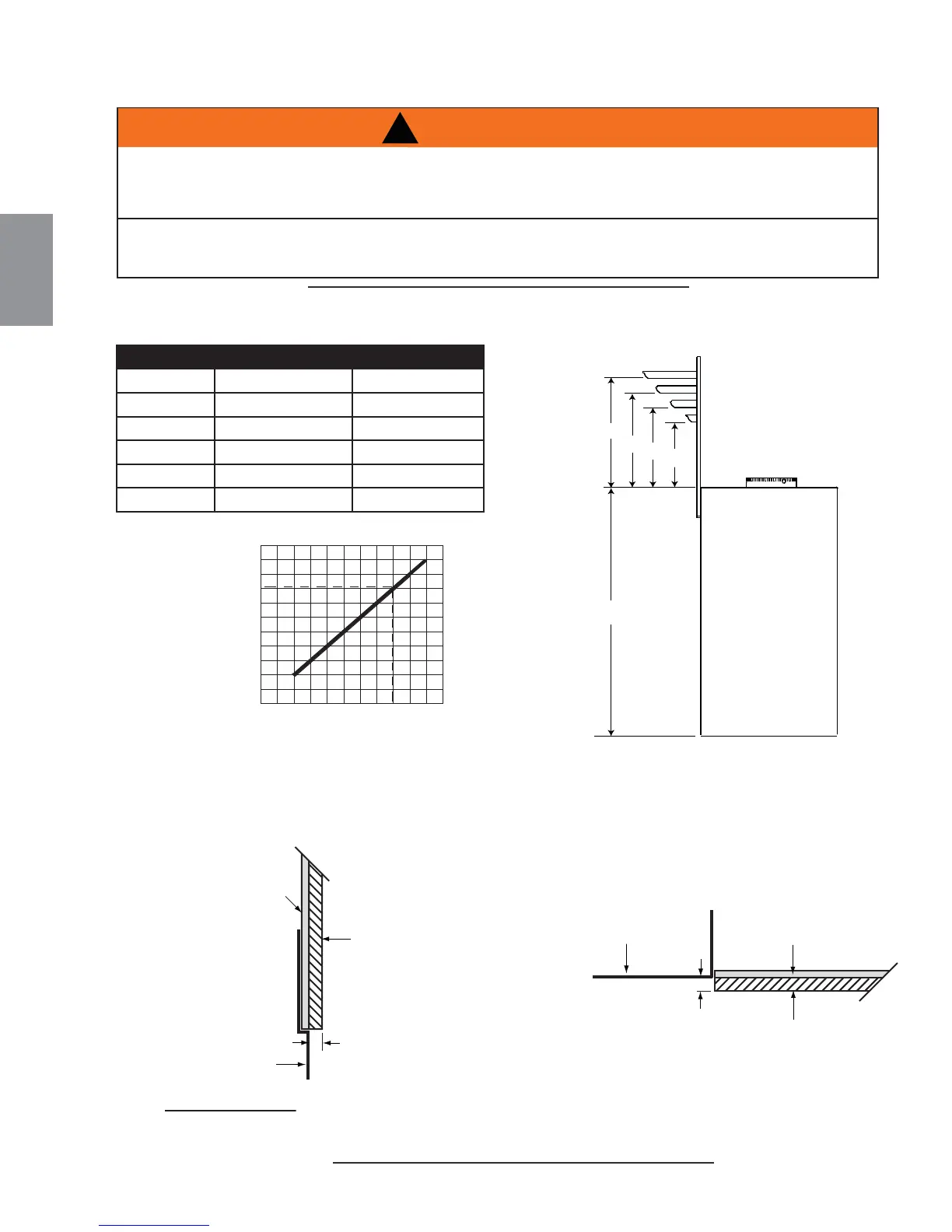

5.5 DÉGAGEMENTS MINIMAUX DE LA TABLETTE
!
AVERTISSEMENT
RISQUE D’INCENDIE. CONSERVEZ TOUS LES DÉGAGEMENTS AUX MATÉRIAUX COMBUSTIBLES
SPÉCIFIÉS. NE PAS RESPECTER CES INSTRUCTIONS PEUT CAUSER UN INCENDIE OU UNE
SURCHAUFFE. ASSUREZ-VOUS QUE TOUS LES DÉGAGEMENTS (ARRIÈRE, CÔTÉS, DESSUS,
ÉVENTS, TABLETTE, FAÇADE, ETC.) SONT RESPECTÉS À LA LETTRE.
LORSQUE VOUS UTILISEZ DE LA PEINTURE OU DU VERNIS COMME FINITION POUR VOTRE
TABLETTE, ASSUREZ-VOUS QU’ILS SOIENT RÉSISTANTS À LA CHALEUR AFIN DE
PRÉVENIR LA DÉCOLORATION.
73.1
DIMENSIONS DE LA TABLETTE
Réf. Hauteur Profondeur
A 38" (965mm)
B 13" (330mm) 2" (51mm)
C 15" (381mm) 4" (102mm)
D 17" (432mm) 6" (152mm)
E 19" (483mm) 8" (203mm)
71.3A
3/4” (19mm)
MATÉRIAUX DE FINITION
INCOMBUSTIBLES
MATÉRIAUX DE FINITION
COMBUSTIBLES
MATÉRIAUX
DE FINITION
3/4” (19mm)
AVERTISSEMENT: Les matériaux de finition incombustibles ne doivent pas dépasser de la sommet, du fond ou des
côtés de l’appareil, comme illutsrée (pour une projection maximale de 3/4” (19mm)). Les projections plus grandes sont
considérés une tablette et doivent suivre les conditions incombustibles des tablettes.
VUE DU SOMMETVUE DU CÔTÉ
SOMMET DE
L’APPAREIL
SOMMET DE
L’APPAREIL
MATÉRIAUX
DE FINITION
5.6 MATÉRIAU DE FINITION INCOMBUSTIBLE
