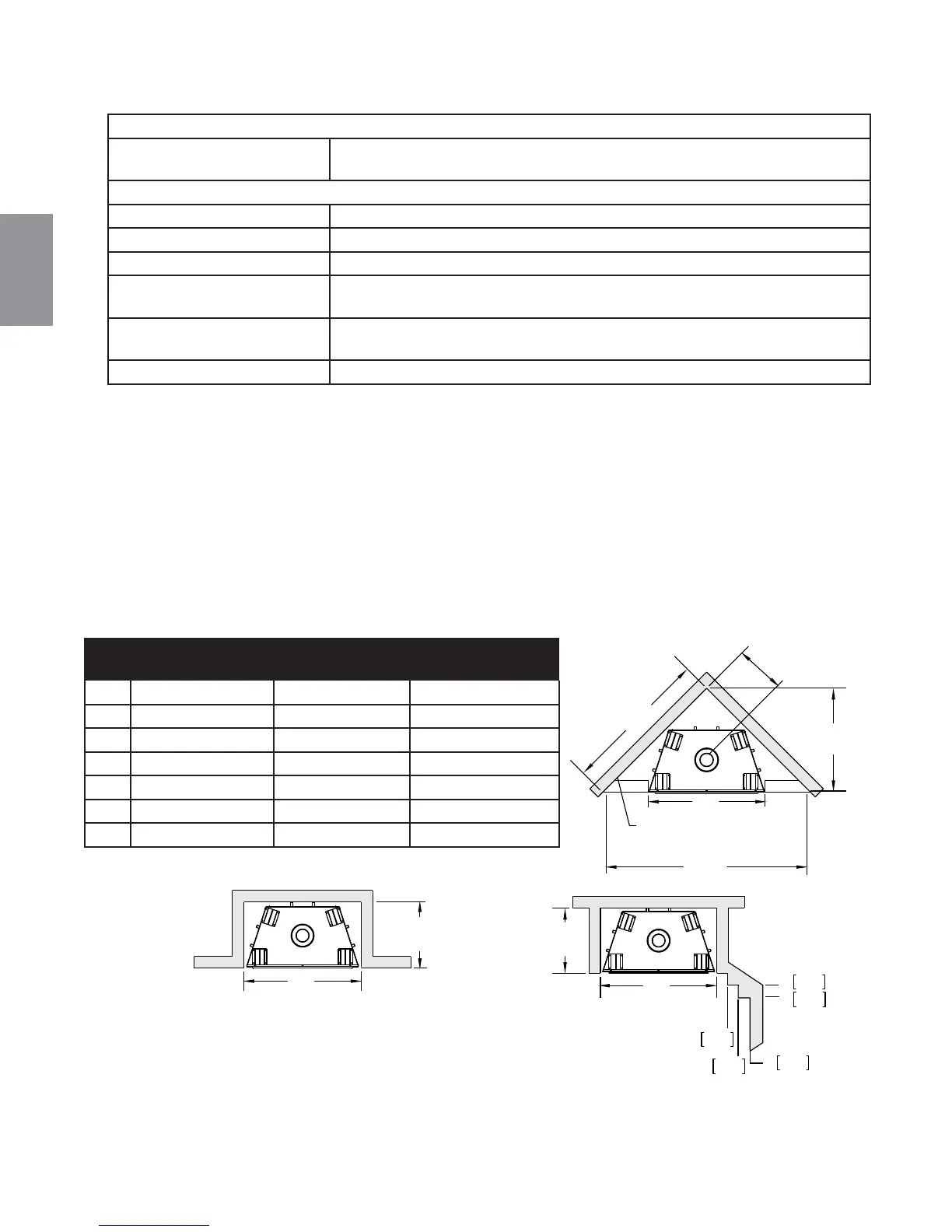

5.1 DÉGAGEMENTS MINIMAUX AUX MATÉRIAUX COMBUSTIBLES
OSSATURE COMBUSTIBLE :
Côtés, arrière, bas et dessus
de l’appareil
0" aux espaceurs
FINITION COMBUSTIBLE :
Côtés, bas et dessus 0" du bord avant de l’appareil
Haut de l’enceinte 70" (1778mm) du bas de l’appareil
Profondeur de l’enclave 20" (508mm)
Côtés et bas du conduit
d’évacuation
1" (25mm)*
Dessus du conduit
d’évacuation
2" (51mm)*
Plafond 62" (1575mm) du bas de l’appareil
* SECTIONS D’ÉVENTS HORIZONTALES : Un dégagement minimal aux matériaux combustibles de 1"
(25mm) sur le bas et les côtés et 2" (51mm) au-dessus du conduit d’évacuation est requis sur toutes les cours-
es horizontales à l’exception des dégagements à l’intérieur de l’enceinte de l’appareil. Les sections d’évents
horizontales dans l’enceinte requièrent un dégagement minimal de 9" (229mm) sur le dessus. Voir la section «
DÉGAGEMENTS MINIMAUX AUX ENCEINTES COMBUSTIBLES ». Utilisez l’espaceur coupe-feu W010-1777
(fourni) lorsque le conduit d’évent traverse des murs combustibles.
* SECTIONS D’ÉVENTS VERTICALES : Un dégagement minimal aux matériaux combustibles de 1" (25mm)
est requis sur toutes les courses verticales à l’exception des dégagements à l’intérieur de l’enceinte de
l’appareil. Les sections d’évents verticales dans l’enceinte requièrent un dégagement minimal de 4" (102mm).
Voir la section « DÉGAGEMENTS MINIMAUX AUX ENCEINTES COMBUSTIBLES ». Utilisez l’espaceur
coupe-feu W500-0367 (non fourni) lorsque le conduit d’évent traverse des plafonds ou des planchers.
A
ENCEINTE
EXTÉRIEURE
F
2"
51mm
2"
51mm
4"
102mm
4"
102mm
6"
152mm
ENCEINTE
INTÉRIEURE
A
F
MUR ARRIÈRE DE L’ENCEINTE (INCLUANT
DES MATÉRIAUX DE FINITION)
A
B
C
D
E
DÉGAGEMENTS MINIMAUX
DE L’ENCEINTE
Réf. HD35 HD40 HD46
A 35 3/4" (908mm) 40 3/4" (1035mm) 46 3/4" (1187mm)
B 61 1/2" (1562mm) 66 1/2" (1689mm) 72 1/2" (1842mm)
C 43 1/2" (1105mm) 47" (1194mm) 51 1/4" (1302mm)
D 14 13/16" (376mm) 16 9/16" (421mm) 18 11/16" (475mm)
E 30 3/4" (781mm) 33 1/4" (845mm) 36 1/4" (920mm)
F 20 1/4" (514mm) 20 1/4" (514mm) 20 1/4" (514mm)
