FR
W415-1347 / A / 03.20.15
97
NE RIEN CONSTRUIRE DANS CETTE ZONE - CETTE ZONE
DE 14 PO (356MM) DE LARGEUR, CENTRÉE LE LONG DE
L’AVANT DU FOYER, DOIT RESTÉE LIBRE AFIN D’OFFRIR
UN DÉGAGEMENT ADÉQUAT POUR L’ÉVACUA-
TION. AUCUN MATÉRIAU COMBUSTIBLE N’EST PERMIS.
!
AVERTISSEMENT
NOTE: TROIS ENTRETOISES SONT REQUISES
(COMME BANDE DE CLOUAGE) .
70”
1778mm **
3 1/2”
89mm MAX
14”
356mm MIN
1 1/2”
38mm MAX
20 1/4”
514mm **
41 1/4”
1048mm **
A
4 3/4”
121mm
6 1/2”
165mm
* Prévoyez l’épaisseur du plancher fi ni et de la base de protection lorsque vous établissez ces dimensions.
** Lorsque vous construisez l’enceinte, prévoyez l’épaisseur des matériaux de fi nition pour maintenir les
dégagements.

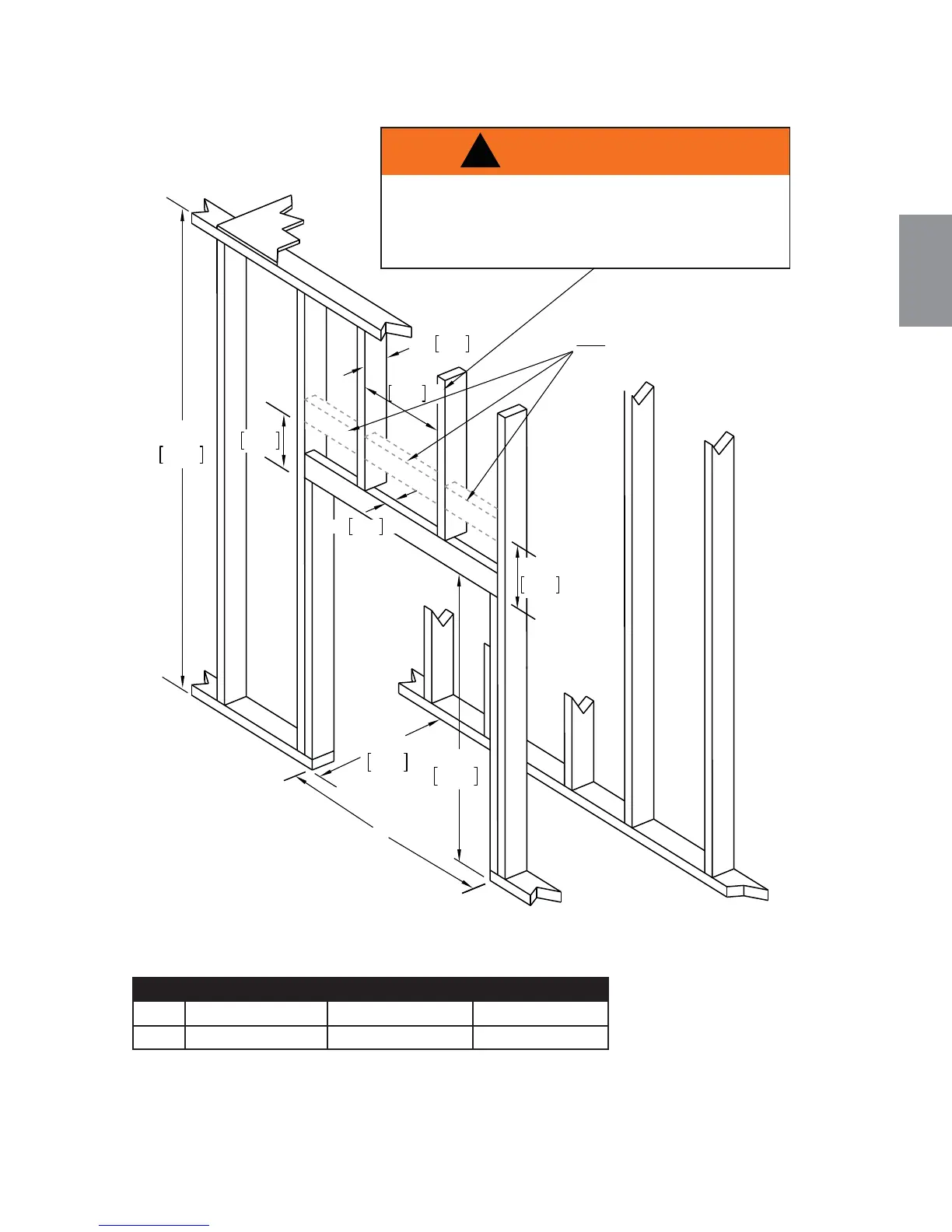

DIMENSIONS DE L’OSSATURE
Réf. HD35 HD40 HD46
A 35 3/4" (908mm) 40 3/4" (1035mm) 46 3/4" (1187mm)
