Avant de pouvoir retirer la porte vitrée, la façade
avec l’écran de protection doit être retirée. Pour plus
d’information, consultez les instructions de la façade
avec l’écran de protection.

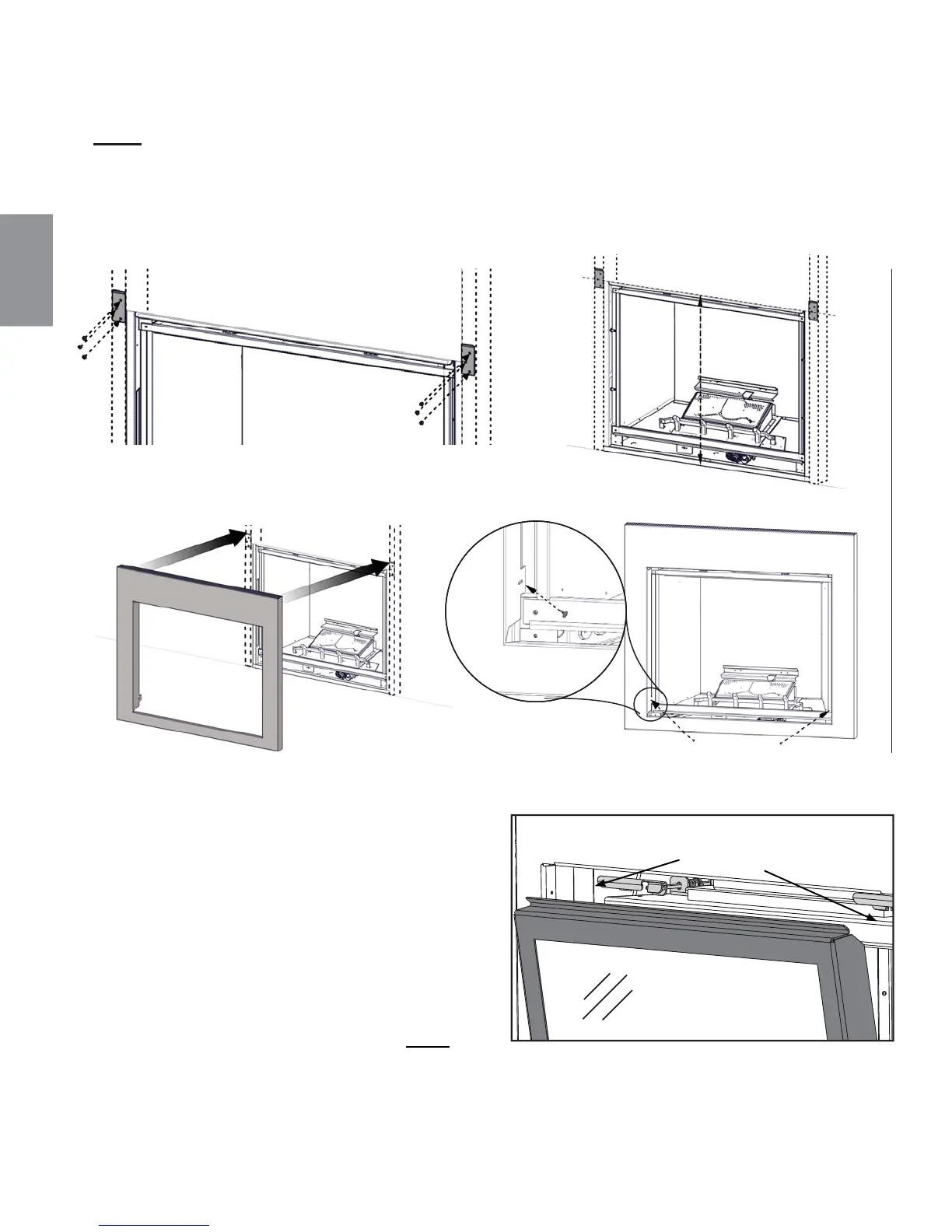

La porte vitrée est maintenue en place par deux loquets
situés en haut sur le devant de l’appareil. Tirez les
poignées des loquets vers l’avant, puis retirez les
loquets du cadre de porte afi n de libérer le haut de la
porte.Pivotez ensuite le haut de la porte vers l’avant
jusqu’à ce que vous puissiez saisir les côtés. Soulevez
la porte hors du dispositif de retenu inférieur. NOTE: Ces
système de décharge constituent le système de
secours de printemps de l’appareil. Vérifi ez si le
système de décharge effectue effi cacement.
Inversez ces étapes pour réinstaller la façade avec l’écran de protection et la porte.
Assurez la façade avec l’écran de protection est correctement installé.
POIGNÉES
6.2 ENLÈVEMENT ET INSTALLATION DE LA PORTE
6.3 INSTALLATION DE L’AVANT DU CONTOUR
Fixez les supports contour à l’aide de 6 vis. Veiller à percer les supports dans les mur goujons, voir la Figure 1.
NOTE: La distance 39" (991mm) est mesurée entre la partie inférieure de l’appareil et le centre du trou
au centre du support de montage.
Installez l’avant du contour. Soulevez la contour et glisser sur les support jusqu’à fi xer, voir la Figure 2.
Fixez l’inférieure du contour avec 2 vis, voir la Figure 3.
FIG. 1
FIG. 2
FIG. 3
“A”
39” (991mm)
