Napoleon HD46NT - 8 Schéma de Câblage;Information Électrique; Exigences de Branchement; Accessoires Optionnels

FR
W415-1347 / A / 03.20.15
110
8.0 SCHÉMA DE CÂBLAGE/INFORMATION ÉLECTRIQUE
!
AVERTISSEMENT
N’UTILISEZ PAS CE FOYER SI UNE PARTIE QUELCONQUE A ÉTÉ SUBMERGÉE. CONTACTEZ
IMMÉDIATEMENT UN TECHNICIEN DE SERVICE QUALIFIÉ POUR INSPECTER L’APPAREIL POUR
DES DOMMAGES AU CIRCUIT ÉLECTRIQUE.
RISQUE DE CHOCS ÉLECTRIQUES OU D’EXPLOSION. NE BRANCHEZ PAS LE 110 V À LA SOUPAPE
OU À L’INTERRUPTEUR MURAL DE L’APPAREIL. UN BRANCHEMENT ÉLECTRIQUE INCORRECT
ENDOMMAGERA LES CONTRÔLES.
CET APPAREIL DOIT ÊTRE RACCORDÉ ÉLECTRIQUEMENT PAR UN ÉLECTRICIEN QUALIFIÉ
CONFORMÉMENT AUX CODES LOCAUX. EN L’ABSENCE DE CODES LOCAUX, UTILISEZ LA
VERSION COURANTE DU CODE CANADIEN DE L'ÉLECTRICITÉ CSA C22.1 AU CANADA OU LE
NATIONAL ELECTRICAL CODE ANSI/NFPA 70 AUX ÉTATS-UNIS.
ALLUMEZ TOUJOURS LA VEILLEUSE, QUE CE SOIT POUR LA PREMIÈRE FOIS OU LORSQUE
L’APPROVISIONNEMENT EN GAZ EST ÉPUISÉ, AVEC LA PORTE VITRÉE OUVERTE OU RETIRÉE.
69.2
A. Cet appareil doit être raccordé électriquement et mis à la terre conformément aux codes locaux. En
l’absence de codes locaux, utilisez la version courante du CODE CANADIEN DE L’ÉLECTRICITÉ CSA
C22 .1 au Canada ou le NATIONAL ELECTRICAL CODE ANSI/NFPA 70 aux États-Unis.
B. La même boîte murale ne peut accueillir à la fois un faible voltage et du courant alternatif de 110 V.
C. Pour un fonctionnement optimal de l’appareil, branchez la boîte de dérivation de l’appareil au 110 VCA.
D. Consultez la section « SCHÉMA DE CÂBLAGE ».
E. Cet appareil est muni d’une soupape de commande électronique fonctionnant sur un système 3 V.
F. Afi n d’alimenter l’appareil, branchez le transformateur 3 VCA dans la boîte de dérivation de l’appareil.
Insérez ensuite deux piles D (non fournies) dans le compartiment à piles avant d’utiliser l’appareil
(requises uniquement si l’appareil doit fonctionner lors d’une panne de courant).
A. Cet appareil peut être utilisé avec un interrupteur mural, un thermostat mural ou une télécommande.
B. Le branchement des fi ls pour les accessoires optionnels approuvés par Wolf Steel devrait être effectué
avant la fi nition pour éviter toute reconstruction. Pour les systèmes de télécommande, assurez-vous
que les fi ls du récepteur sont branchés aux deux fi ls bruns de l’interrupteur du module de contrôle
d’allumage.
C. Vous pouvez accéder au support à piles, au module de contrôle IPI et au récepteur de la
télécommande par l’espace entre le devant de l’appareil et le panneau protecteur situé sur le devant,
au bas de l’appareil.
D. En utilisant du velcro, vous devez fi xer
en place le support à piles, le module
de contrôle IPI et le récepteur de
la télécommande à l’intérieur du
panneau protecteur inférieur.

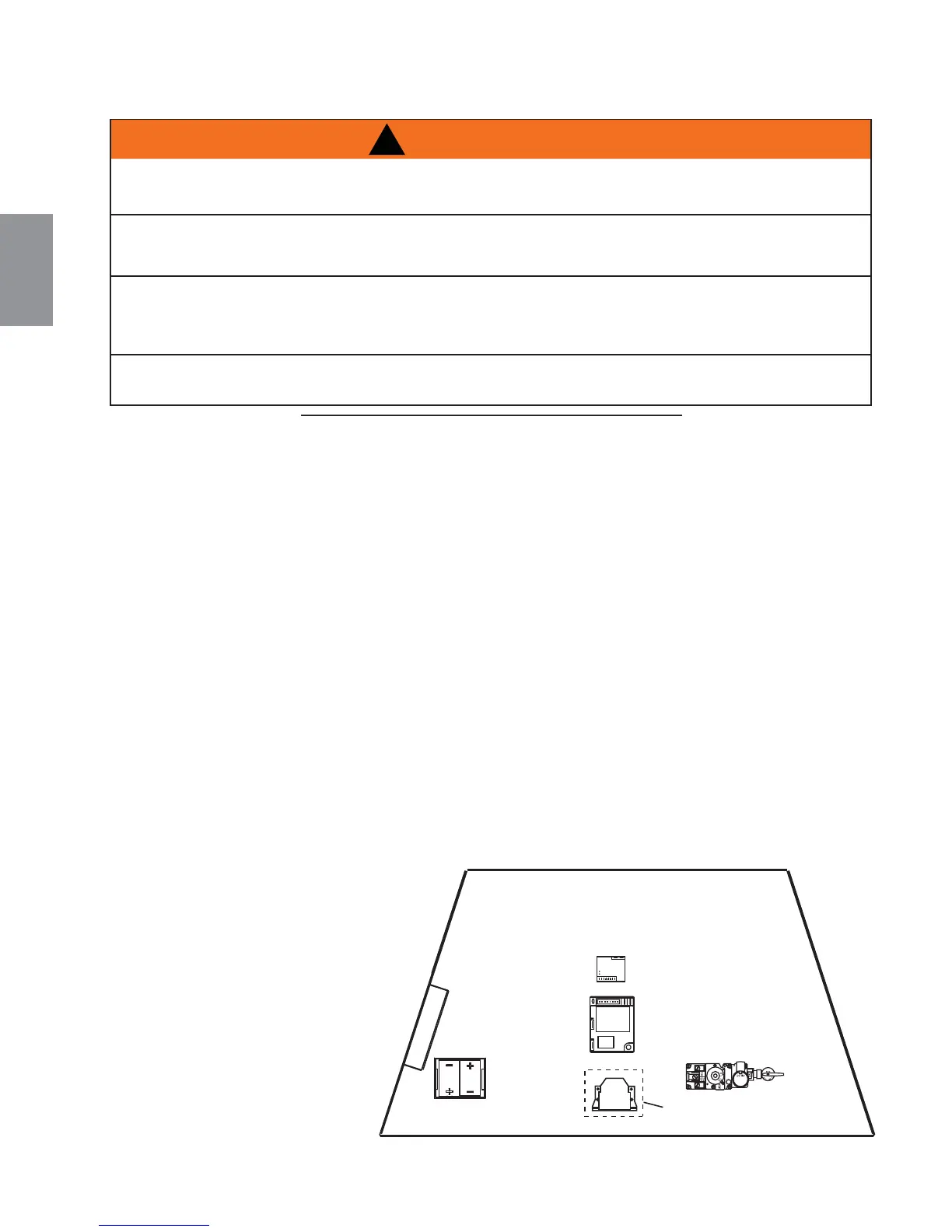

EMPLACEMENT DU RÉCEPTEUR
DE LA TÉLÉCOMMANDE
OPTIONNELLE
E. Placez le récepteur de la
télécommande optionnelle selon
le diagramme ci-contre.
RELAIS DE
PILES
BOÎTE DE
DÉRIVATION
SUPPORT À
PILES
SOUPAPE DE GAZ
RELAIS DE
PILES
EMPLACEMENT DE
LA TÉLÉCOMMANDE
8.1 EXIGENCES DE BRANCHEMENT
8.2 ACCESSOIRES OPTIONNELS
