A. Enlevez les deux vis qui fi xent l’assemblage de la boîte de dérivation à la
paroi extérieure, du côté gauche de l’appareil, puis retirez l’assemblage de
la boîte de dérivation.
B. Enlevez la vis qui fi xe la boîte de dérivation à la plaque de la boîte et glissez
la boîte hors de l’attache.
C. Passez le câble d’alimentation dans le trou de 7/8 po (22mm) de la plaque
de la boîte de dérivation en utilisant un connecteur de boîte (non fourni).
D. Branchez le câble d’alimentation de 120 V au réceptacle
selon les normes du Code canadien de l’électricité CSA C22
.1 au Canada ou du National Electrical Code ANSI /NFPA
70 aux États-Unis.
E. Dès que la câblage est terminé, réinstallez la boîte de
dérivation sur la plaque de la boîte et remettez la vis que
vous avez enlevée à l’étape B.
F. Réinstallez l’assemblage de la boîte de dérivation en
répétant, à l’inverse, l’étape A, puis branchez le transformateur de 3 VCA dans le réceptacle.
NOTE : Si l’appareil est déjà installé dans l’enceinte, vous pouvez accéder à la boîte de dérivation par
l’intérieur de l’appareil, en enlevant la base du brûleur. Voir la section « ACCÈS À LA SOUFFLERIE ».

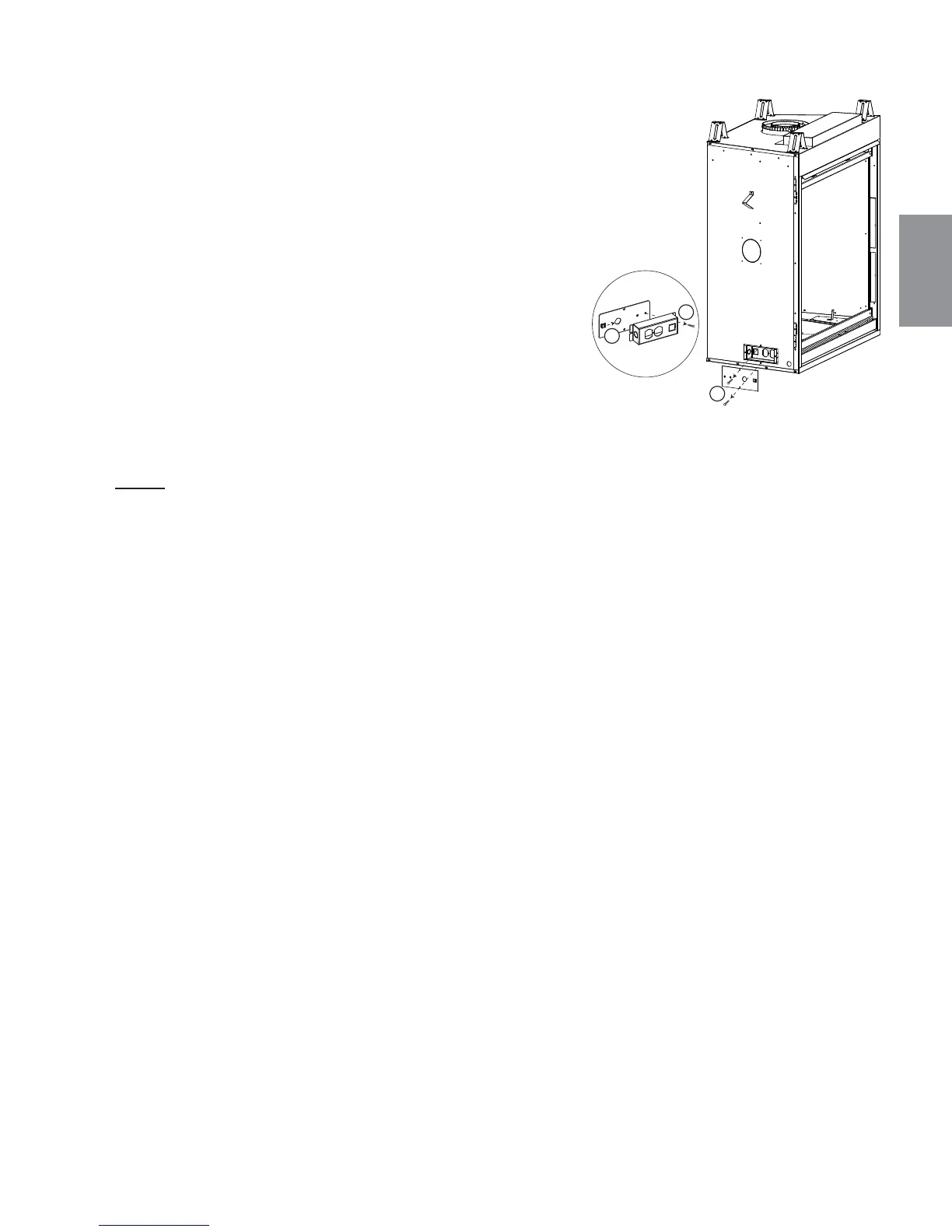

8.3 INSTALLATION DE LA BOÎTE DE DÉRIVATION
