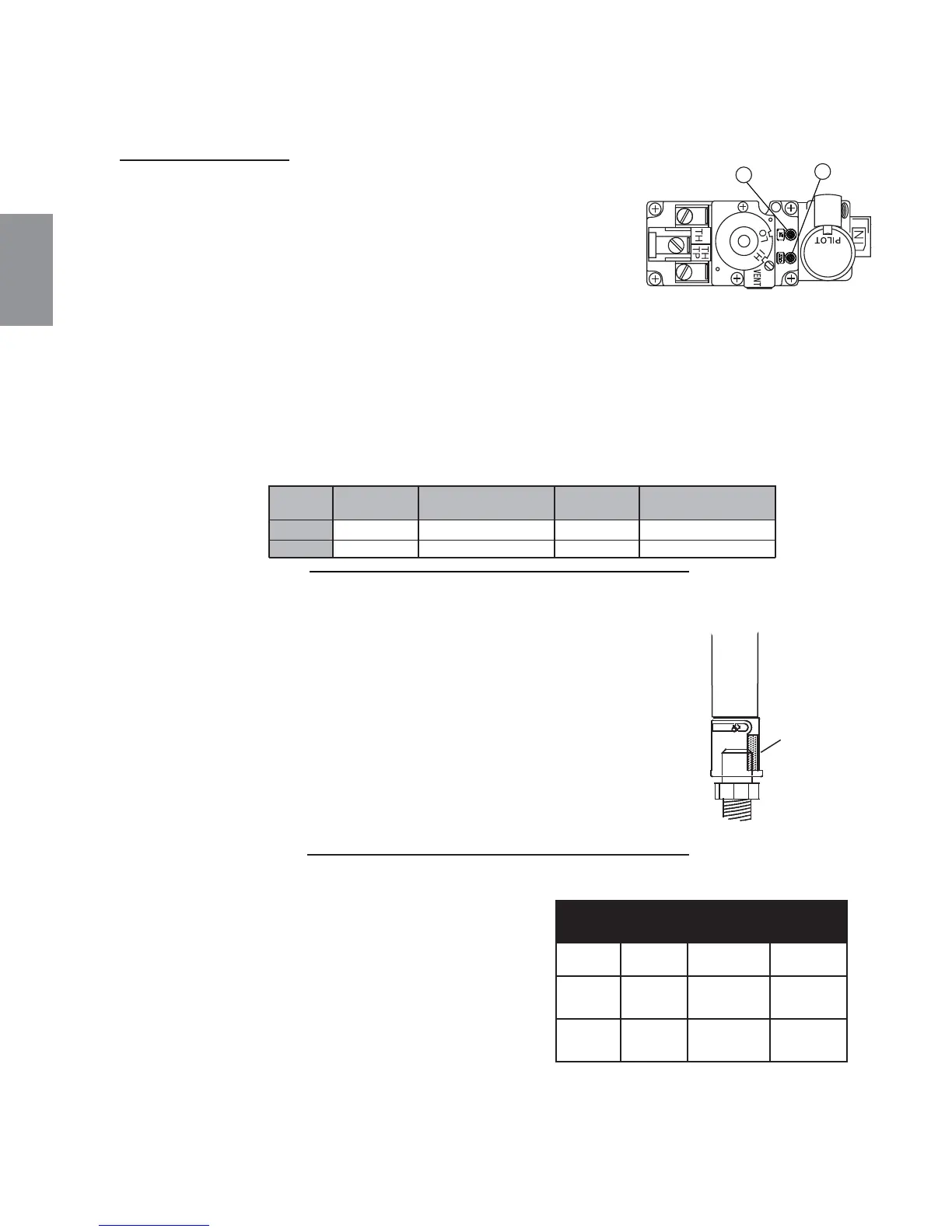

FR
W415-1347 / A / 03.20.15
114
L’ouverture du volet d’air a été préréglée en usine selon le tableau
ci-dessous :
Indépendamment de l’orientation du venturi, plus le volet est fermé,
plus la flamme est jaune et aura tendance à causer des dépôts de
carbone. Plus le volet est ouvert, plus la flamme est bleue et plus elle a
tendance à se détacher des orifices du brûleur. La flamme peut ne pas
être jaune immé-diatement; allouez de 15 à 30 minutes pour que la
couleur finale de la flamme se stabilise.
LE RÉGLAGE DU VOLET D’AIR DOIT ÊTRE EXÉCUTÉ PAR UN
TECHNICIEN OU INSTALLATEUR QUALIFIÉ!
VENTURI
INJECTEUR
49.1
OUVERTURE
DU VOLET
D’AIR
Pour accéder au volet d’air, retirez le panneau d’accès de la soupape, l’ensemble de porte et enlevez l’ensemble
de bûches avec soin. Enlevez les quatre vis qui retiennent
le brûleur à plateau. Faites glisser le brûleur sur la gauche
d’environ 1’’ (25mm), ensuite soulevez.
L’ouverture du volet d’air a été préréglée en usine selon le
tableau de réglage du venturi. Ces réglages sont pour une
course maximale avec terminaison horizontale. D’autres
réglages peuvent être nécessaires selon le type de gaz utilisé, la
confi guration d’évacuation et l’altitude.
10.0 RÉGLAGES
10.1 AJUSTEMENT DE LA PRESSION
TABLEAU DE RÉGLAGE DU
VENTURI
COMBUS-
TIBLE
HD35 HD40 HD46
GN 1/8"
(3mm)
1/8"
(3mm)
1/8"
(3mm)
PL 5/16"
(8mm)
3/8"
(9,5mm)
3/8"
(9,5mm)
10.2 RÉGLAGE DU VENTURI
Lecture des pressions :
Pour vérifi er la pression d’arrivée, tournez deux ou trois fois la vis (A) vers
la gauche, puis emboîtez le tube du manomètre sur la pointe d’essai. Le
manomètre doit indiquer la pression comme décrit sur le diagramme ci-
dessous. Assurez-vous que le brûleur principal fonctionne à « HI ».
La pression de sortie peut être vérifi ée de la même façon en utilisant la vis (B).
Le manomètre doit indiquer la pression comme décrit sur le diagramme ci-
dessous. Assurez-vous que le brûleur principal fonctionne à « HI ».
APRÈS AVOIR PRIS LA LECTURE DES PRESSIONS, ASSUREZ-VOUS DE TOURNER FERMEMENT LA VIS
VERS LA DROITE POUR SCELLER. NE SERREZ PAS TROP FORT.
Vérifi ez pour des fuites en appliquant une solution d’eau savonneuse.
Avant d’effectuer le réglage de la veilleuse, assurez-vous que l’assemblage de la veilleuse n’a pas été
peint. S’il y a des traces de peinture ou de surpulvérisation, enlevez-les de l’assemblage de la veilleuse ou
remplacez-le. Une toile d’émeri ou du papier sablé fi ns peut être utilisé pour enlever la peinture sur la hotte de
la veilleuse, sur l’électrode et sur le capteur de fl amme.
39.5B
A
B
Pression
Gaz Naturel
(pouces)
Gaz Naturel
(millibars)
Propane
(pouces)
Propane
(millibars)
Arrivée 7” (min.4,5”) 17,4 mb (min.11,2mb) 13” (min.11”) 32,4 mb (min.27,4mb)
Sortie 3,5” 8,7 mb 10” 24,9 mb
