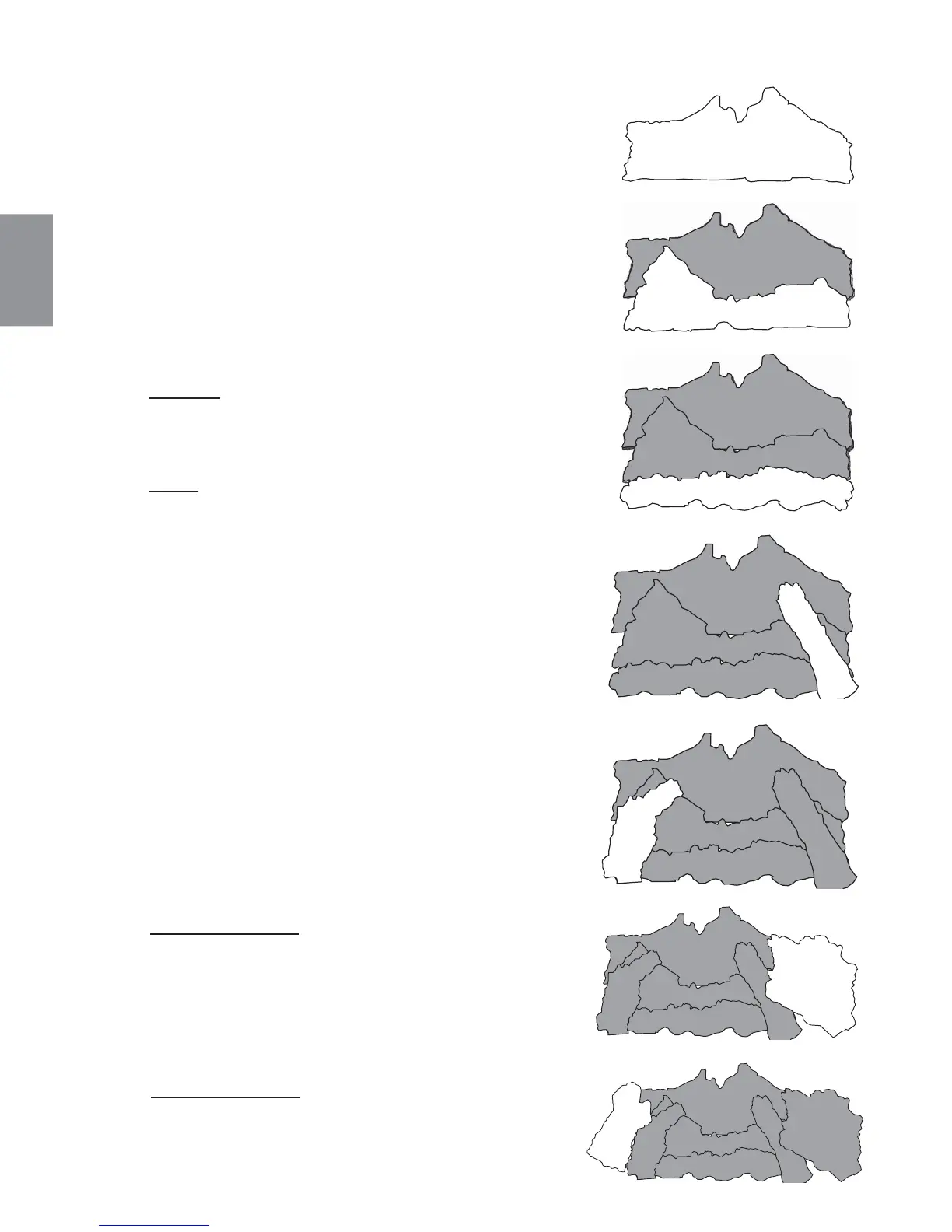

C. HD35/40 : Placez la bande de charbon de bois (W135-0408) sur le
dessus de la grille avant en posant les deux encoches sur les deux
tiges centrales de la grille.
HD46 : Placez la bande de charbon de bois (W135-0408) sur la
plaque métallique.
B. Placez la bûche centrale (W135-0409) sur le dessus du brûleur à
plateau. Servez-vous des deux trous sous la bûche afi n de bien la
positionner sur les deux tiges du brûleur à plateau.
A. Placez la bûche arrière (W135-0339) sur le support arrière, en
vous assurant qu’elle soit correctement positionnée sur le support
et la tige centrale.
G. HD46 SEULEMENT : Placez la bûche de
base gauche (W135-0392) en positionnant le
trou sous la bûche sur la tige du support de la
base du côté gauche.
F. HD46 SEULEMENT : Installez la bûche de base
droite (W135-0393) en positionnant le trou rectan-
gulaire sous la bûche sur les deux tiges situées à
droite, comme illustré.
D. Installez la bûche droite (W135-0407) sur le dessus de la bûche
centrale en plaçant les trous rectangulaires sous la bûche sur la
partie saillante de la bûche centrale. L’encoche à l’autre extrémité
de la bûche reposera contre l’arrière de la tige droite de la grille
avant.
E. Installez la bûche gauche (W135-0406) en plaçant le trou rectan-
gulaire sous la bûche sur la partie saillante de la bûche centrale, à
gauche. L’encoche à l’autre extrémité de la bûche doit reposer sur
la tige à l’extrême gauche de la grille avant.
