6-4 Chapter 6: Circuit Boards

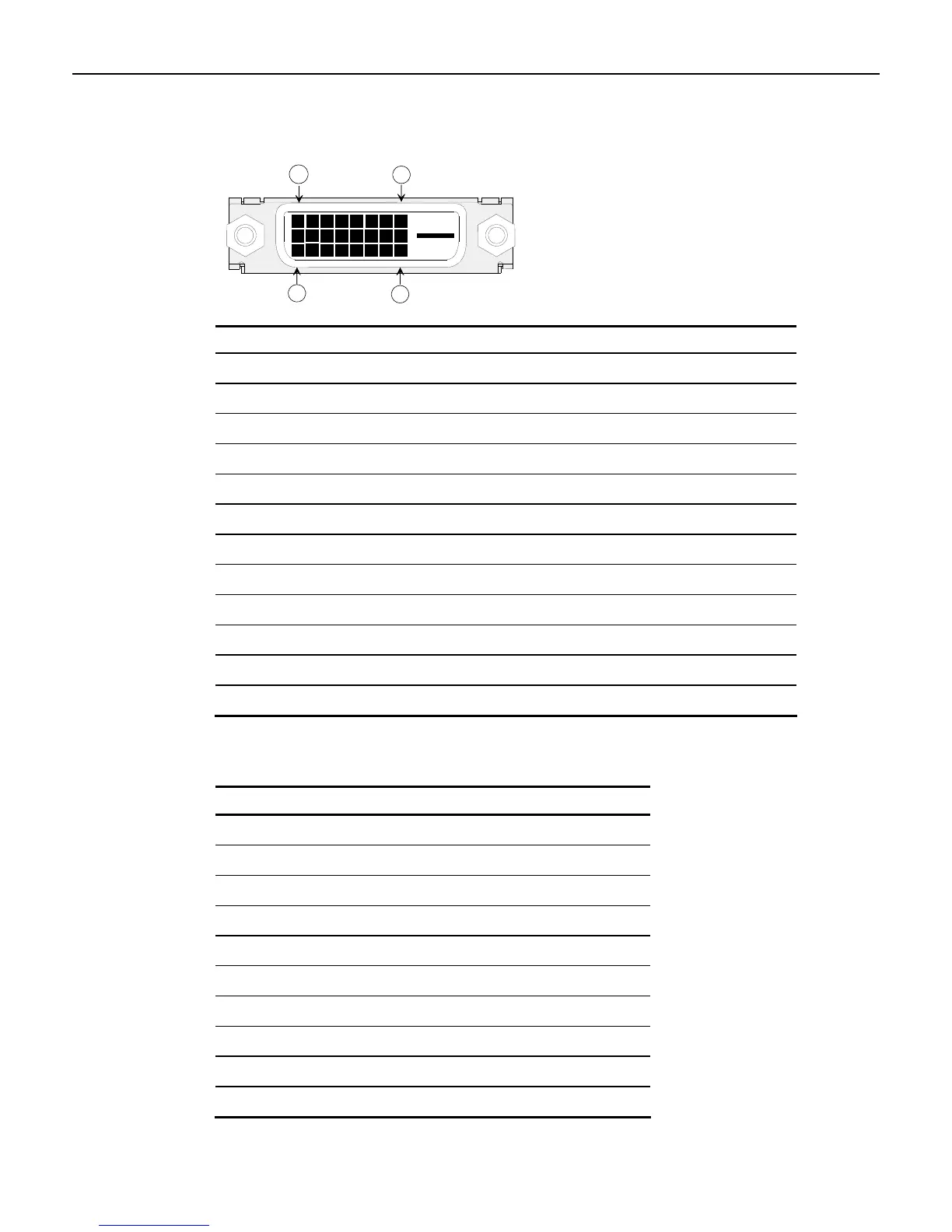

DVI (CN2)

Pin Function Pin Function

1 Data2- 13 Data3+

2 Data2+ 14 +5V

3 Data2/4_SHLD 15 GND

4 Data4- 16 H_Plug_DET

5 Data4+ 17 Data0-

6 DDC_CLK 18 Data0+

7 DDC_Data 19 Data0/5_SHLD

8 A_VSYNC 20 Data5-

9 Data1- 21 Data5+

10 Data1+ 22 CLK_SHLD

11 Data1/3_SHLD 23 CLK+

12 Data3- 24 CLK-

LVDS (CN4)

Pin Function Pin Function

1 +3.3Vcc 11 TXE2m

2 +3.3Vcc 12 TXE2p

3 GND 13 GND

4 GND 14 TXECKm

5 TXE0m 15 TXECKp

6 TXE0p 16 GND

7 GND 17 TXE3m

8 TXE1m 18 TXE3p

9 TXE1p 19 GND

10 GND 20 PNPWR
