14 DE Bedienungsanleitung

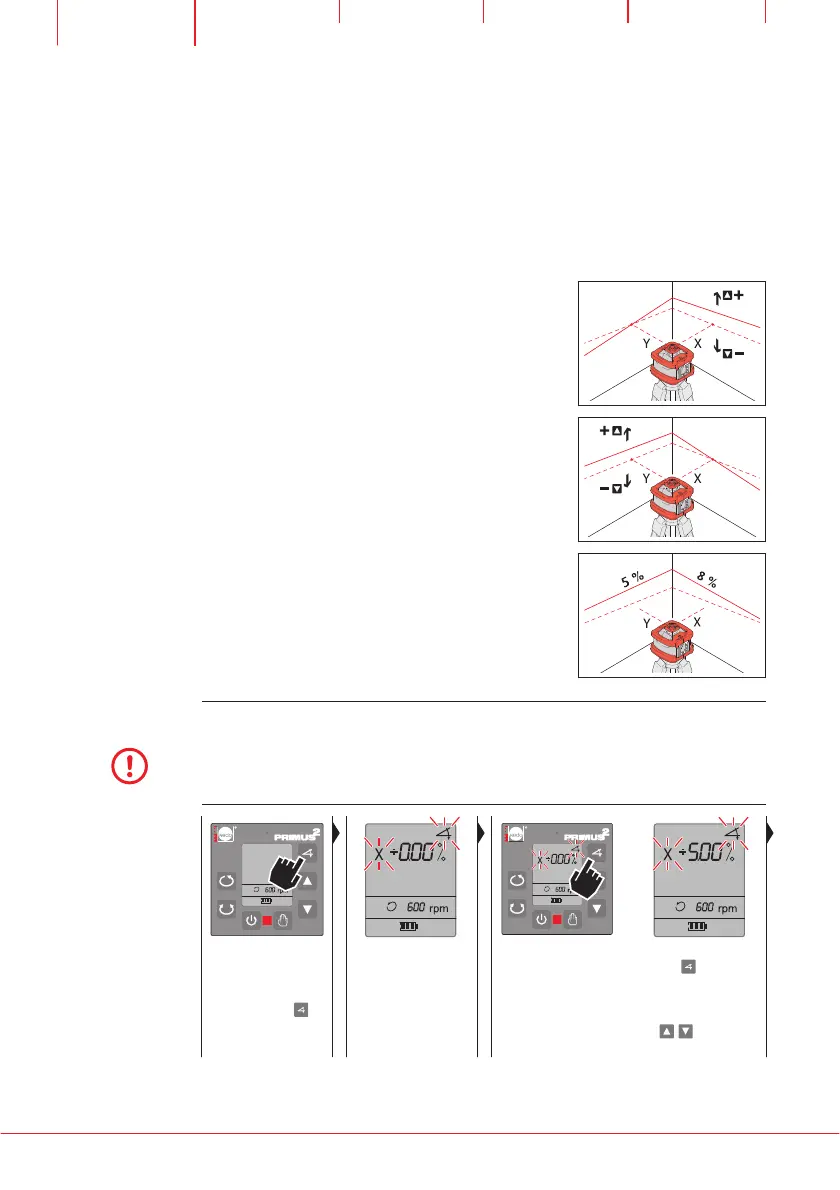

8.3 X-Achse/Y-Achse NEIGEN
Bei der Funktion Achsen NEIGEN können die Achsen unabhängig vonein-
ander in einem Bereich von ±10 % geneigt werden.
Beim Primus 2 HVA2N
wird zusätzlich die Neigungseinstellung überwacht!
X-Achse
Die nebenstehende Abbildung zeigt die Neigung
bei der Einstellung eines positiven Prozentwertes.
Y-Achse
Die nebenstehende Abbildung zeigt die Neigung
bei der Einstellung eines positiven Prozentwertes.
X- und Y-Achse
Die nebenstehende Abbildung zeigt die Nei-
gung bei der Einstellung positiver Prozentwerte
(X-Achse +5 %, Y-Achse +8 %).
HINWEIS
Zur Einstellung großer Neigungen ist es hilfreich bzw. erforderlich, den Laser innerhalb
der Horizontierungstoleranz von ±5° (8,8 %) in die entsprechende Richtung »vorzu-
neigen«.Wird der Laser bei großen Neigungen nicht »vorgeneigt«, kann der Laserkopf
die eingestellte Neigung aus technischen Gründen nicht anfahren. Die LED und das
Warnsymbol im Display blinken.
HVA2N
Funktion
NEIGUNG auf-
rufen, Taste
drücken
Symbol X-Achse
und Neigung
werden blinkend
angezeigt
Wert 0.00 % mit der Taste
über-
nehmen oder einen Wert, z. B. +5
%, für X-Achse mit den Komfort-
Funktionen der Tasten
(siehe
Seite 16) einstellen
