15.4 Prüfung der vertikalen Genauigkeit
Der Laser muss horizontal inner-
halb der Toleranz sein (siehe Kapitel
10.3).

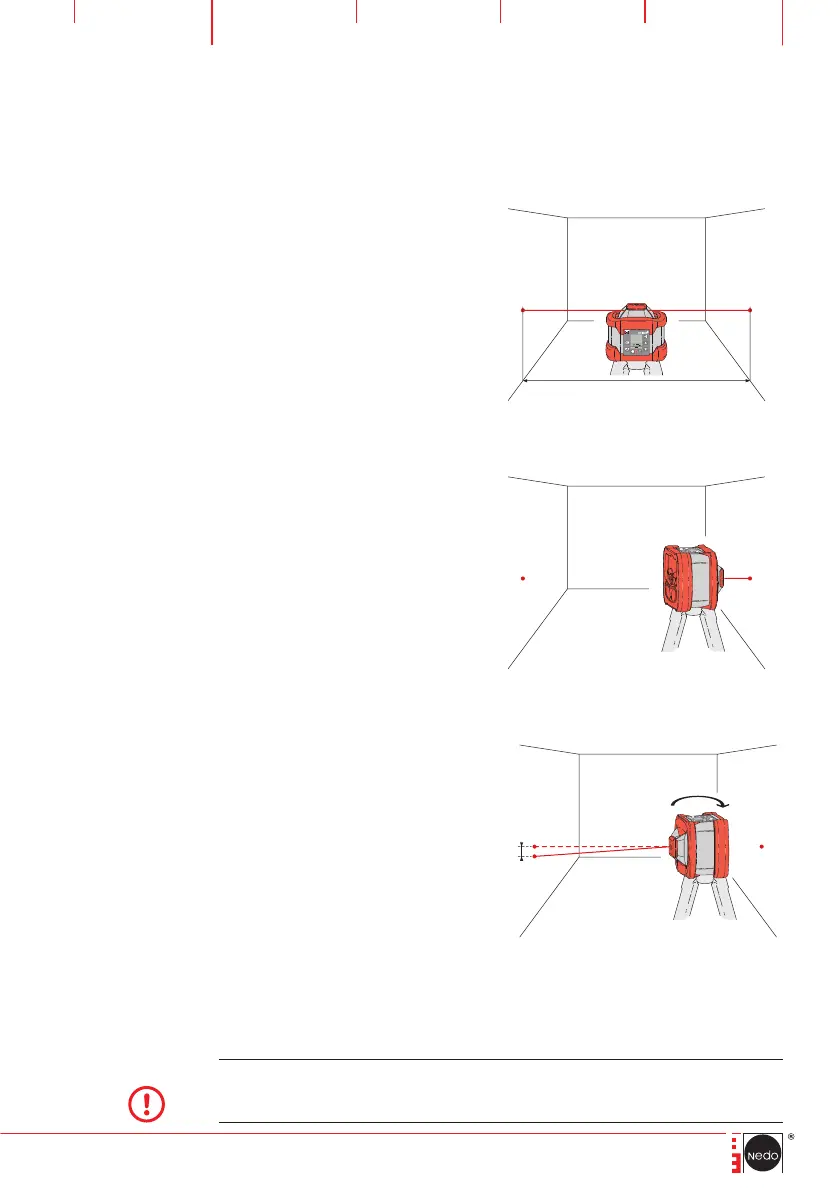

• Stellen Sie den Laser in der Mitte
zwischen zwei Wänden mit ei-
nem Abstand von mindestens
50 m horizontal auf.
• Markieren Sie die Lage des Laser-
strahls (A und B) an den gegen-
überliegenden Wänden.
50 m
A B
• Stellen Sie den Laser so nahe wie
möglich an einer der Wände ver-
tikal auf und richten Sie ihn mit
Hilfe des Lotstrahls auf die Höhe
der Markierung B aus.
A B
• Drehen Sie den Laser um 180°.
Achtung:
Das Stativ darf nicht verän-
dert werden – am besten Nedo
Quickfix® verwenden!
• Markieren Sie die Lage C des La-
serstrahls und messen Sie den
lotrechten Abstand H zwischen
der Markierung A und der Mar-
kierung C. Diese kann über oder
unter der Markierung A liegen.
• Der Laser ist innerhalb der Tole-
ranz, wenn H # 5 mm ist!
A
C
B
H
HINWEIS
Liegt der Wert von H außerhalb der Toleranz, muss der Primus 2 von einem autorisier-
ten Kundendienst oder von Nedo justiert werden.
