Installation

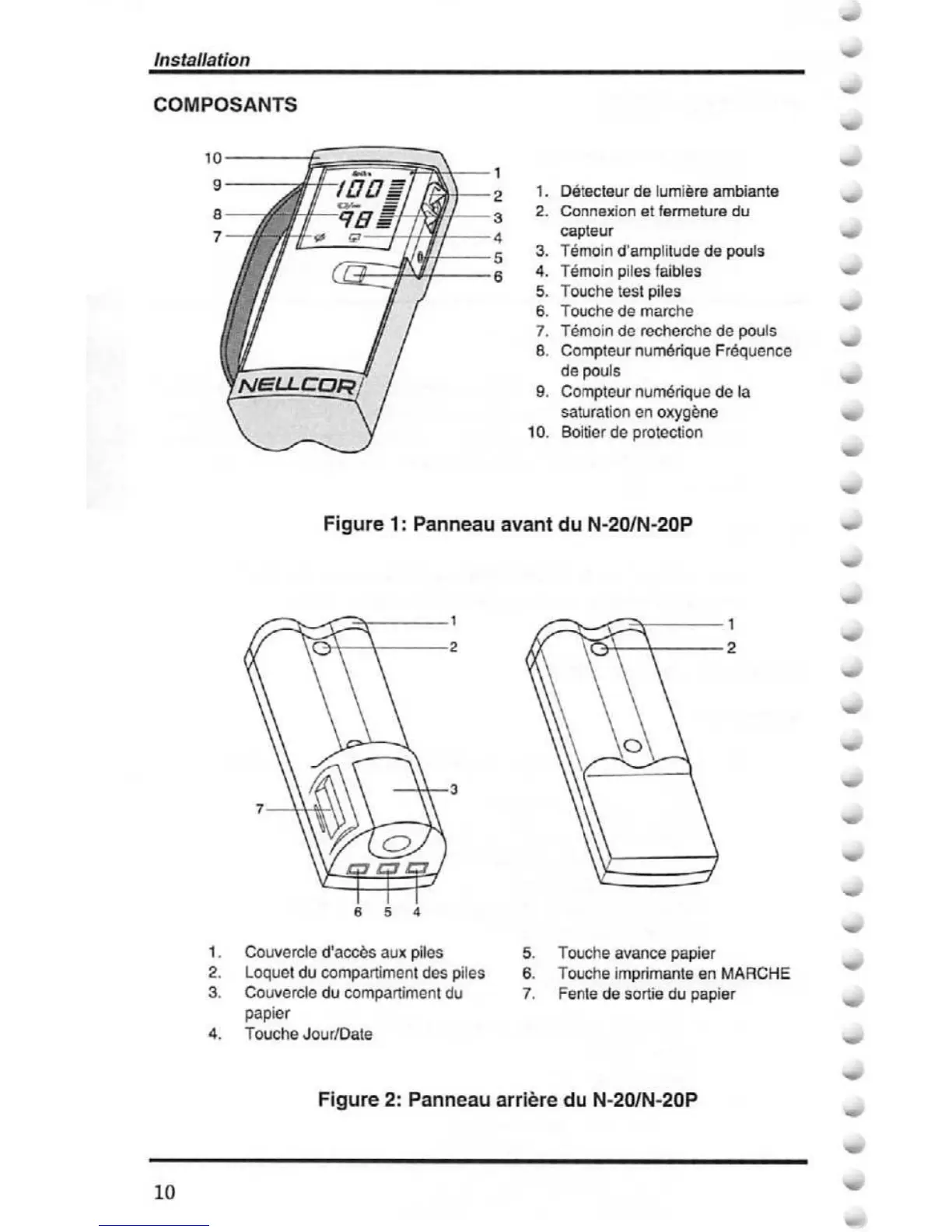

COMPOSANTS
10
1
?
1. Detecteur de lumiere ambiante
3
2.
Connexion et fermeture du
4
capteur
<s
3.
Temoin d'amplitude de pouls
R
4. Temoin piles faibles
5. Touche test piles
6. Touche de marche
7.
Temoin de recherche de pouls
8.
Compteur numerique Frequence
de pouls
9.
Compteur numerique de la
saturation en oxygene
10. Boitier de protection
Figure 1: Panneau avant du N-20/N-20P
1. Couvercle d'acces aux piles 5.
2. Loquet du compartiment des piles 6.
3. Couvercle du compartiment du 7.
papier
4. Touche Jour/Date
Touche avance papier
Touche imprimante en MARCHE
Fente de sortie du papier
Figure 2: Panneau arriere du N-20/N-20P
