La maggior parte dei collegamenti è estremamente semplice, buona
parte sono collegamenti diretti ad un singolo utilizzatore o contatto.
Nella figure seguenti sono indicati alcuni esempi su come collegare i
dispositivi esterni.
2.4.3) Note sui collegamenti
12345
12345
12345
12
12
12
LED OK
TX
FOTO
FOTO1
FOTO 2
RX
TX RX
TX RX
13
P1 P2 24 25
14 15 16 17 18 19 20 21 22 23
13
TX
FOTO
1 123452
LED OK
P1 P2 24 25
RX
14 15 16 17 18 19 20 21 22 23
24
La centrale A400 dispone di serie della funzione di FOTOTEST. Questa
è unottima soluzione in termini di affidabilità nei confronti dei dispositivi
di sicurezza e permette di raggiungere, per quanto riguarda linsieme
centrale e sicurezze, la categoria 2 secondo la norma UNI EN 954-1
(ediz. 12/1998).
Ogni volta che viene avviata una manovra vengono controllati tutti i
dispositivi di sicurezza e solo se il test da esito positivo la manovra ha
inizio. Tutto questo è possibile solo impiegando una particolare
configurazione nei collegamenti dei dispositivi di sicurezza, in pratica i
trasmettitori delle fotocellule TX sono alimentati separatamente
rispetto ai ricevitori RX.
Inoltre la funzione SINCRONISMO (disponibile in tutte le fotocellule
NICE) è l'unico metodo per garantire che due coppie di fotocellule non
si interferiscano tra loro.
Gli ingressi soggetti alla procedura di fototest sono FOTO, FOTO1 e
l’ingresso AUX se configurato come FOTO2. La fase di fototest avviene ad inizio
di ogni manovra e non può essere esclusa, quindi se uno di questi ingressi non
è utilizzato è necessario collegarlo al morsetto n°13, vedere le figure seguenti per
degli esempi di collegamento.
2.4.4) Fototest
Lampeggio lento segnala la fase di
apertura.
Lampeggio veloce segnala il
movimento in chiusura
Accesa fissa indica cancello aperto.

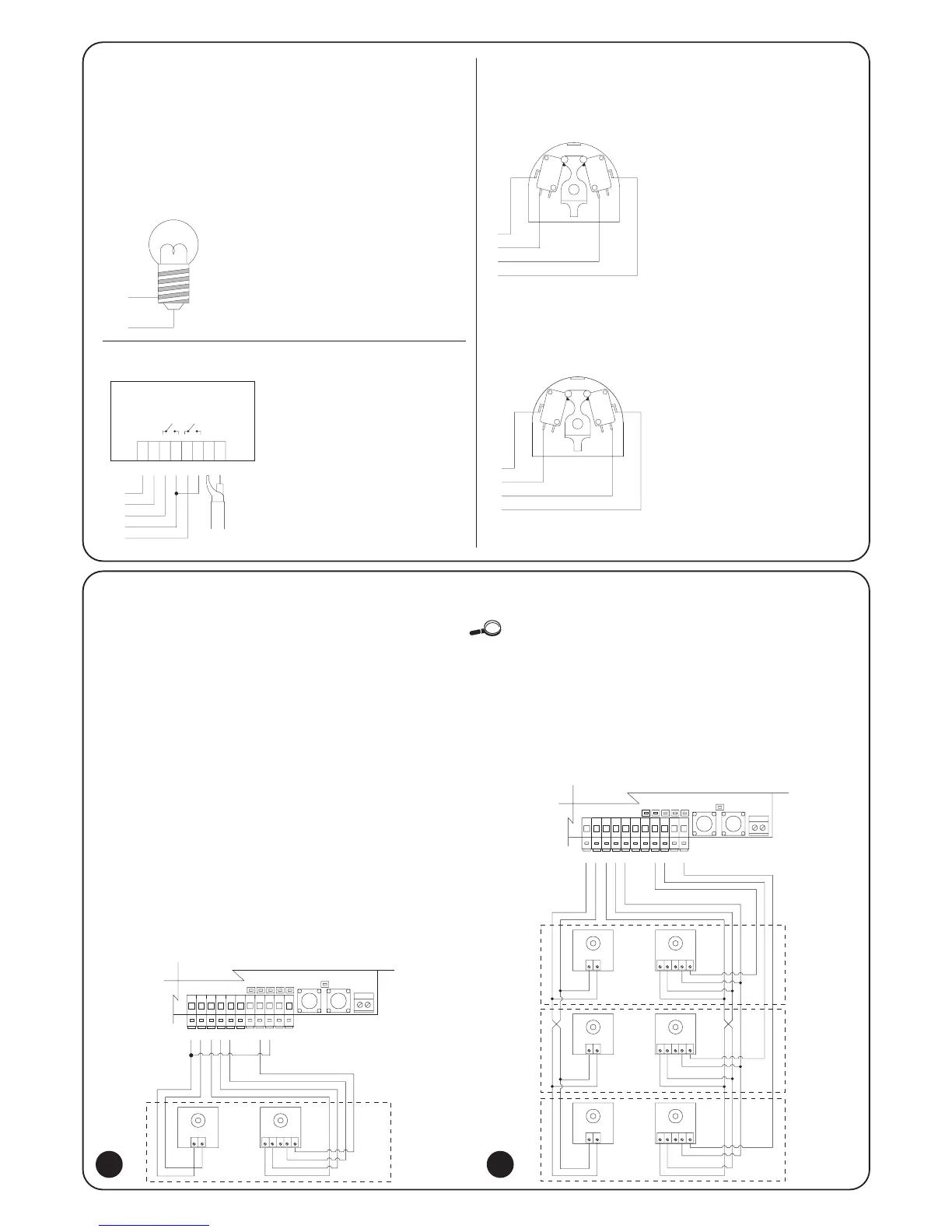

Schema di collegamento delle fotocellule FOTO, FOTO1
e FOTO2.
Schema di collegamento con la sola fotocellula FOTO
Esempio 1
Come collegare il selettore per
effettuare le funzioni PASSO-
PASSO e ALT.
Esempio 2
Come collegare il selettore per
effettuare le funzioni PASSO
PASSO e una di quelle previste
dallingresso ausiliario
(PEDONALE, SOLO APRE, SOLO
CHIUDE).
24V
1,5W
17
18
Esempio di collegamento di una radio
esterna alimentata a 24Vac.
1° Canale PASSO PASSO
2° Canale AUX
15
1
24V
0V
12
2345612
16
22
17
23
Collegamento Spia C.A
Collegamenti per una radio esterna
Collegamento selettore a chiave
PASSO
PASSO
ALT
17
22
19
17
COM
NA NC
COM
PASSO
PASSO
AUX
17
22
23
17
NA NA
COM COM
2 3
