46

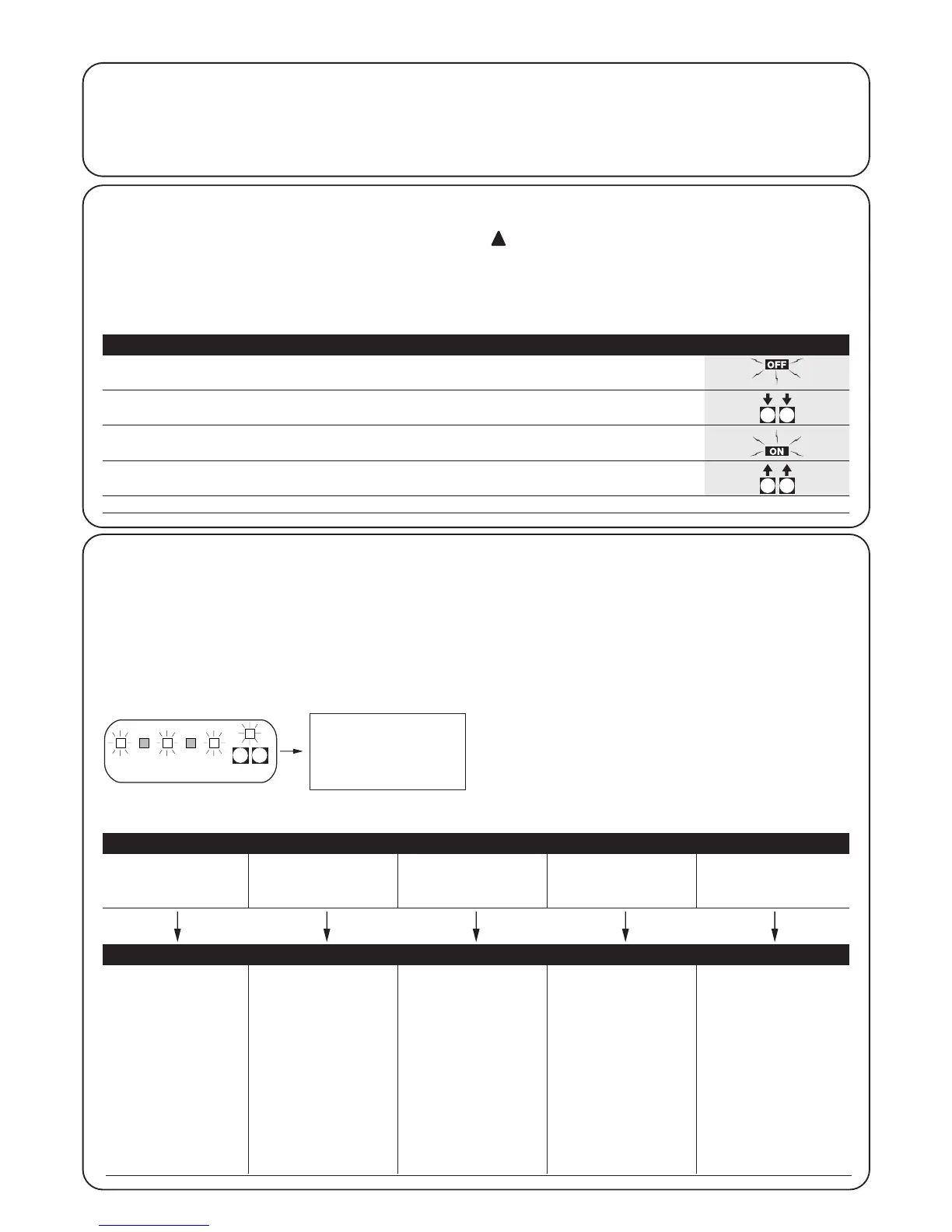

4.2) Modalités de programmation
Pour toutes les phases de programmation, on n’utilise que les deux
touches P1 et P2 présentes sur la carte.
De plus, les 5 LED "ENTRÉES" qui indiquent normalement l’état des
entrées, signalent, dans ce cas, le "paramètre" sélectionné.
Exemple:
Il existe 2 niveaux de programmation:
• Dans le premier niveau, il est possible d’activer ou de désactiver
les fonctions. Chaque LED ENTRÉES correspond à une fonction,
si la LED est allumée, la fonction est active, si elle est éteinte, elle
est désactivée.
Led 1 : Fonctionnement "Automatique"
Led 2 : Fonctionnement "Collectif"
Led 3 : Préclignotement
Led 4 : Referme après passage devant PHOTO
Led 5 : Décalage en ouverture
• Depuis le premier niveau, il est possible de passer au second
niveau où on peut choisir le paramètre relatif à la fonction, à
chaque LED correspond une valeur différente à associer au
paramètre.
4.1) Effacement de la mémoire
Chaque nouvelle programmation remplace les programmations
précédentes, il n’est donc normalement pas nécessaire de "tout
effacer".
Dans tous les cas, l’effacement total de la mémoire est possible avec
cette simple opération:
Après l’effacement de la mémoire, il faut procéder à
une nouvelle recherche des butées de fin de course
mécaniques, tandis que toutes les fonctions retournent
aux valeurs pré-programmées.
Premier niveau:
Led 1 Led 2 Led 3 Led 4 Led 5
Fonctionnement Fonctionnement Préclignotement Referme 4 s aprèsDécalage en ouverture
“Automatique”“Collectif” passage devant PHOTO
Deuxième niveau:
Paramètre: Paramètre: Paramètre: Paramètre: Paramètre:
Temps de pause Entrée AUX Temps de Sensibilité Temps de décalage
préclignotement ampèremétrique
Led 1 : 5s Led 1 : Ouv. part. type 1 Led 1 : 2s Led 1 : Degré 1 Led 1 : 2s
Led 2 : 10s Led 2 : Ouv. part. type 2 Led 2 : 4s Led 2 : Degré 2 Led 2 : 4s
Led 3 : 20s Led 3 : Ouvre seulement Led 3 : 6s Led 3 : Degré 3 Led 3 : 6s
Led 4 : 40s Led 4 : Ferme seulement Led 4 : 8s Led 4 : Degré 4 Led 4 : 8s
Led 5 : 80s Led 5 : PHOTO 2 Led 5 : 10s Led 5 : Degré 5 Led 5 : 10s
Led éteintes: Led éteintes: fonction
entrée exclue ampèremétrique exclue
Degré 1 = plus sensible
Degré 5 = moins sensible
Toutes les fonctions décrites dans le chapitre "Fonctions
programmables" peuvent être choisies à travers une phase de
programmation qui se termine avec la mémorisation des choix
effectués.
L’armoire de commande contient donc une mémoire qui conserve
les fonctions et les paramètres propres à l’automatisme.
4) Programmation
3s
Tableau "A1" Pour effacer la mémoire: Exemple
1. Éteindre l’alimentation de l’armoire de commande
2. Presser et maintenir enfoncées les touches P1 et P2 sur la carte
3. Rétablir l’alimentation de l’armoire de commande
4. Attendre au moins 3 secondes puis relâcher les deux touches
N.B.: si l’effacement de la mémoire a été fait correctement toutes les LED s’éteignent pendant 1 seconde
