97
PL

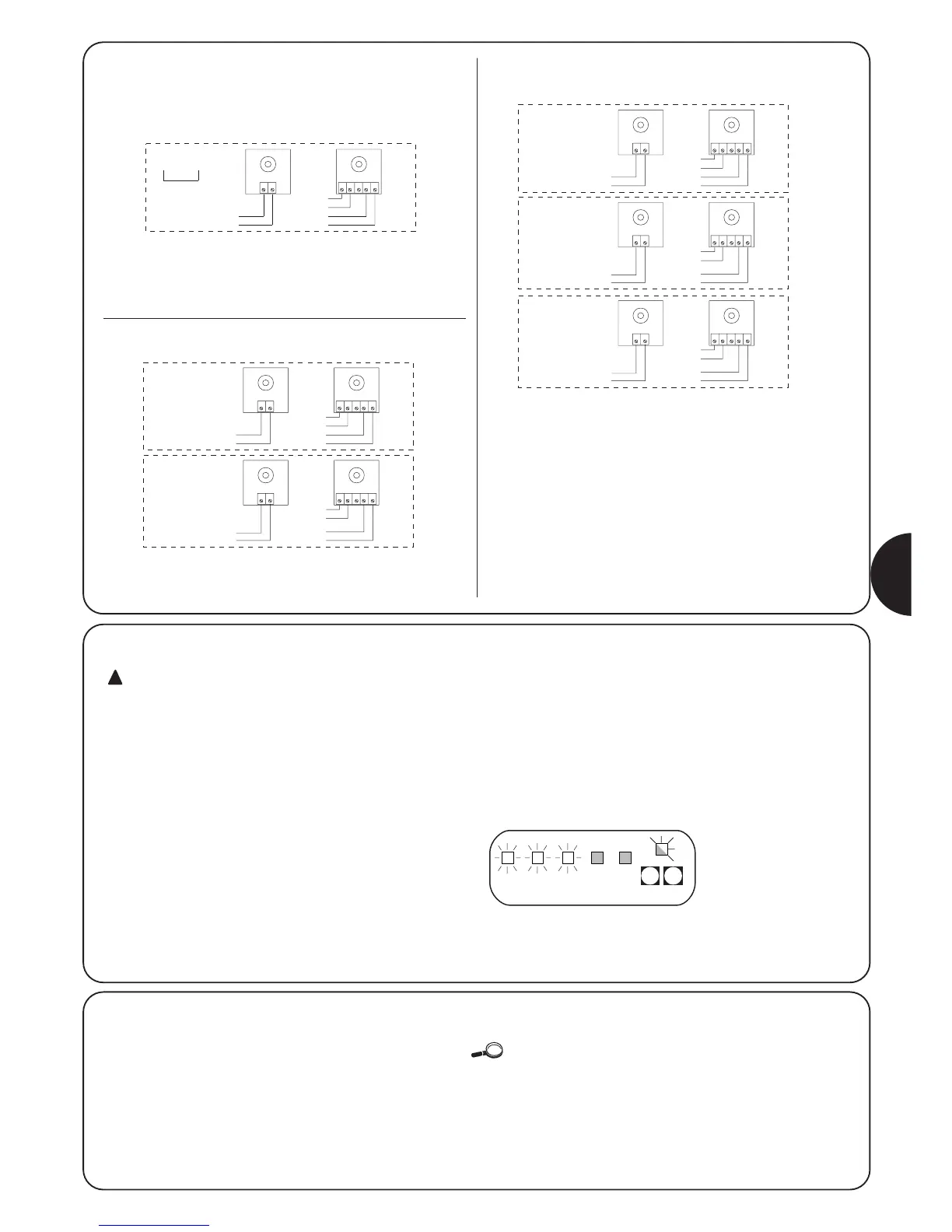

Przykłady jednoprzewodowych połączeń fotokomórek
Podłączenie jednej linii fotokomórek FOTO
(odpowiednik rys.2)
Uwaga: wejście FOTO1 (21) nie jest używane, dlatego też musi
być podłączone do zacisku 13 tak aby funkcja FOTOTESTU była
przeprowadzona tylko dla pierwszej linii FOTO.
Połączenie FOTO i FOTO1
Uwaga: należy przestrzegać podłączeń do zasilania i uaktywnić
SYNCHRONIZACJE
˛
(dostępna we wszystkich fotokomórkach NICE).
Połączenie FOTO, FOTO1 i FOTO2
(odpowiednik rys.3)
Uwaga: należy przestrzegać podłączeń do zasilania i uaktywnć
SYNCHRONIZACJE
˛
(dostępna we wszystkich fotokomórkach NICE).
12345
12
TX
FOTO
RX
13
14
13
15
16
17
20
21
12345
12
12345
12
FOTO
FOTO 1
TX RX
TX RX
13
14
14
13
15
16
17
20
16
15
17
21
12345
12
12345
12
12345
12
FOTO
TX RX
FOTO 1
TX RX
FOTO 2
TX RX
13
14
14
13
14
13
15
16
17
20
16
15
17
21
16
15
17
23
2.4.5) Kontrola połączeń
Dalsze czynności będą związane z obwodami pod
napięciem. Niektóre z nich są pod napięciem sieci, dlatego też
BARDZO NIEBEZPIECZNE! Czynności te należy
wykonywać bardzo ostrożnie i ZAWSZE NALEŻY PRACOWAĆ
W OBECNOŚCI DRUGIEJ OSOBY !
Po zakończeniu przewidzianych połączeń do automatyki należy
przeprowadzić kontrolę.
Podłączyć napięcie do centrali, sprawdzić czy wszystkie Diody
świecą się przez kilka sekund z szybko migając.
Sprawdzić czy do zacisków 1-2 dochodzi napięcie i czy w
zaciskach 15-16 obecne jest napięcie około 24 Vpp; gdy
wartości nie odpowiednie wyłączyć prąd i dokładnie
sprawdzić połączenia i napięcie zasilania.
Po początkowym przerywanym i szybkim świeceniu, Dioda OK
sygnalizuje bezbłędne funkcjonowanie centrali regularnym
miganiem z przerwą jednej sekundy. Gdy na wejściach
pojawi się jakiś sygnał sterujący, dioda OK mignie dwukrotnie,
sygnalizując rozpoznanie tego sygnału.
Gdy połączenia prawid[ówe, wejścia typu NC (Zwykle
zamknięte, to znaczy STOP, FOTO, FOTO1 będą miały Diodę
zaświeconą. Dioda Krok po Kroku i AUX nie będzie się świecić
(gdy FOTO2 i AUX odpowiednio zaprogramowane to Dioda
AUX będzie zaświecona).
Sprawdzić czy podczas naszej interwencji na urządzeniach
podłączonych do wejść zaświecą się i zgaszą odpowiednie
diody.
!
ALT Foto Foto
1
Krok
po Kroku
AUX
STOP PP
P1 P2
2.5) Poszukiwanie „zatrzymań mechanicznych”
Po zakończeniu kontroli można zacząć fazę automatycznego
poszukiwania „zatrzymań mechanicznych”. Faza ta jest konieczna
ponieważ centrala A400 musi obliczyć czas trwania ruchu
otwierania i zamykania.
Gdy centrala nie była nigdy zainstalowana, to znaczy, że w pamięci centrali nie ma
zachowanego czasu, wówczas procedura ta zostanie uaktywniona automatycznie.
Gdy jednak była już użytkowana to, aby ponownie uaktywnić należy najpierw
skasować całą pamięć (patrz rozdział „Programowanie - Kasowanie pamięci”). Aby
sprawdzić czy w pamięci zachowane czasy, należy wyłączyć i następnie włączyć
zasilanie centrali. Gdy wszystkie diody świecą się z krótkimi przerwami przez 10
sekund to pamięć jest pusta; gdy świecą się tylko przez 3 sekundy to w pamięci
zachowane są czasy pracy silników.
