61
D

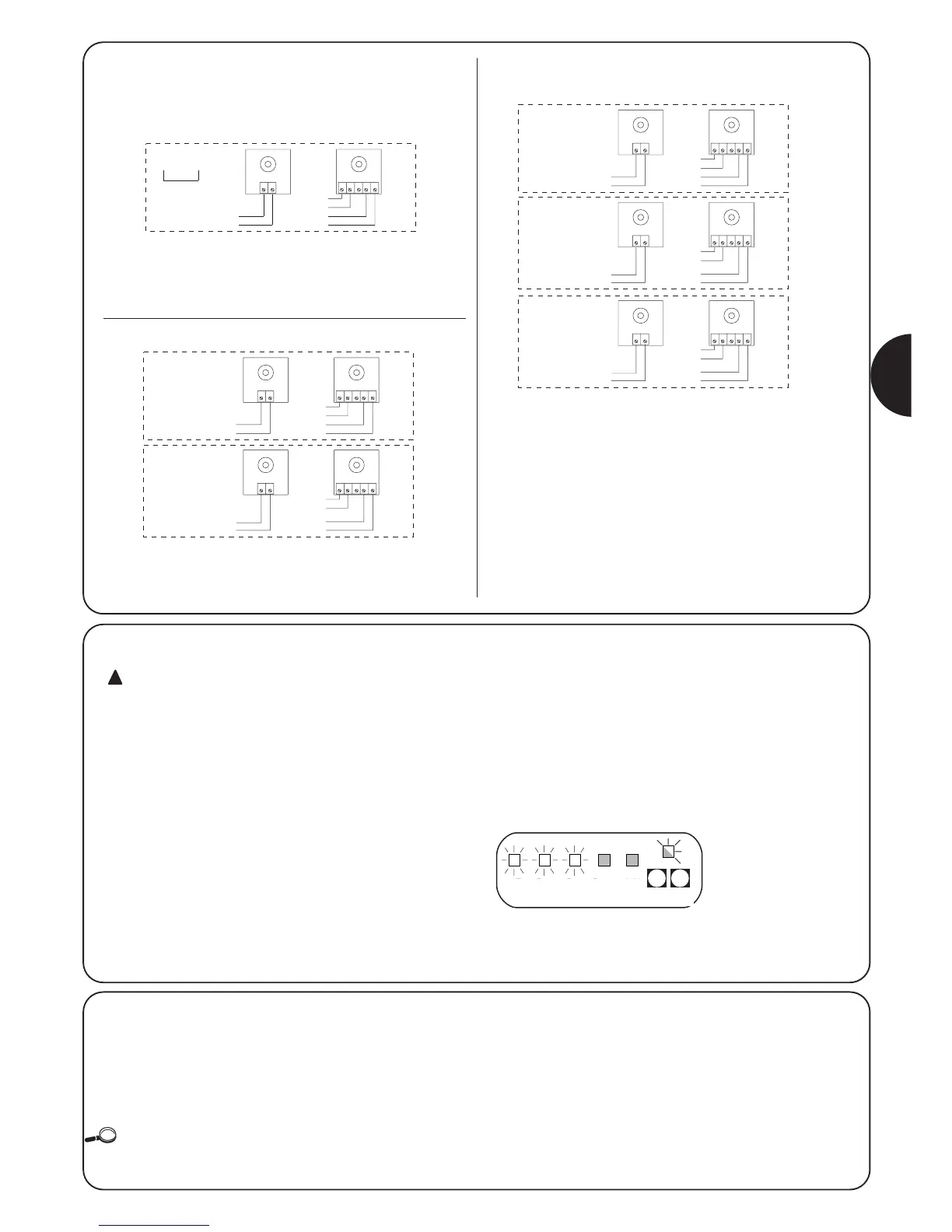

Eindrähtige Beispiele für die Verbindungen der Photozellen
Verbindung einer einzigen Photozelle FOTO
(Ref. Abb.2)
Anmerkung: Der FOTO1 (21) Eingang wird nicht benutzt, deshalb
muss er an die Klemme 13 angeschlossen werden, damit FOTO
allein die Funktion PHOTOZELLEN-TEST ausführen kann.
Verbindung von FOTO und FOTO1
Anmerkung: Beachten Sie die beschriebenen Verbindungen der
Stromzuführung und aktivieren Sie die Funktion SYNCHRONISMUS
(bei allen NICE-Photozellen vorhanden).
Verbindung von FOTO, FOTO1 und FOTO2
(Ref.: Abb.3)
Anmerkung: Beachten Sie die beschriebenen Verbindungen der
Stromzuführung und aktivieren Sie die Funktion SYNCHRONISMUS
(bei allen NICE-Photozellen vorhanden).
12345
12
TX
FOTO
RX
13
14
13
15
16
17
20
21
12345
12
12345
12
FOTO
FOTO 1
TX RX
TX RX
13
14
14
13
15
16
17
20
16
15
17
21
12345
12
12345
12
12345
12
FOTO
TX RX
FOTO 1
TX RX
FOTO 2
TX RX
13
14
14
13
14
13
15
16
17
20
16
15
17
21
16
15
17
23
2.4.5) Kontrolle der Verbindungen
Folgende Schritte werden unter Spannung ausgeführt;
einige Teile stehen direkt unter Netzspannung und sind
ÄUSSERST GEFÄHRLICH! Lassen Sie bei allen
Arbeitsschritten äußerste Vorsicht walten und
UNTERNEHMEN SIE NICHTS ALLEIN!
Nach Beendigung der für die Automatik vorgesehenen
Verbindungen kann die Kontrolle durchgeführt werden.
• Versorgen Sie die Steuerzentrale mit Strom und überprüfen Sie,
dass alle Leuchtanzeigen einige Sekunden lang schnell
aufleuchten.
•Überprüfen Sie, dass auf den Klemmen 1-2 Netzspannung und
auf den Klemmen 15-16 eine 24 V Wechselstrom-Spannung liegt.
Sollten die Werte nicht dem Richtwert entsprechen, schalten Sie
sofort den Strom ab und überprüfen Sie die Verbindungen und die
Spannungsversorgung.
• Nach dem anfänglichen schnellen Aufblinken, zeigt die “OK”-
Leuchtanzeige den korrekten Betrieb der Steuerzentrale durch
regelmäßiges Blinken an, das nach jeder Sekunde unterbrochen
wird. Wenn sich auf den Eingängen etwas verändert, blinkt die
“OK”-Leuchtanzeige zweimal schnell hintereinander auf und zeigt
auf diese Weise an, dass der Eingang erkannt wurde.
• Wenn die Anschlüsse korrekt ausgeführt wurden, leuchtet die
Leuchtanzeige der normalerweise geschlossenen Eingänge, d.h.
HALT, FOTO, FOTO1 ständig auf. Die SCHRITTZYKLUS- und
AUX-Leuchtanzeige dürfen nicht aufleuchten (wenn FOTO2 und
AUX korrekt programmiert wurden, muss die AUX-Leuchtanzeige
aufleuchten).
• Überprüfen Sie, dass die entsprechenden Leuchtanzeigen bei
Einwirken auf die mit den Eingängen verbundenen Vorrichtungen
aus- bzw. angehen.
ALT Foto Foto
1
Passo
Passo
AUX
ALT PP
P1 P2
2.5) Suche der Endanschläge
Wenn Sie alle Kontrollen durchgeführt haben, können Sie mit der
automatischen Suche der Endanschläge beginnen. Dieser
Arbeitsschritt ermöglicht es der Steuerzentrale A400, die Dauer der
Öffnungs- und Schließmanöver zu “messen”.
Sollte die Steuerzentrale vorher noch nie installiert worden sein, d.h. dass
in dem Speicher der Steuerzentrale noch keine gültige Zeit registriert wurde,
wird das Verfahren automatisch eingeleitet. Wenn dieses Verfahren jedoch
bereits ausgeführt wurde, muss der Speicher zuerst gelöscht werden (s.
Kapitel “Programmierung - Löschen des Speichers”), um das Verfahren
erneut einzuleiten. Zur Kontrolle, ob der Speicher Zeiten gespeichert hat,
schalten Sie die Stromzufuhr der Steuerzentrale erst ab und dann erneut an.
Wenn alle Leuchtanzeigen 10 Sekunden lang schnell aufleuchten, ist der
Speicher leer; wenn die Leuchtanzeigen nur 3 Sekunden dauert, enthält der
Speicher bereits die Arbeitszeiten der Motoren.
HALT Foto AUXFoto1 Schritt
zyklus
PP
(Schrittzyklus)
HALT
