39
F
Le fonctionnement de l’armoire de commande A400 est basé sur un
système (ampèremétrique) qui vérifie l’effort des moteurs qui lui sont
connectés. Ce système permet de détecter automatiquement les
butées de fin de course et de reconnaître d’éventuels obstacles au
cours du mouvement normal (protection anti-écrasement).
Cette caractéristique rend l’installation très simple vu qu’aucun
réglage n’est nécessaire.
La logique de commande est pré-programmée sur les fonctions nor-
malement requises, éventuellement, à travers une simple procédure
il est possible de choisir des fonctions plus spécifiques.
La fluctuation du courant dépend aussi d’autres facteurs en dehors de
l’effort, comme par exemple : variations de tension, le type de moteur, la
valeur du condensateur de démarrage, etc... La logique de commande A400
a été optimisée pour les moteurs présents dans les actionneurs Wingo,
d’autres types de moteurs pourraient provoquer un fonctionnement incorrect
de la logique de commande A400.

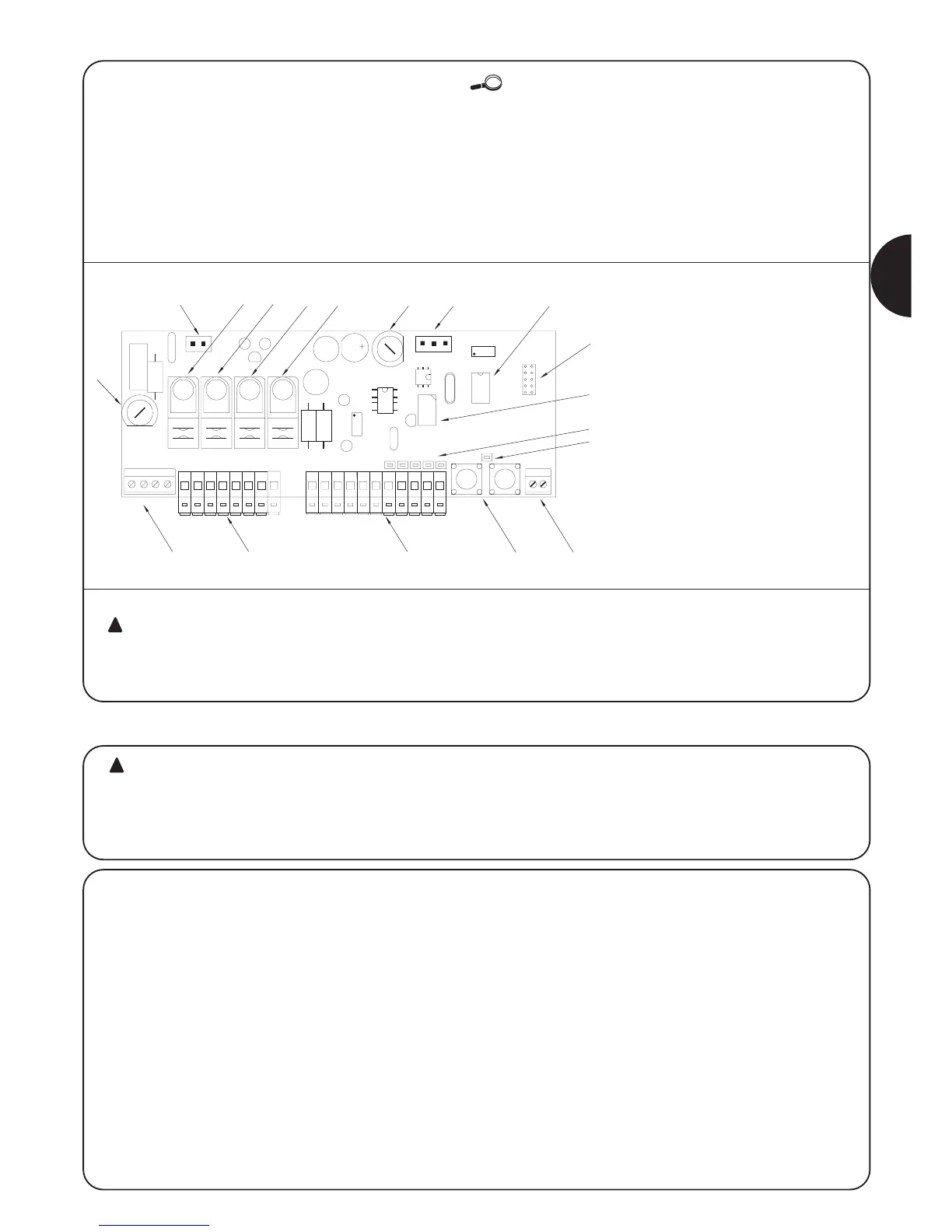

A Connecteur primaire transformateur
B Relais Commun
C Relais Ouvre/Ferme
D Relais moteur M1
E Relais moteur M2
F Fusible très basse tension (500 mA)
G Connecteur secondaire transformateur
H Microprocesseur
I Connecteur pour récepteur radio
L Relais pour photo-test
M Led "ENTRÉES"
N Led "OK"
O Borne pour antenne radio
P Touches pour programmation
Q Bornes pour entrées-sorties
R Bornes pour moteurs et clignotant
S Bornes pour connexion secteur
T Fusible de secteur (5 A)
Pour protéger l’opérateur et la carte électronique
contre les dommages accidentels, les seules parties
accessibles de l’armoire de commande sont le bornier et
les touches de programmation. N’enlever le couvercle que
si cela est strictement nécessaire et après avoir coupé
l’alimentation électrique.
1) Description du produit
Nous rappelons que les automatismes de portes et de
portails doivent être installés exclusivement par du
personnel technique qualifié et dans le plein respect des
normes. Suivre attentivement les recommandations
données dans le chapitre "Recommandations pour
l’installateur".
2.1) Contrôles préliminaires
Avant toute opération, vérifier que tout le matériel est adapté à
l’installation et conforme à ce qui est prévu par les normes. En plus
de la vérification de tous les points indiqués dans les
"Recommandations pour l’installateur", nous indiquons dans cette
partie une liste des contrôles spécifiques pour l’armoire de
commande A400.
• Les “butées de fin de course mécaniques” doivent être capables
d’arrêter le mouvement du portail et doivent absorber sans
problèmes toute l’énergie cinétique accumulée dans le
mouvement du battant.
• Alimenter l’armoire de commande avec un câble de 3 x 1,5 mm
2
.
Si la distance entre l’armoire et la connexion à l’installation de mise
à la terre dépasse 30 m, il faut prévoir une prise de terre à
proximité de l’armoire.
• Pour les connexions de la partie à très basse tension de sécurité,
utiliser des câbles d’une section minimum de 0,25 mm
2
.
Utiliser des câbles blindés si la longueur dépasse 30 m en mettant
le blindage à la terre seulement du côté de l’armoire.
•Éviter d’effectuer des connexions de câbles dans des boîtiers
enterrés même s’ils sont complètement étanches.
• Si elle est correctement installée, l’armoire de commande garantit
un indice de protection IP 55 et peut donc être placée à l’extérieur.
• Fixer l’armoire sur une surface inamovible, plane et suffisamment
à l’abri de tout choc en veillant que le bas de l’armoire se trouve à
au moins 40 cm du sol.
• Introduire les éventuels passe-câbles ou tubes seulement par le
dessous du boîtier (voir figures 1, 1a).
2) Installation
