2.3) Installation typique
Pour préciser certains termes et certains aspects d’un automatisme
pour portes ou portails à 2 battants, nous donnons un exemple
typique.
En particulier, nous rappelons que:
• Toutes les photocellules produites par NICE disposent du système
de SYNCHRONISME qui permet d’éliminer le problème de
l’interférence entre deux paires de photocellules (pour plus de
détails se référer aux instructions des photocellules).
• La paire de photocellules "PHOTO" n’a pas d’effet en ouverture
tandis qu’elle provoque une inversion durant la fermeture.
• La paire de photocellules "PHOTO1" bloque la manœuvre aussi
bien en ouverture qu’en fermeture.
• La paire de photocellules "PHOTO2" (connectée sur l’entrée AUX
opportunément programmée) n’a pas d’effet en fermeture tandis
qu’elle provoque une inversion durant l’ouverture.

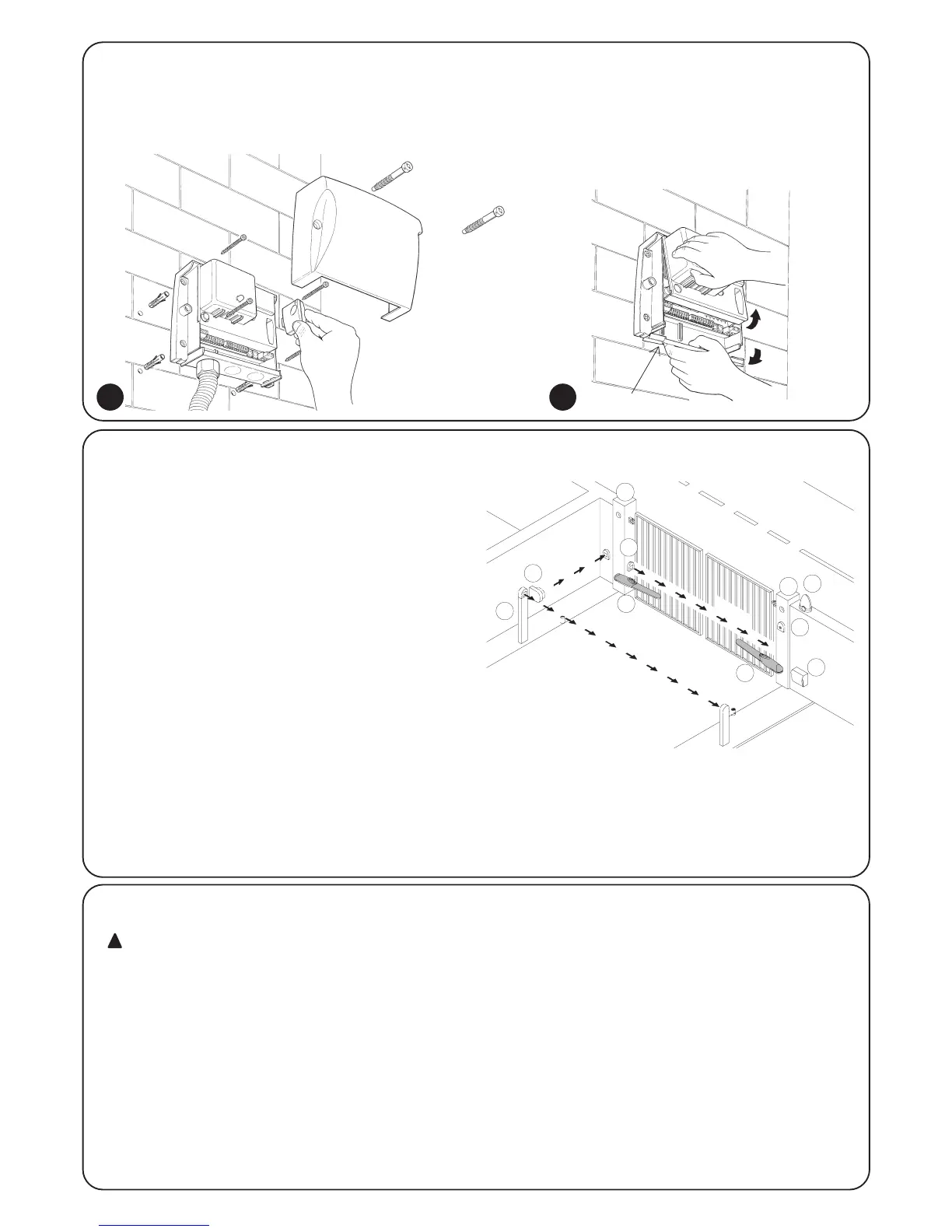

2.2) Fixation de l’armoire de commande A400
Le boîtier prévoit un couvercle qui protège la carte électronique
contre les contacts accidentels.
Seulement en cas de besoin, il est possible d’intervenir sur la carte
en agissant comme sur la figure 1a.
Pour faciliter le perçage du boîtier dans la partie inférieure, rabattre
le fond en plastique comme l’indique la réf. 1 figure 1a.
2.4) Connexions électriques
Pour garantir la sécurité de l’installateur et pour éviter
d’endommager les composants, quand on effectue les
connexions électriques ou qu’on branche le récepteur
radio, l’armoire de commande doit absolument être éteinte.
• Les entrées des contacts de type NF (Normalement Fermé), quand
elles ne sont pas utilisées, doivent être shuntées avec "commun
24V" (sauf les entrées des photocellules, pour plus de précisions
voir la fonction PHOTO-TEST).
• S’il y a plusieurs contacts NF pour la même entrée, il faut les
connecter en SÉRIE.
• Les entrées des contacts de type NO (Normalement Ouvert),
quand elles ne sont pas utilisées, doivent être laissées libres.
• S’il y a plusieurs contacts NO pour la même entrée, il faut les
connecter en PARALLÈLE.
• Les contacts doivent absolument être de type mécanique et libres
de toute puissance. Les connexions à étages type "PNP", "NPN",
"Open Collector", etc., ne sont pas admises.
• Dans les moteurs WINGO, le condensateur nécessaire au
fonctionnement est incorporé.
