2.3) Instalación típica
A fin de aclarar algunos términos y algunos aspectos de una
instalación de automatización para puertas o cancelas de 2 hojas de
batiente, damos un ejemplo típico:
Recordamos en particular que:
• Todas las fotocélulas fabricadas por NICE disponen del sistema
de SINCRONISMO, que permite eliminar el problema de la
interferencia entre dos pares de fotocélulas (para mayores
aclaraciones véanse las instrucciones de las fotocélulas).
• El par de fotocélulas “FOTOCÉLULA” en apertura no tiene efecto,
mientras que provoca una inversión durante el cierre.
• El par de fotocélulas “FOTOCÉLULA1” bloquea la maniobra tanto
en apertura como en cierre.
• El par de fotocélulas “FOTOCÉLULA2” (conectado a la entrada
AUX oportunamente programada) durante cierre no tiene efecto
mientras que provoca una inversión durante la apertura.

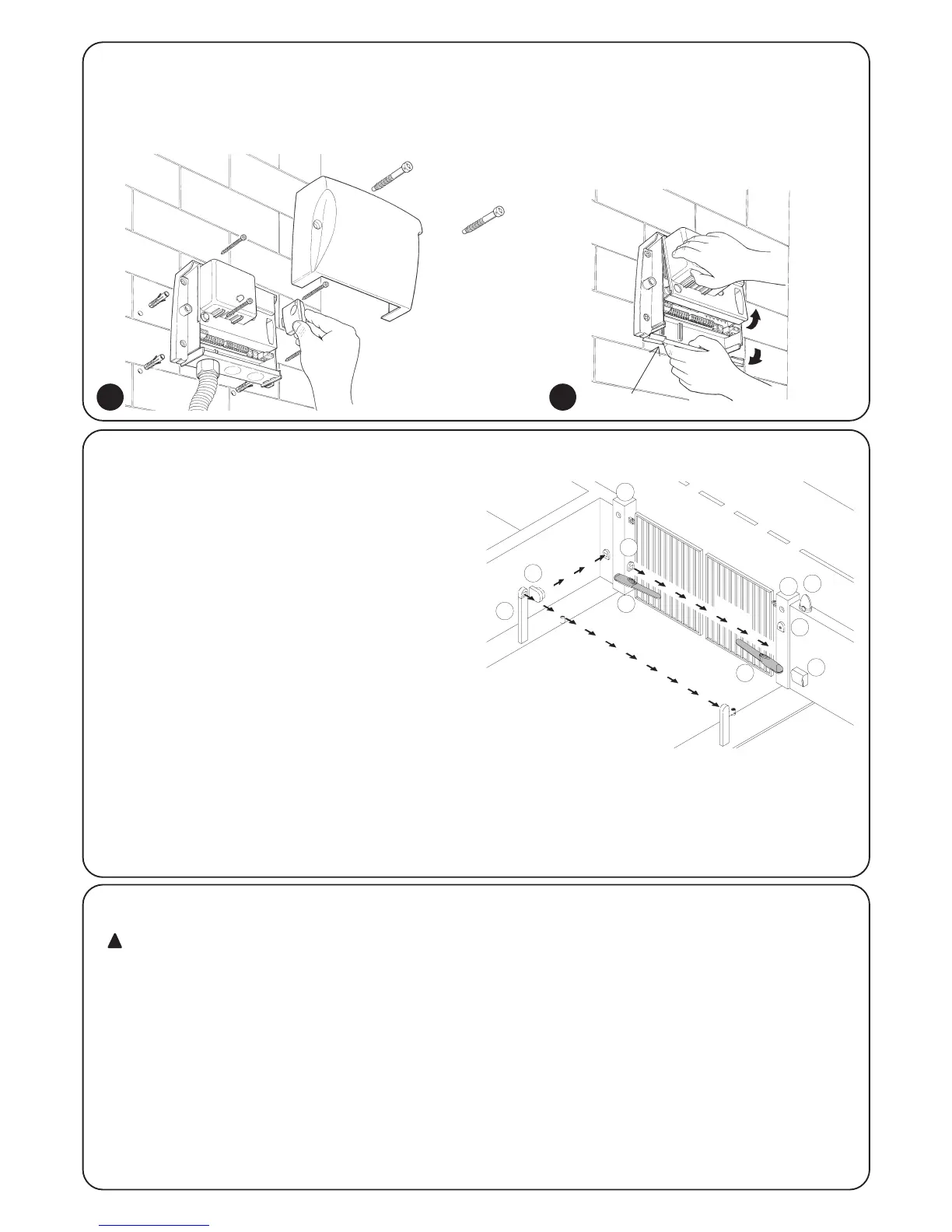

2.2) Sujeción de la central A400
La caja protege la tarjeta electrónica de contactos accidentales. Sólo si fuera necesario es posible trabajar sobre la tarjeta actuando
como muestra la figura 1a.
Para facilitar el taladrado de la caja en la parte inferior, baje el fondo
de plástico, como indicado en la referencia 1 figura 1a.
2.4) Conexiones eléctricas
Para garantizar la seguridad del instalador y no averiar
los componentes, mientras se efectúan las conexiones
eléctricas, o se conecta el radiorreceptor, la central debe
estar completamente apagada.
• Las entradas de los contactos tipo NC (Normalmente Cerrado)
que no se utilicen se tienen que conectar al "Común 24V " por
medio de un conector puente (excluidas las entradas de las
fotocélulas; para más aclaraciones véase la función FOTOTEST).
• Si para la misma entrada hay varios contactos NC, se deben
conectar en serie entre sí.
• Si las entradas de los contactos tipo NA (Normalmente Abierto) no
se utilizan, se tiene que dejar libres.
• Si para la misma entrada hay varios contactos NA se conectan en
PARALELO entre sí.
• Los contactos tienen que ser exclusivamente mecánicos y sin
ningún potencial; no se admiten conexiones de configuración
como aquéllas definidas “PNP”, “NPN”, “Open Collector”, etc.
• Los motores WINGO tienen incorporado el condensador
necesario para el funcionamiento.
!
1 1a
FOTO 1
FOTO
FOTO 2
6
7
1
1
4
2
3
5
1.Actuadores electromecánicos
2.Luz intermitente
3.Central “A400”
4.Selector de llave
5. Par de fotocélulas “FOTOCÉLULA”
6. Par de fotocélulas “FOTOCÉLULA1”
7. Par de fotocélulas “FOTOCÉLULA2”
Ref 1
