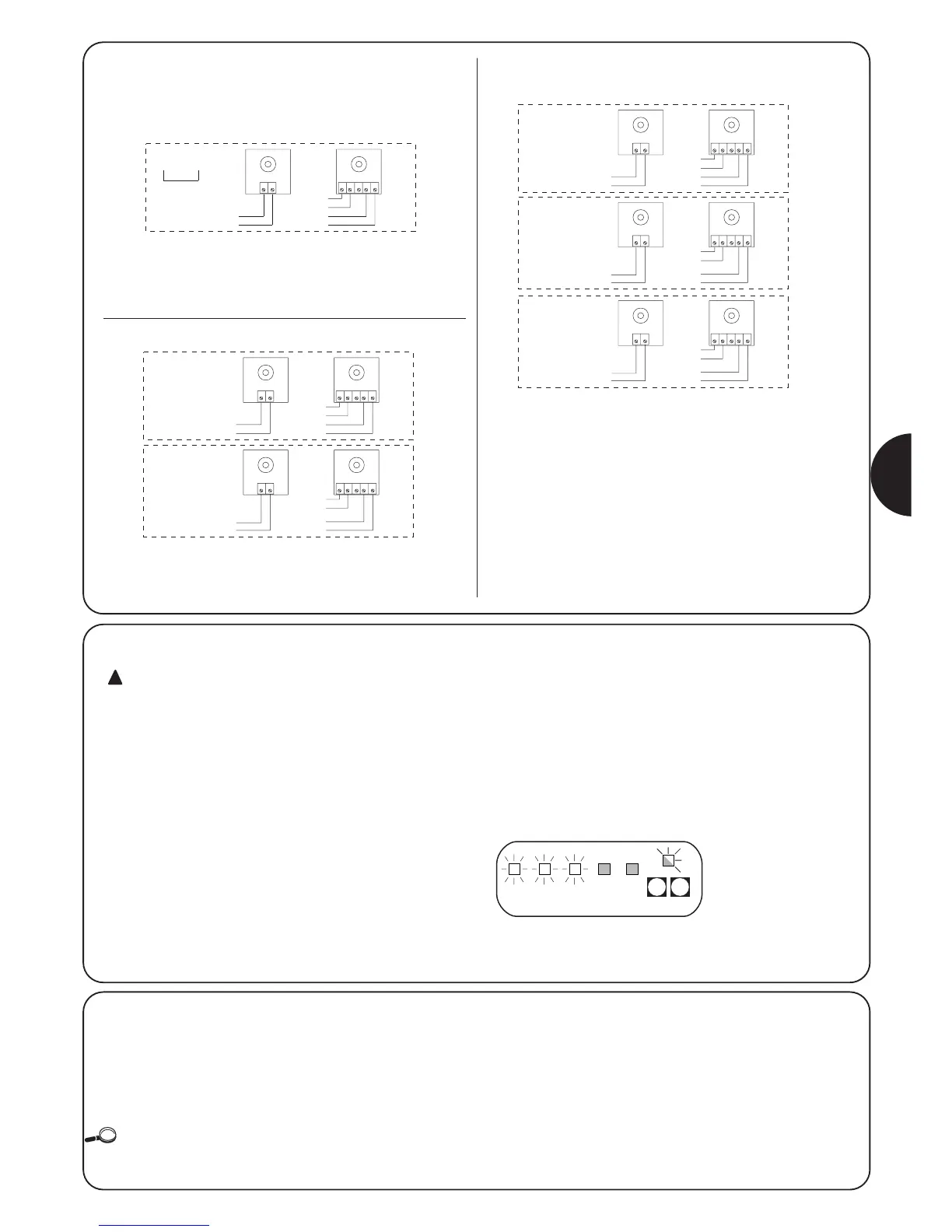

Ejemplos unifilares de conexiones de las fotocélulas
Conexión de la fotocélula “FOTOCÉLULA” sola.
(referencia fig. 2)
Nota: la entrada FOTOCÉLULA1 (21) no se utiliza, es decir que se
debe conectar al borne 13 para permitir la función FOTOTEST a la
FOTOCÉLULA sola.
Conexión de FOTOCÉLULA y FOTOCÉLULA1
Nota: respete las conexiones de alimentación indicadas y active la
función SINCRONISMO (disponible en todas las fotocélulas NICE).
Conexión de FOTOCÉLULA, FOTOCÉLULA1 y FOTOCÉLULA2
(referencia fig. 3)
Nota: respete las conexiones de alimentación indicadas y active la
función SINCRONISMO (disponible en todas las fotocélulas NICE).
2.4.5) Control de las conexiones
Las siguientes operaciones se efectúan con los
circuitos bajo tensión; algunas piezas están bajo tensión
de red, es decir, ¡MUY PELIGROSAS!. Tenga mucho
cuidado en lo que está haciendo y NUNCA TRABAJE
SÓLO.
Una vez que haya finalizado las conexiones previstas para la
automatización, es posible realizar los controles.
• Alimente la central y controle que todos los Leds parpadeen
rápidamente por algunos segundos.
• Controle que en los bornes 1-2 haya tensión de red y que en los
bornes 15-16 haya una tensión de alrededor de 24Vca; si dichos
valores no corresponden, corte inmediatamente la alimentación y
controle con mayor atención las conexiones y la tensión de
alimentación.
• Tras el parpadeo veloz inicial, el Led “OK” indica que la central
funciona correctamente con un parpadeo regular con una
cadencia de un segundo. Cuando en las entradas hay una
variación, el Led “OK” efectúa dos parpadeos rápidos, que
indican que se ha reconocido la entrada.
• Si las conexiones son correctas, las entradas tipo NC, es decir
STOP, FOTOCÉLULA, FOTOCÉLULA1, deben tener el Led
correspondiente encendido. Los Leds de PASO A PASO y AUX
deben estar apagados (si está presente FOTOCÉLULA2 y AUX
programado correctamente, el Led AUX tiene que estar
encendido).
• Controle que actuando sobre los dispositivos conectados a las
entradas se apaguen y enciendan los Leds correspondientes.
2.5) Búsqueda de los topes mecánicos
Finalizados los controles, puede empezar la etapa de búsqueda
automática de los topes mecánicos; dicha operación es necesaria
porque la central A400 debe “medir” los tiempos de duración de las
maniobras de apertura y cierre
Si la central no se ha instalado nunca, es decir que en la memoria de la
central todavía no hay ningún tiempo válido, el procedimiento se activa
automáticamente. En cambio, si esta operación ya ha sido ejecutada, para
poderla reactivar, primero hay que cancelar la memoria (véase el capítulo
“Programación - Cancelación de la memoria”). Para comprobar si la memoria
contiene tiempos, apague y vuelva a encender la alimentación de la central;
si todos los Leds parpadean rápidamente por 10 segundos, la memoria está
vacía; si el parpadeo dura sólo 3 segundos significa que la memoria ya
contiene los tiempos de funcionamiento de los motores.
