96
Większość połączeń jest bardzo łatwa do wykonania, wiele z nich
to połączenia bezpośrednie do pojedynczego wyjścia funkcji lub
styku. Na poniższych rysunkach przedstawione są niektóre
przykłady połączeń urządzeń zewnętrznych.
2.4.3) Uwagi związane z podłączeniem
Centrala A400 posiada zdolność wykonania Fototestu. Jest to
optymalne rozwiązanie dla układów bezpieczeństwa, i umieszcza
centralę A400 z jej zabezpieczeniami w grupie urządzeń ”2 kategorii”
według normy UNI EN 954-1 (wyd. 12/1998).
Przed każdym rozpoczęciem ruchu siłowników sprawdzane są
wszystkie urządzenia bezpieczeństwa i tylko, gdy test wynik jest
pozytywny ruch może być rozpoczęty.
Wszystko to jest możliwe tylko dzięki zastosowaniu specjalnej
konfiguracji w połączeniach urządzeń bezpieczeństwa; nadajniki
fotokomórek “TX” są zasilane oddzielnie względem odbiorników “RX”.
Pamiętajmy, że SYNCHRONIZACJA (dostępna we wszystkich
fotokomórkach NICE) jest jedynym sposobem gwarantującym brak
interferencji pomiędzy parą fotokomórek.
Wejścia poddane procedurze fototestu to FOTO, FOTO1 i wejście AUX,
gdy to wejście posiada konfigurację jako FOTO2. Faza fototestu odbywa się
na początku każdego ruchu i nie może być wyłączona, dlatego też gdy
którekolwiek z tych wejść nie jest używane należy podłączyć je do zacisku nr
13, patrz na następujące przykłady połączeń.
2.4.4) Fototest
Wolne miganie sygnalizuje fazę
otwierania.
Szybkie miganie sygnalizuje ruch
zamykania.
Światło stałe oznacza bramę
otwartą.

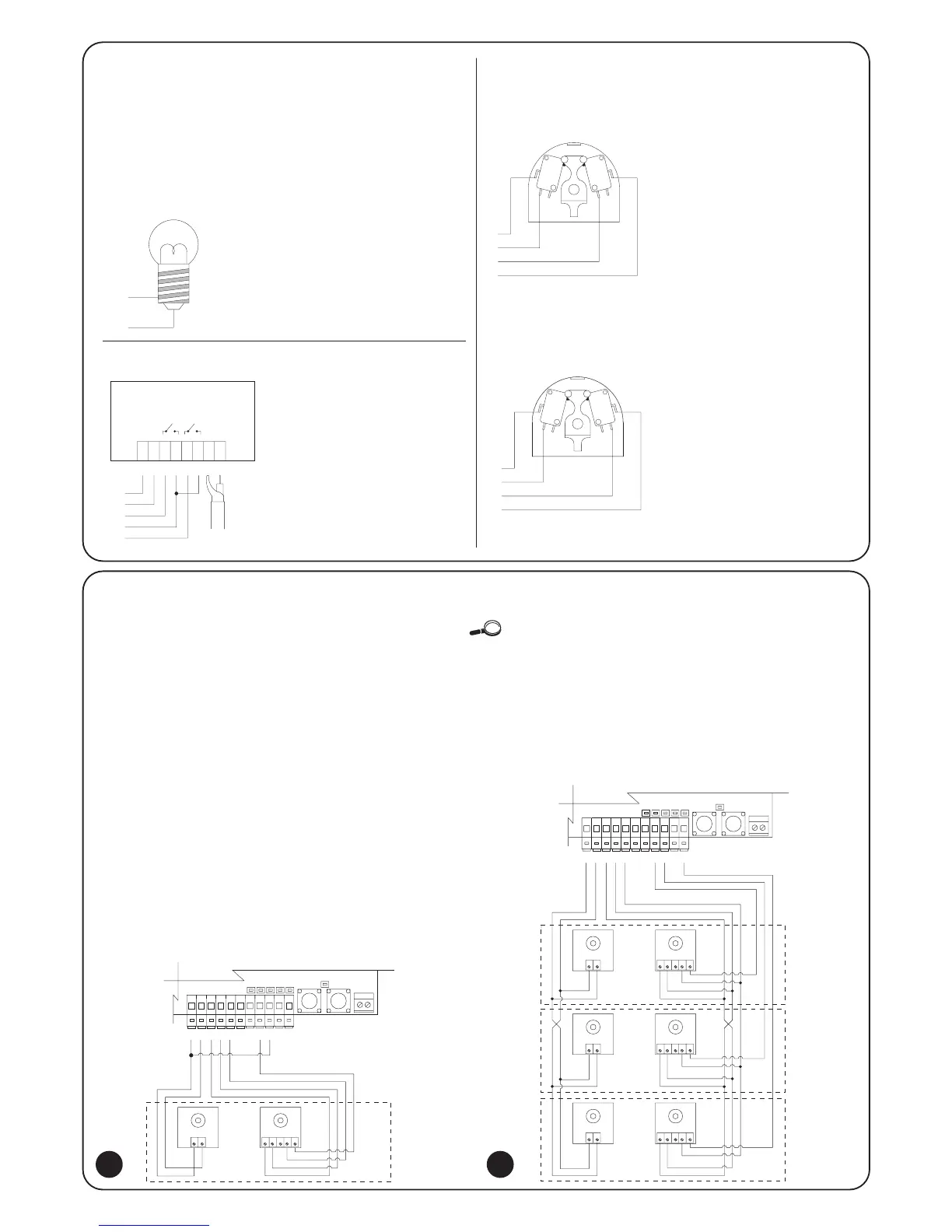

Schemat połączeń fotokomórek FOTO, FOTO1 i FOTO2.
Schemat połączeń tylko z jedną linią fotokomórek FOTO:
Przykład 1
Jak podłączyć selektor do
wykonania funkcji Krok po
kroku i Stop.
Przykład 2
Jak podłączyć selektor do
wykonania funkcji Krok po kroku
i jednej z przewidzianych na
wejściu dodatkowym
(PRZEJŚCIE DLA PIESZYCH,
TYLKO OTWIERA, TYLKO
ZAMYKA,...)
