78

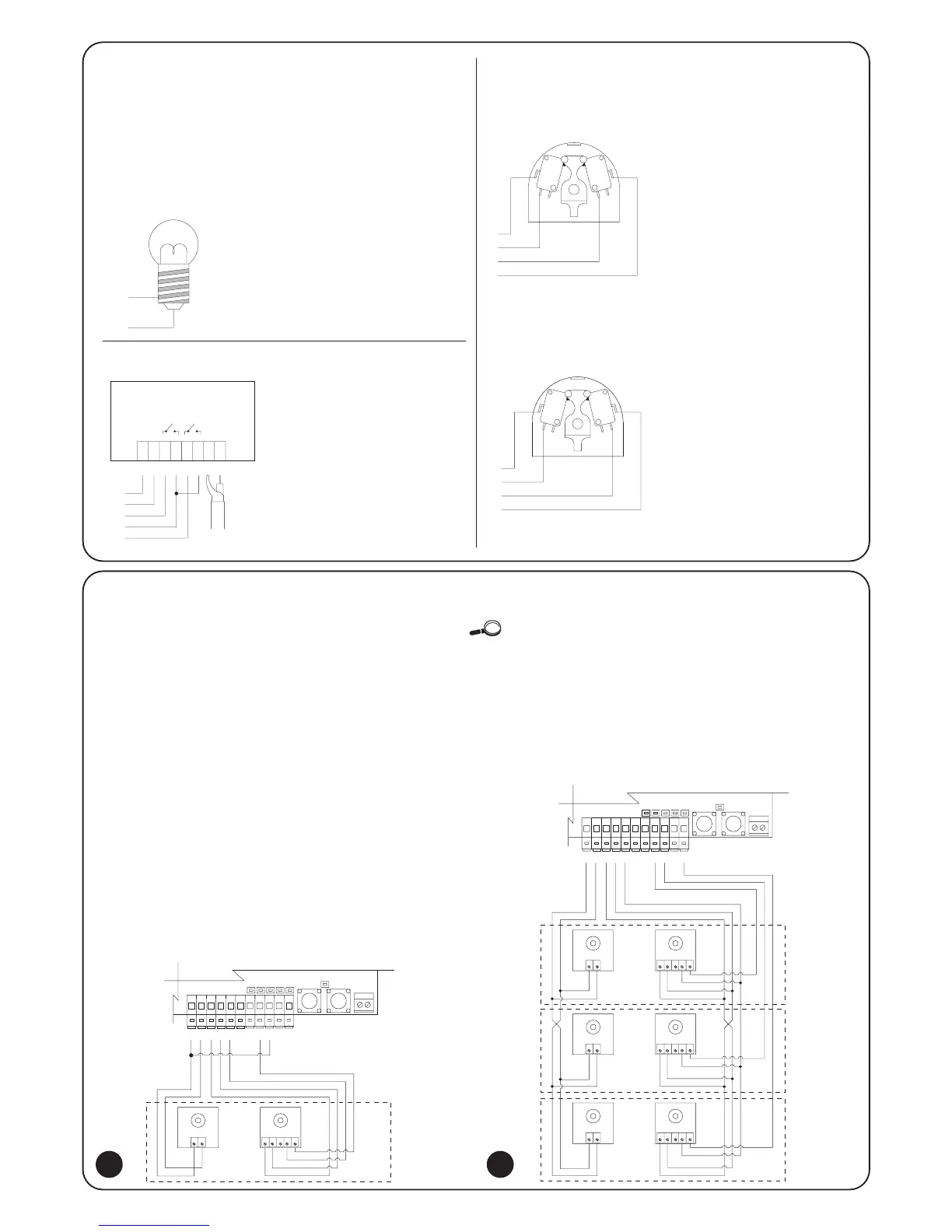

La mayoría de las conexiones es muy sencilla, una gran cantidad
son conexiones directas a un solo usuario o contacto. En las
siguientes figuras se indican algunos ejemplos sobre cómo conectar
los dispositivos exteriores.
2.4.3) Notas sobre las conexiones
12345
12345
12345
12
12
12
LED OK
TX
FOTO
FOTO1
FOTO 2
RX
TX RX
TX RX
13
P1 P2 24 25
14 15 16 17 18 19 20 21 22 23
13
TX
FOTO
1 123452
LED OK
P1 P2 24 25
RX
14 15 16 17 18 19 20 21 22 23
La central A400 dispone de serie de una función de FOTOTEST,
que es una solución ideal en términos de fiabilidad para los
dispositivos de seguridad y permite lograr, para el grupo de la central
y de los dispositivos de seguridad, la categoría 2 según la norma
UNI EN 954-1 (edic. 12/1988).
Cada vez que se pone en marcha una maniobra, se controlan todos
los dispositivos de seguridad y sólo si el ensayo tuvo resultados
positivos, empieza la maniobra. Todo esto es posible sólo
empleando una configuración especial en las conexiones de los
dispositivos de seguridad; prácticamente, los transmisores de las
fotocélulas TX están alimentados por separado respecto de los
receptores RX.
Además, la función SINCRONISMO (disponible en todas las
fotocélulas NICE) es el único método para garantizar que dos pares
de fotocélulas no interfieran entre sí.
Las entradas sujetas al procedimiento de fototest son FOTOCÉLULA,
FOTOCÉLULA1 y la entrada AUX si está configurada como FOTOCÉLULA2.
La etapa de fototest se realiza al comienzo de cada maniobra y no se puede
desconectar, es decir que si una de estas entradas no se utiliza, es necesario
conectarla al borne n°13, véanse las figuras siguientes para los ejemplos de
conexión.
2.4.4) Fototest
Parpadeo lento indica la apertura.
Parpadeo veloz indica el cierre.
Encendido continuo indica cancela
abierta.
Esquema de conexión de las fotocélulas FOTOCÉLULA,
FOTOCÉLULA1 y FOTOCÉLULA2.
Esquema de conexión con la fotocélula FOTOCÉLULA sola
Ejemplo 1
Cómo conectar el selector para
ejecutar las funciones PASO A
PASO y STOP.
Ejemplo 2
Cómo conectar el selector para
ejecutar las funciones PASO A
PASO y una de las funciones
previstas para la entrada auxiliar
(PEATONAL, SÓLO ABRIR,
SÓLO CERRAR, etc.).
24V
1,5W
17
18
Ejemplo de conexión de una radio
exterior alimentada a 24Vca.
1° Canal
PASO A PASO
2° Canal
AUX
15
1
24V
0V
12
2345612
16
22
17
23
Conexión del Indicador luminoso C.A.
Conexiones para una radio exterior
Conexión del selector de llave
PASSO
PASSO
ALT
17
22
19
17
COM
NA NC
COM
PASSO
PASSO
AUX
17
22
23
17
NA NA
COM COM
2 3
PASO A
PASO
STOP
PASO A
PASO
AUX
