16
2.3) Collegamenti elettrici
Per garantire la sicurezza dell'installatore e per evitare
danni ai componenti, mentre si effettuano i collegamenti
elettrici o si innesta il ricevitore radio: la centrale deve
essere assolutamente spenta.
Gli ingressi dei contatti di tipo NC (Normalmente Chiuso), se non
usati, vanno ponticellati con “Comune 24V” (escluso gli ingressi
delle fotocellule, per chiarimenti vedere la funzione ”Fototest”).
Se per lo stesso ingresso ci sono più contatti NC vanno posti
in “serie” tra di loro.
Gli ingressi dei contatti di tipo NA (Normalmente Aperto) se non
usati vanno lasciati liberi.
Se per lo stesso ingresso ci sono più contatti NA vanno posti in
“Parallelo” tra di loro.
•I contatti devono essere assolutamente di tipo meccanico
e svincolati da qualsiasi potenziale, non sono ammessi
collegamenti a stadi tipo quelli definiti "PNP", "NPN", "Open
Collector" ecc.
!
2.2) Impianto tipico
Per chiarire alcuni termini ed alcuni aspetti di un impianto
di automazione per portoni riportiamo un esempio tipico di un
impianto su un portone basculante.
Descrizione

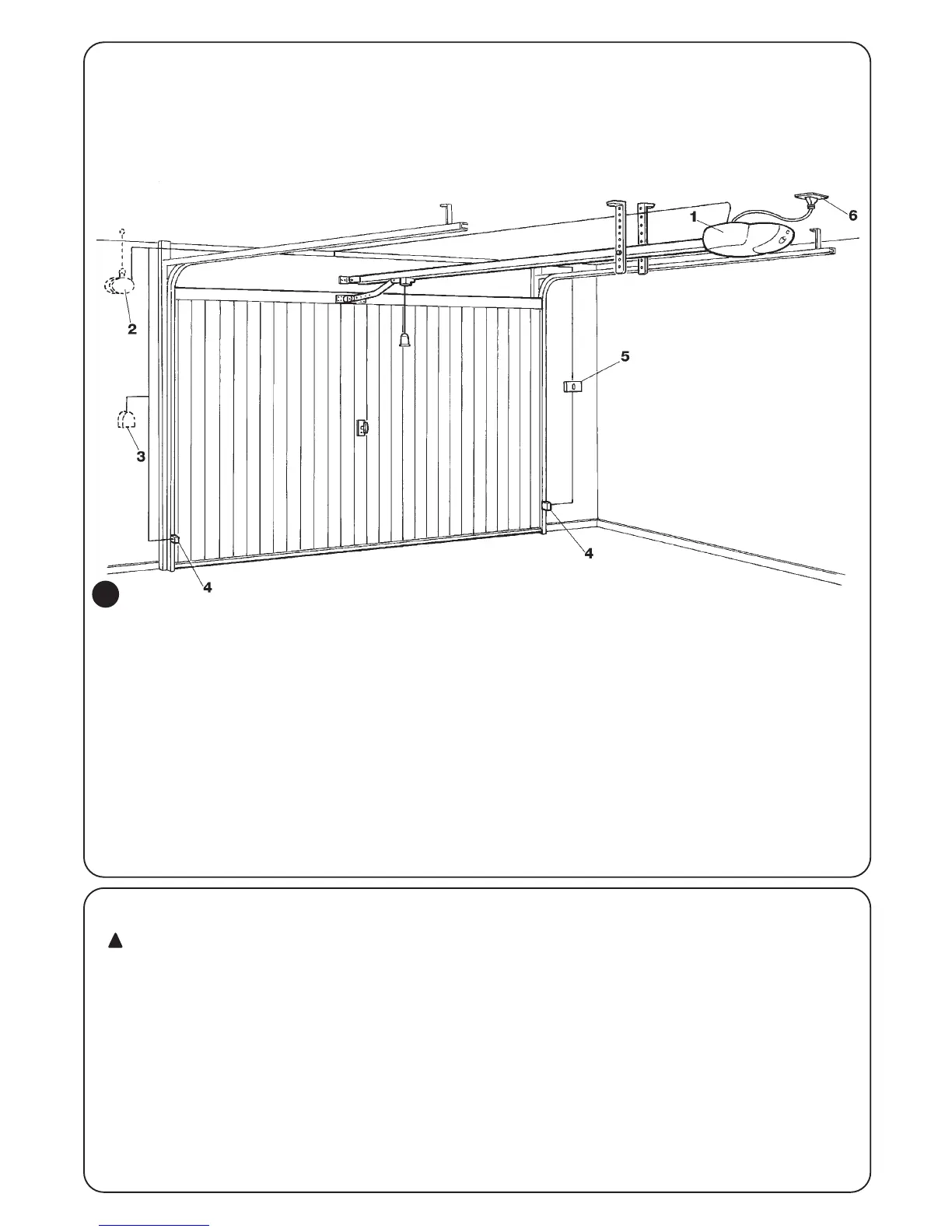

La descrizione è riferita all’impianto tipico visibile in Fig. 2
1. SP6000.
2. Lampeggiante con antenna incorporata (collocato all’esterno)
3. Selettore a chiave o a tastierina (collocato all’esterno),
da collegare all’ingresso “Passo-Passo”.
4. Coppia di fotocellule; da collegare all’ingresso “Foto”.
5. Pulsanti di comando; da collegare all’ingresso “Passo-Passo”
e di “Alt”.
6. Spina di alimentazione.
2

Table of Contents

Other manuals for Nice Spido

Questions and Answers:

Question and Answer IconNeed help?

Do you have a question about the Nice Spido and is the answer not in the manual?

Nice Spido Specifications

SP6000

Power IconPower
power input230 Vac ±10%, 50 / 60Hz
flashing light output voltage24 Vac
flashing light output power25 W
Operating Environment IconOperating Environment
operating temperature-20 °C - 70 °C
maximum duration of a manoeuvre60 seconds
courtesy light time60 seconds
Service Supply IconService Supply
service supply output voltage24 Vac
service supply maximum current200 mA
pause timeProgrammable from 5 to 250 seconds

SP6000/V1

Power IconPower
power input120 Vac ±10%, 50 / 60Hz
