2.3) Połączenia elektryczne
Mając na celu zagwarantowanie bezpieczeństwa
instalatorowi i aby uniknąć uszkodzenia części to podczas
wykonywania połączeń elektrycznych czy podczas zakładania
odbiornika radiowego centrala ma być całkowicie wyłączona.
• Wejścia kontaktów typu NC (zwykle zamknięte), gdy nie są
używane mając zostać połączone w formie mostka ze
"wspólnym 24 V"(z wyłącznością wejść fotokomórek –
wyjaśnienia w części związanej z funkcją fototestu).
• Kiedy jedno wejście posiada więcej kontaktów NC to mają one
być ustawione w SERII pomiędzy sobą.
• Wejścia kontaktów typu NA (zwykle otwarte), gdy nie są
używane mają pozostać wolne.
• Gdy do tego samego wejścia należy więcej kontaktów NA to
mają być ustawione RÓWNOLEGLE pomiędzy sobą.
• Kontakty mają być typu mechanicznego i bez jakiegokolwiek
napięcia, nie dozwolone są połączenia stadium typu
okreśonego jak: "PNP", "NPN", "Open Collector" itp.
!
2.2) Typowe urządzenie
Mając na celu wyjaśnienie niektórych określeń i niektórych cech
urządzenia automatyzacji do drzwi przedstawiamy przykład
typowego urządzenia do drzwi garażowych wahadłowych.
Opis

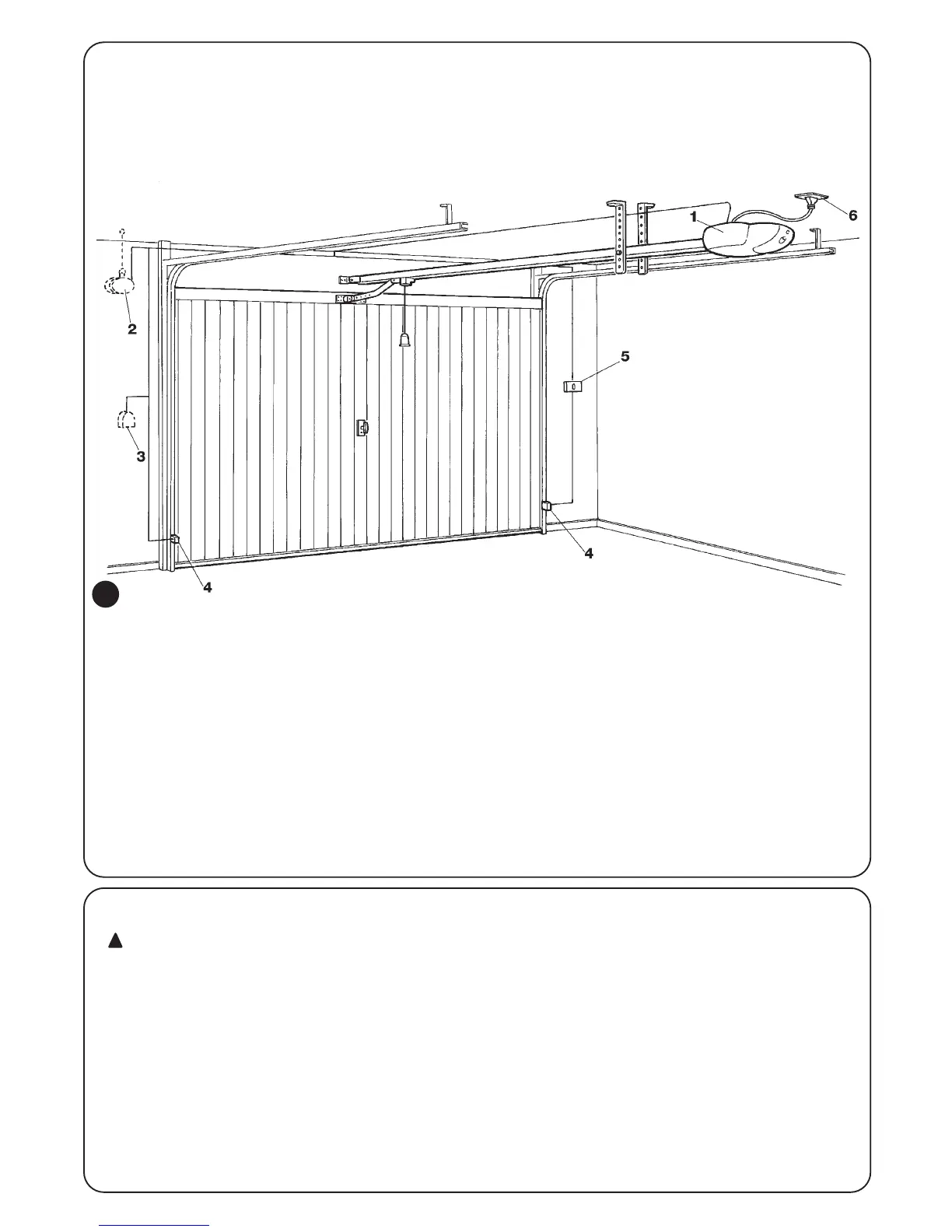

Opis odnosi się do urządzenia typowego widocznego na Fig.2.
1. SP6000
2. Lampa sygnalizacyjna z zamontowaną anteną (umieszczona
na zewnątrz)
3. Selektor na klucz lub z klawiaturą (umieszczone na
zewnątrz); do podłączenia w wejściu Skok po skoku
4. Para fotokomórek; do podłączenia przy wejściu FOTO
5. Przyciski sterownicze; do podłączenia przy wejściu Skok po
Skoku i ALT
6. Wtyczka do napięcia
