2.3.2) Descripción de las conexiones
Damos una descripción breve de las posibles conexiones de la central hacia el exterior.
Bornes Funciones Descripción
1-2 LUCY/TX Fotocélula Salida auxiliar (24Vca). En esta salida se puede conectar la luz intermitente LUCY
24Vca (corriente alterna - con potencia máxima de la bombilla de 25W) y el transmisor
de las fotocélulas si se programa la función “Fototest” (véanse Figs. 6a - 6b).
3-4 24VAC Salida de 24 Vca (corriente alterna) para la alimentación de los dispositivos (Fotocélulas,
Radio, etc.) máximo 200 mA.
5-6 Stop Entrada con función de “Stop” (emergencia, bloqueo o seguridad exterior). Es tipo NC.
5-7 Fotocélula Entrada para dispositivos de seguridad (fotocélulas, bordes neumáticos). Es tipo NC.
5-8 Paso a Paso Entrada de accionamiento con funcionamiento cíclico (“Abrir - Stop - Cerrar - Stop”); el
botón PP (referencia G Fig. 1a) activa esta entrada.
9-10 Antena Entrada para la antena del radiorreceptor opcional
LED OK
ALT
PASSO PASSO FOTO
COMUNE 24Va.c.
0V ANTENNA 0V
LUCY / TX FOTO
12
3
4
56
7
8
910
RADIO
RAMMAZIONE (PROG)
O PASSO (PP)

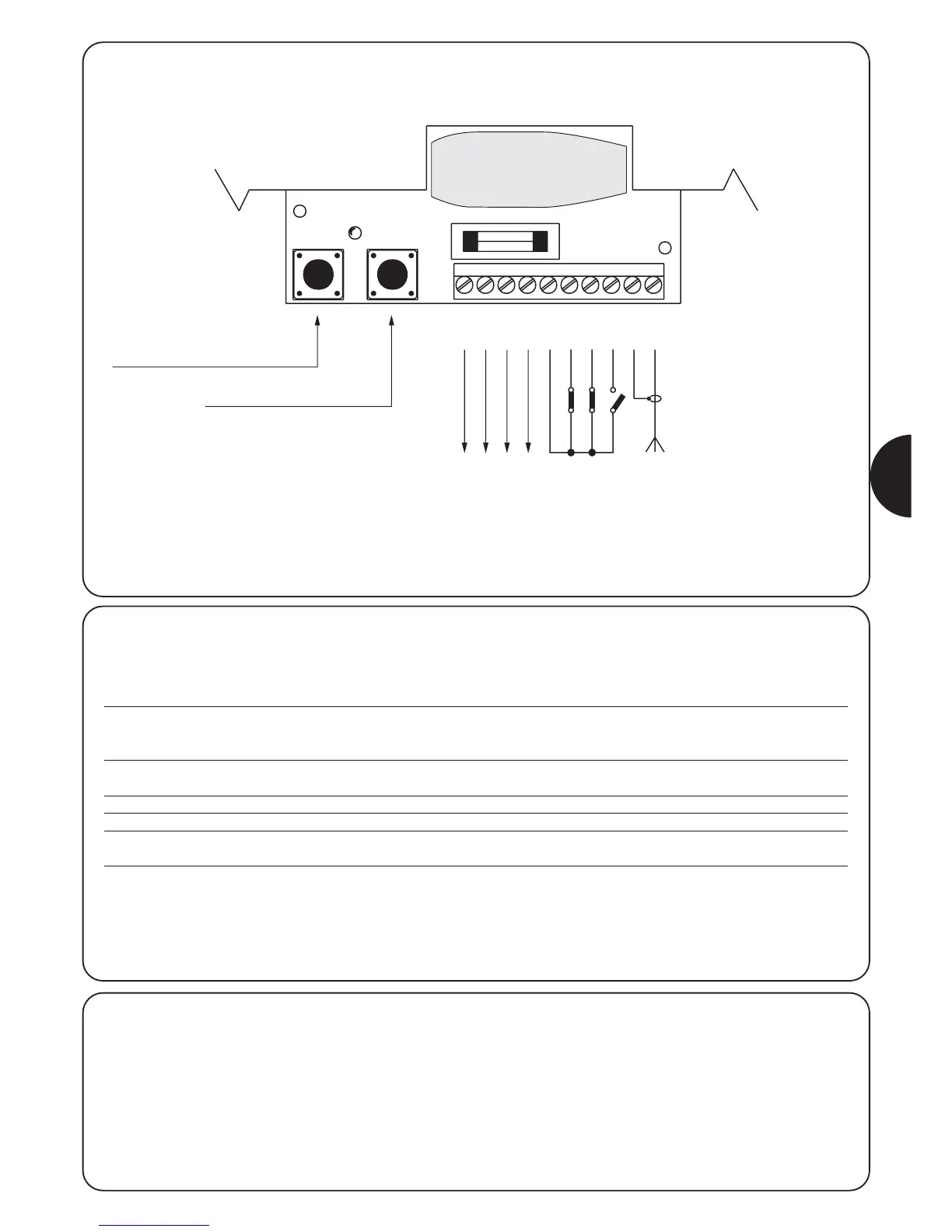

2.3.1) Esquema eléctrico
BOTÓN PROGRAMACIÓN (PROG)
BOTÓN “PASO A PASO” (PP)
LUCY / TX FOTOCÉLULA
0V 0V
24 Vac
COMÚN
STOP
FOTOCÉLULA
PASO A PASO
ANTENA
2.3.3) Notas sobre las conexiones
La mayoría de las conexiones es muy sencilla, una gran cantidad son
conexiones directas a un solo usuario o contacto. En las siguientes
figuras se indican algunos ejemplos sobre cómo conectar los
dispositivos exteriores.
Fig. 5: Conexión de la luz intermitente y fotocélulas con “Fototest”
desactivado.
Fig. 6: Conexión de la luz intermitente y fotocélulas con “Fototest”
activo.
Fig. 7: Conexión del selector de llave
Fig. 8: Conexión de un radiorreceptor exterior
(refiérase a los dibujos de la cubierta).
