F
27
L’armoire de commande de l’opérateur SP6000 est adaptée pour
l’ouverture et la fermeture de portes sectionnelles, basculantes à
contrepoids, basculantes à ressorts, actionnées par des opérateurs
électromécaniques équipés de moteurs fonctionnant à 24 Vcc.
La carte comprend un système pour le contrôle de la force
développée par le moteur, à travers la mesure du courant absorbé.
Ce système permet de reconnaître d’éventuels obstacles au cours du
mouvement normal (protection anti-écrasement).
La sensibilité est réglable dans la phase de programmation.

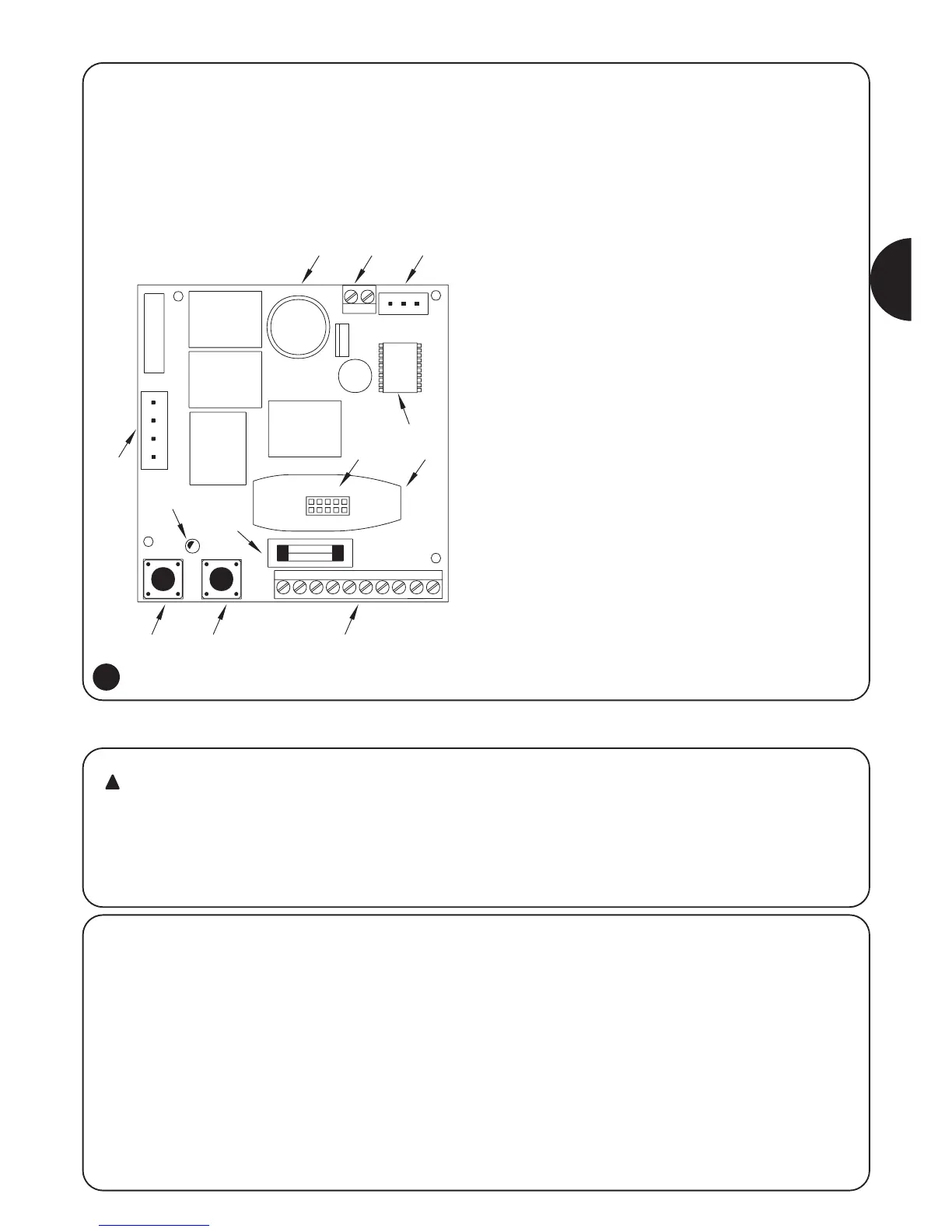

Pour faciliter l’identification des composants de l’armoire de
commande, la Fig. 1a représente les composants les plus
significatifs.
1) Description du produit:
2.1) Contrôles préliminaires
Avant toute opération, vérifier que tout le matériel est adapté à
l’installation et conforme à ce qui est prévu par les normes. En plus
de la vérification de tous les points indiqués dans les
"Recommandations pour l’installateur", nous indiquons dans cette
partie une liste des contrôles spécifiques pour l’opérateur SP6000.
• Vérifier la robustesse et la consistance mécanique de la porte, le
respect des espaces de dégagement et des distances minimums.
• La ligne d’alimentation doit être protégée par un interrupteur
magnétothermique et par un interrupteur différentiel.
• Alimenter l’armoire de commande en branchant la fiche électrique
incorporée au produit. S’il se révèle nécessaire de prolonger le
câble, utiliser un câble de 3 x 1,5 mm
2
.
• Pour les connexions de la partie à très basse tension de sécurité,
utiliser des câbles d’une section minimum de 0,25 mm
2
.
Utiliser des câbles blindés si la longueur dépasse 30 m en mettant
le blindage à la terre seulement du côté de l’armoire.
2) Installation
Nous rappelons que les automatismes de portes et de
portails doivent être installés exclusivement par du
personnel technique qualifié et dans le plein respect des
normes. Suivre attentivement les recommandations
données dans le chapitre "Recommandations pour
l’installateur".
!
1a
A
B
C
D
E
F
G
H
I
L
M
N
O
P
Q
R
Description
A Relais manœuvre de fermeture (FERME)
B Relais manœuvre d’ouverture (OUVRE)
C Relais changement de vitesse (RAPIDE)
D Connecteur pour transformateur
E LED OK
F Touche de programmation (PROG)
G Touche Pas-à-Pas (PP)
H Fusible de basse tension (2A) rapide
I Bornier de connexion entrées et sorties
L Boîtier récepteur radio
M Connecteur pour récepteur radio
N Relais sortie clignotant/ “Photo-test“
O Micro-contrôleur
P Connecteur pour microinterrupteurs de fin de course
Q Bornier de connexion du moteur
R Éclairage automatique
