28
2.3) Connexions électriques
Pour garantir la sécurité de l’installateur et pour éviter
d’endommager les composants, quand on effectue les
connexions électriques ou qu’on branche le récepteur
radio, l’armoire de commande doit absolument être éteinte.
Les entrées des contacts de type NF (Normalement Fermé), quand
elles ne sont pas utilisées, doivent être shuntées avec "commun
24V" (sauf les entrées des photocellules, pour plus de précisions
voir la fonction photo-test).
S’il y a plusieurs contacts NF pour la même entrée, il faut les
connecter en série.
Les entrées des contacts de type NO (Normalement Ouvert),
quand elles ne sont pas utilisées, doivent être laissées libres.
S’il y a plusieurs contacts NO pour la même entrée, il faut les
connecter en parallèle.
Les contacts doivent absolument être de type mécanique et libres
de toute puissance. Les connexions à étages type "PNP", "NPN",
"Open Collector", etc., ne sont pas admises.
!
2.2) Installation typique
Pour préciser certains termes et certains aspects d’un automatisme
pour portes, nous donnons un exemple typique d’installation sur une
porte sectionnelle et sur une porte basculante.

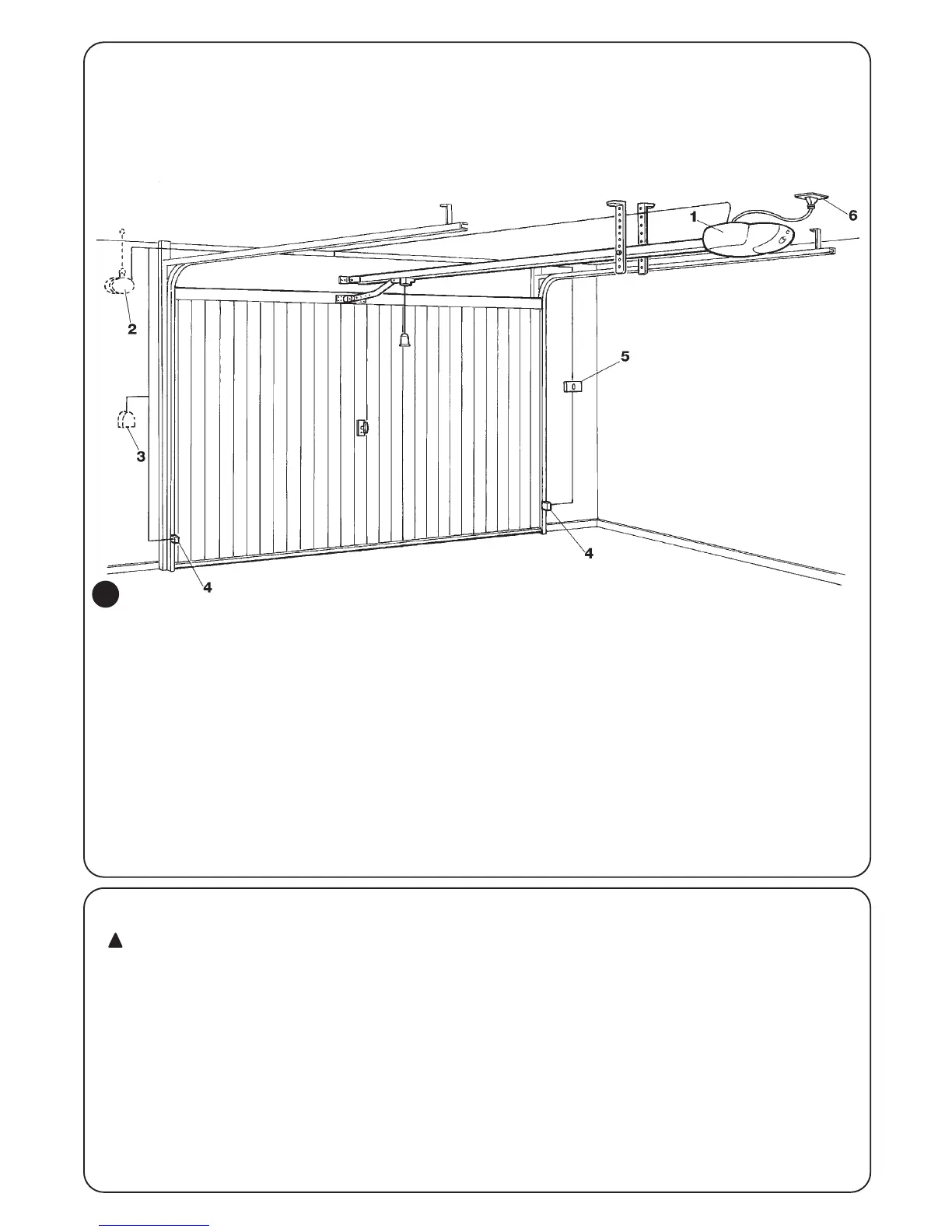

Description
La description se réfère à l’installation typique visible à la Fig. 2.
1. SP6000.
2. Clignotant avec antenne incorporée (placé à l’extérieur)
3. Sélecteur à clé ou clavier à code (placé à l’extérieur);
à connecter à l’entrée Pas-à-Pas
4. Paire de photocellules; à connecter à l’entrée photo
5. Touches de commande; à connecter à l’entrée Pas-à-Pas et
halte
6. Fiche d’alimentation.
2

Table of Contents

Other manuals for Nice Spido

Questions and Answers:

Question and Answer IconNeed help?

Do you have a question about the Nice Spido and is the answer not in the manual?

Nice Spido Specifications

SP6000

Power IconPower
power input230 Vac ±10%, 50 / 60Hz
flashing light output voltage24 Vac
flashing light output power25 W
Operating Environment IconOperating Environment
operating temperature-20 °C - 70 °C
maximum duration of a manoeuvre60 seconds
courtesy light time60 seconds
Service Supply IconService Supply
service supply output voltage24 Vac
service supply maximum current200 mA
pause timeProgrammable from 5 to 250 seconds

SP6000/V1

Power IconPower
power input120 Vac ±10%, 50 / 60Hz
