E
51
La central que acciona el SP6000 es idónea para el movimiento de
puertas seccionales, puertas basculantes con contrapesos, puertas
basculantes de muelles, accionadas por actuadores
electromecánicos con motores que funcionan a 24 Vcc.
La tarjeta tiene un sistema para el control de la fuerza desarrollada
por el motor mediante la medición de la corriente absorbida.
Este sistema permite reconocer posibles obstáculos durante el
movimiento normal (protección antiaplastamiento).
La sensibilidad se configura durante la programación.

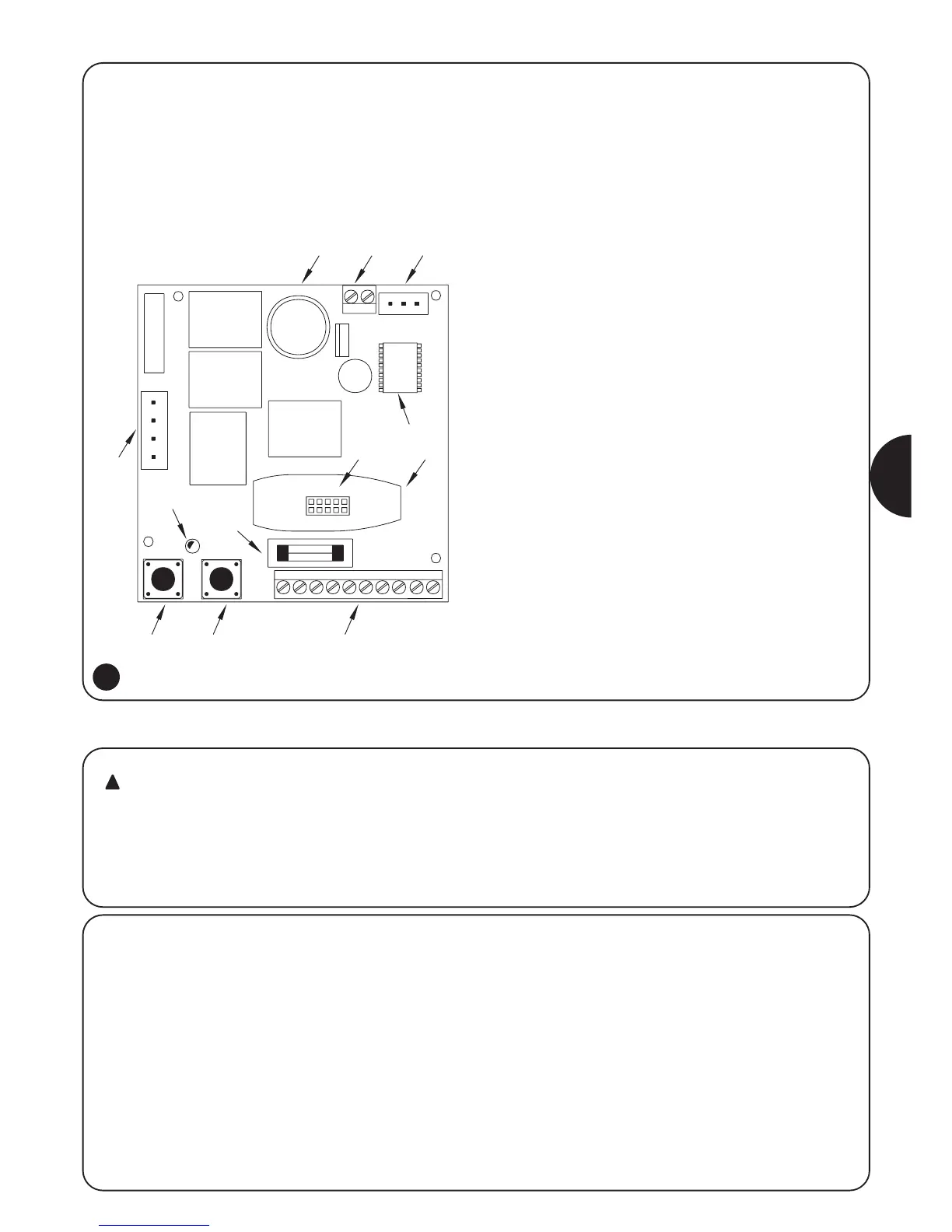

Para facilitar el reconocimiento de las piezas de la central, en la
fig. 1a se muestran los componentes más significativos.
1) Descripción del producto
2.1) Controles preliminares
Antes de empezar cualquier operación, controle que todo el material
sea adecuado a la instalación y de acuerdo con cuanto previsto por
las normas. Además de verificar todos los aspectos indicados en el
fascículo “Advertencias para el instalador”, en esta parte indicamos
una lista de controles específicos para el motorreductor SP6000.
• Controle la robustez y consistencia mecánica de la puerta, el
respeto de las distancias de seguridad y de las distancias mínimas.
• La línea de alimentación debe estar protegida por un interruptor
magnetotérmico y por un interruptor diferencial.
• Alimente la central a través del enchufe del producto. Si fuera
necesario prolongar el cable, utilice un cable de 3 x 1,5 mm
2
.
• En las conexiones de las piezas de baja tensión de seguridad use
cables de sección mínima de 0,25 mm
2
.
Use cables de conductores encerrados si la longitud es superior a
30 m, conectando el cable de masa sólo del lado de la central.
2) Instalación
Recuerde que los sistemas de cancelas y puertas
automáticas tienen que ser instalados sólo por personal
técnico cualificado y respetando las normas vigentes. Siga
con atención las advertencias del fascículo: “Advertencias
para el instalador”.
!
1a
A
B
C
D
E
F
G
H
I
L
M
N
O
P
Q
R
Descripción
A Relé maniobra de cierre (CERRAR)
B Relé maniobra de apertura (ABRIR)
C Relé cambio de velocidad (VELOZ)
D Enchufe para la conexión del transformador
E Led OK
F Botón de programación (PROG)
G Botón Paso a Paso (PP)
H Fusible de baja tensión (2A) rápido
I Caja de conexiones de las entradas y salidas
L Caja radiorreceptor
M Enchufe para la conexión del radiorreceptor
N Relé salida luz intermitente / “Fototest”
O Microcontrolador
P Enchufe para la conexión de los fines de carrera
Q Caja de conexiones para la conexión del motor
R Luz de cortesía
