2.3.2) Description des connexions
Nous donnons ci-après une brève description des connexions possibles de l’armoire de commande vers l’extérieur.
Bornes Fonctions Description
1-2 LUCY/TX photo Sortie auxiliaire (24 Vca). À cette sortie il est possible de connecter le clignotant LUCY
24 Vca (courant alternatif - avec puissance maximum de la lampe 25 W) et l’émetteur
des photocellules si la fonction photo-test est programmée (voir Fig. 6a-6b).
3-4 24 VCA Sortie 24 Vca (courant alternatif) pour alimentation services (photocellules, Radio, etc.)
maximum 200 mA.
5-6 Halte Entrée avec fonction de halte (urgence, blocage ou sécurité extrême). De type NF
5-7 Photo Entrée pour dispositifs de sécurité (photocellules, barres palpeuses). De type NF.
5-8 Pas-à-Pas Entrée de commande avec fonctionnement cyclique (OUVRE - STOP - FERME - STOP),
la touche PP (réf. G, Fig. 1a) active cette entrée
9-10 Antenne Entrée pour l’antenne du récepteur radio en option.
LED OK
ALT
PASSO PASSO FOTO
COMUNE 24Va.c.
0V ANTENNA 0V
LUCY / TX FOTO
12
3
4
56
7
8
910
RADIO
RAMMAZIONE (PROG)
O PASSO (PP)

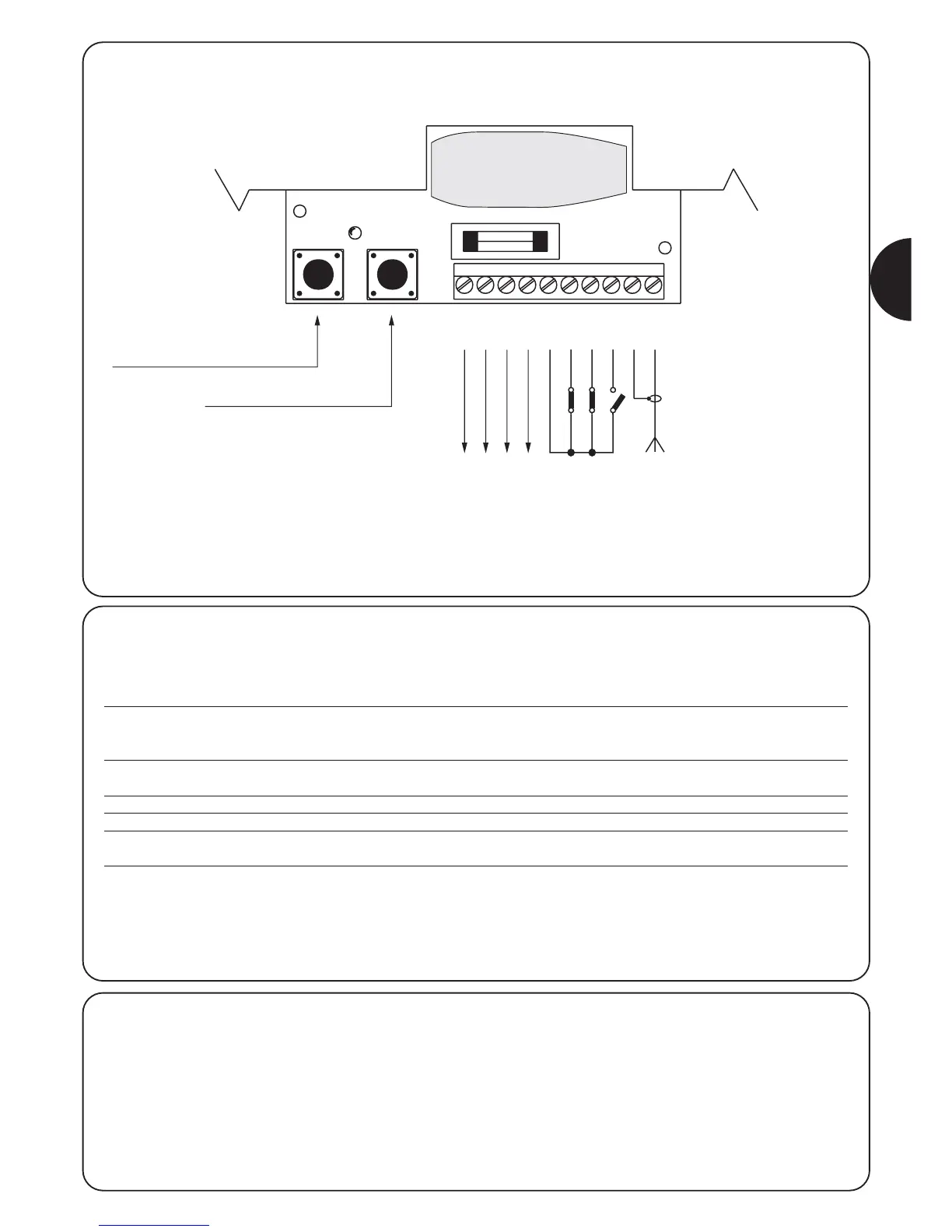

2.3.1) Schéma électrique
TOUCHE DE PROGRAMMATION (PROG)
TOUCHE "PAS-À-PAS" (PP)
LUCY/TX PHOTO
0V 0V
24 Vac
COMMUN
HALTE
PAS-À-PAS
ANTENNE
2.3.3) Notes sur les connexions
La plupart des connexions sont extrêmement simples, pour une
bonne part il s’agit de connexions directes à un seul utilisateur ou
contact.
Les figures qui suivent donnent quelques exemples de connexion des
dispositifs extérieurs.
Fig. 5: Connexion clignotant et photocellules avec Photo-test
désactivé
Fig. 6: Connexion clignotant et photocellules avec Photo-test
activé
Fig. 7: Connexion sélecteur à clé
Fig. 8: Connexion radio extérieure
(Se référer aux dessins sur la couverture)
