Centrala, która steruje SP6000 jest przeznaczona do ruchu drzwi
garażowych sekcyjnych i wahadłowych na przeciwciężar, na
sprężyny, z napędem z aktuatorów elektromechanicznych, z
silnikami pracującymi przy 24 V ps.
Karta uaktywnia system kontroli siły, wytworzonej przez silnik,
poprzez pomiar mocy wchłonionej.
Ten system służy do rozpoznania ewentualnych przeszkód
podczas zwykkego ruchu (zabezpieczenie przed zgnieceniem).
Czułość może być uregulowana w fazie programowania.

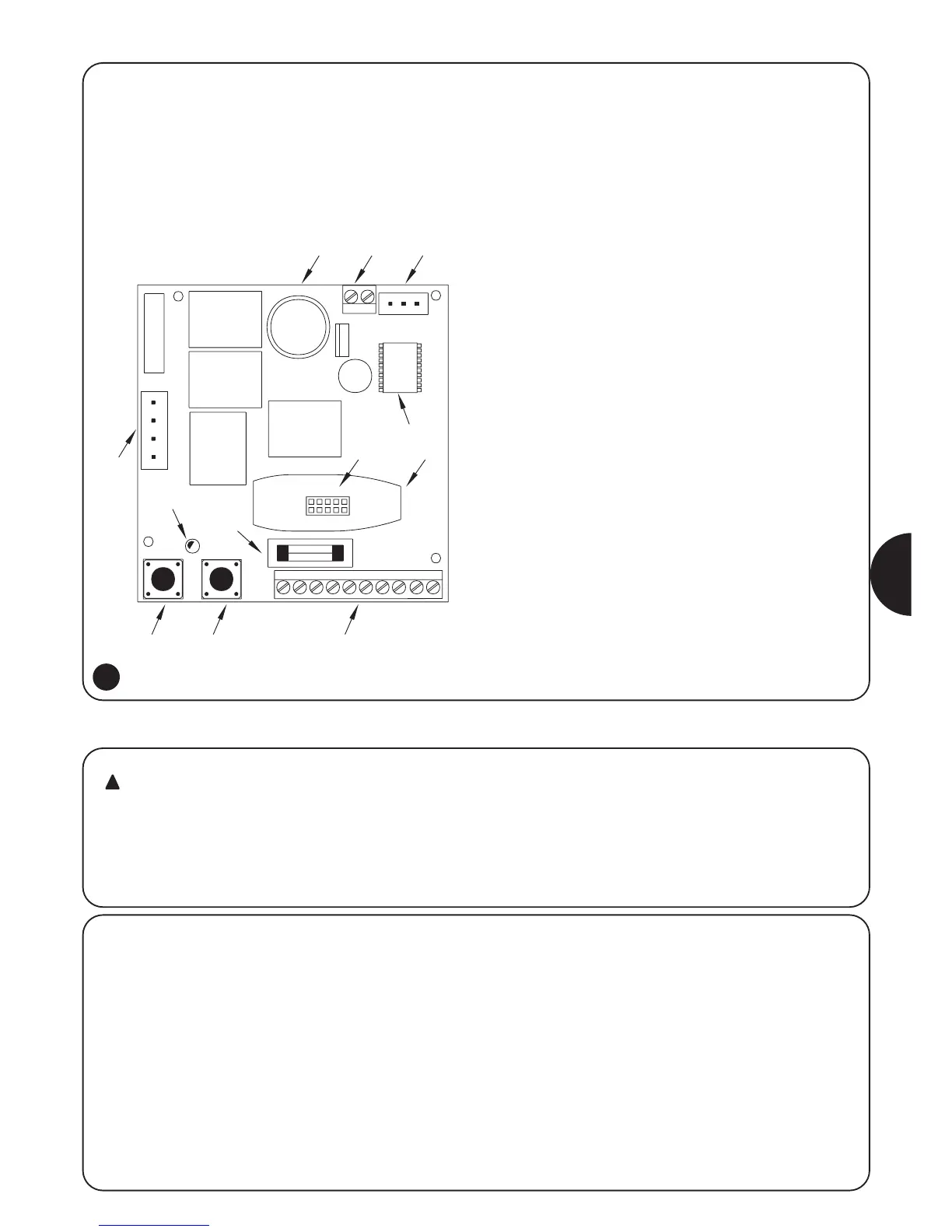

Aby ułatwić rozpoznanie części centrali na Fig. 1a wskazane są
części podstawowe.
1) Opis produktu
2.1) Wstępna kontrola
Przed przystąpieniem do wykonywania jakiejkolwiek czynności
należy sprawdzić, czy materiał jest dostosowany do instalowania i
czy jest zgodny z normami. Oprócz kontroli opisanej w "Uwagi dla
instalatora", w tej części przedstawiamy spis poszczególnych
kontroli specyficznych motoreduktora SP6000.
• Wykonać kontrolę trwałości i solidności mechanicznej drzwi,
zabezpieczeń i minimalnych odległości.
• Linia zasilająca ma posiadać bezpiecznik magneto termiczny i
wyłącznik różnicowy.
• Podłączyć napięcie wtyczką, która znajduje się w produkcie.
Gdy będzie to konieczne należy zastosować przedłużacz
przewodu elektrycznego o przekroju 3 x 1,5 mm
2
• Połączenia części z niskim napięciem bezpieczeństwa wykonać
przewodami o minimalnym przekroju 0,25 mm
2
Gdy odległość przekracza 30 m należy zastosować przewody
opancerzone, oplot uziemienia po stronie centrali.
2) Instalowanie
Przypominamy, że urządzenia do bram i drzwi
automatycznych mają być zainstalowane tylko przez personel
z kwalifikacją i przestrzegając norm prawnych.
Należy kierować się uważnie instrukcjami umieszczonymi w
rozdziale " Uwagi dla instalatora".
Opis
A Przekaźnik ruchu zamykania (ZAMYKA)
B Przekaźnik ruchu otwierania (OTWIERA)
C Przekaźnik zmiany prędkości (SZYBKI)
D Łącze na podłączenie transformatora
E Dioda OK
F Przycisk programowania (PROG)
G Przycisk Skok po skoku (PP)
H Bezpiecznik topikowy niskiego napięcia (2A) szybki
I Tablica zaciskowa połączeń wejść i wyjść
L Box odbiornika radiowego
M Łącze odbiornika radiowego
N Przekaźnik wyjścia lampy sygnalizacyjnej/Fototest
O Mikrokontrola
P Łącze na podłączenie wyłącznika krańcowego
Q Tablica zaciskowa na podłączenie silnika
R "Światło grzecznościowe"
