2.3) Elektrische Anschlüsse
Um die Sicherheit des Installateurs zu gewährleisten
und um Schäden an den Bauteilen während der
Durchführung der elektrischen Anschlüsse oder beim
Einschalten des Funkempfängers zu vermeiden, muss die
Steuerzentrale auf jeden Fall ausgeschaltet werden.
• Die Eingänge der NC-Kontakte (normalerweise geschlossenen K.)
müssen bei Nichtbenutzung mit dem “gemeinsamen 24 V Leiter”
überbrückt werden (ausgenommen die Eingänge der Photozellen,
zum besseren Verständnis s. Funktion Photozellen-Test).
• Sollten an einem Eingang mehrere NC-Kontakte vorhanden sein,
müssen diese untereinander “Reihen geschaltet” werden.
• Die Eingänge der NA-Kontakte (Normalerweise geöffneten K.)
müssen bei Nichtbenutzung freigelassen werden.
• Sollten an einem Eingang mehrere NA-Kontakte vorhanden sein,
müssen diese untereinander “parallel geschaltet” werden.
• Die Kontakte müssen auf jeden Fall mechanisch und ohne
jegliches Potential sein. Stufenschaltungen wie die sog. “PNP”,
“NPN” und “Open Collector”-Anschlüsse u.s.w. sind unzulässig.
!
2.2) Typische Anlage
Um einige Begriffe und einige Aspekte einer Automatisierungsanlage
für Tore besser zu erklären, nennen wir Ihnen im folgenden ein
typisches Beispiel für die Anlage eines Schwingtores.
Beschreibung

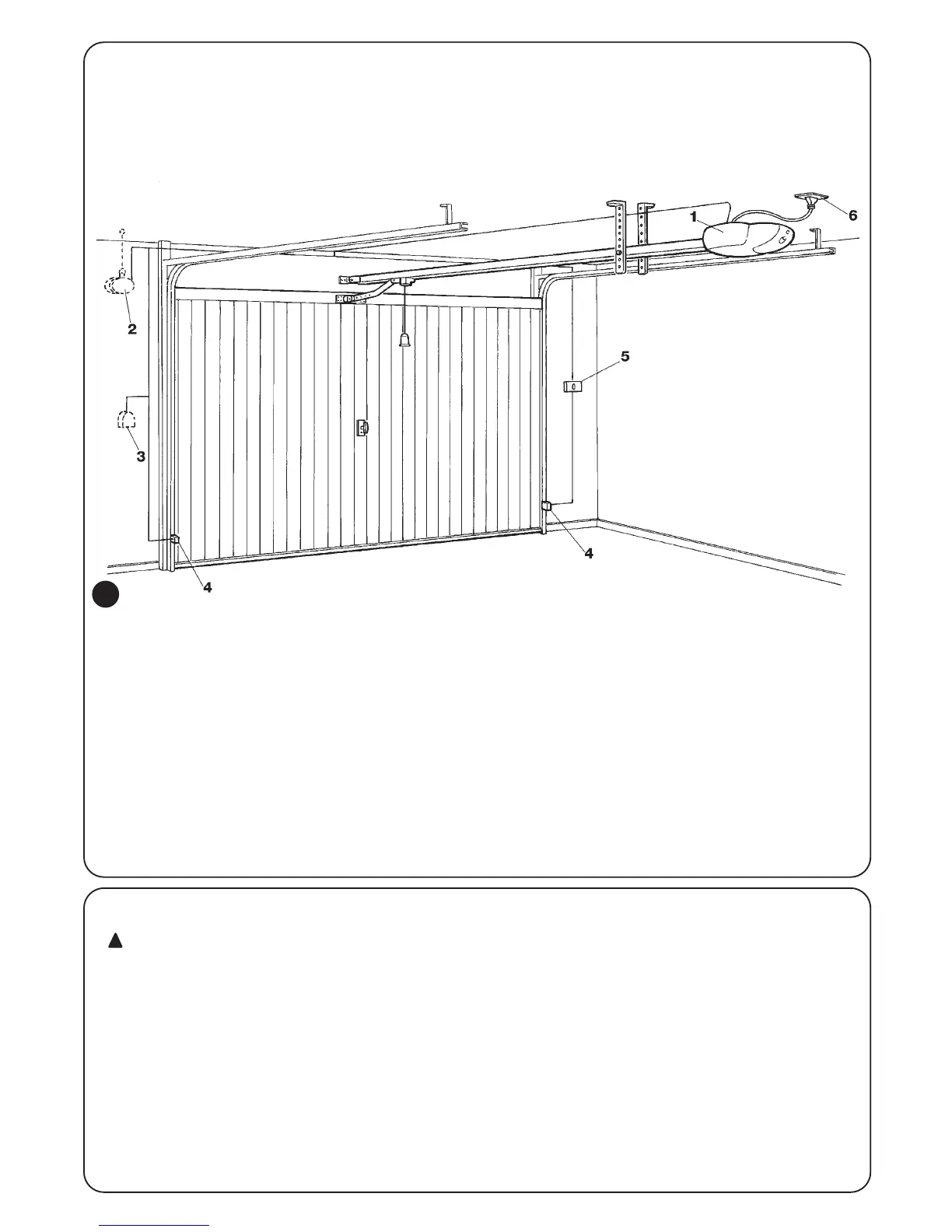

Eine typische Anlage wird in Abb. 2 gezeigt.
1. SP6000.
2. Blinkleuchte mit eingebauter Antenne (auf der Außenseite)
3. Schlüsseltaster oder kleine Tastatur (auf der Außenseite),
die am Eingang des Schrittzyklus angeschlossen wird.
4. Photozellen-Paar; wird am photozellen-Eingang
angeschlossen.
5. Steuertasten werden am Eingang des Schrittzyklus und an
HALT angeschlossen.
6. Stecker für die Stromversorgung.
