2.3.2) Descrizione dei collegamenti
Riportiamo una breve descrizione dei possibili collegamenti della centrale verso l’esterno.
Morsetti Funzioni Descrizione
1-2 LUCY/TX Foto Uscita ausiliaria (24Vac). In questa uscita può essere collegato il lampeggiante LUCY
24Vac (corrente alternata – con potenza massima della lampada 25W) e il
trasmettitore delle fotocellule nel caso venga programmata la funzione ”Fototest”
(vedere Figg. 6a – 6b)
3-4 24Vac Uscita 24Vac (corrente alternata) per alimentazione servizi (Fotocellule, Radio, ecc.)
massimo 200mA
5-6 Alt Ingresso con funzione di “Alt” (emergenza, blocco o sicurezza estrema). È di tipo NC
5-7 Foto Ingresso per dispositivi di sicurezza (fotocellule, coste pneumatiche). È di tipo NC
5-8 Passo-Passo Ingresso di comando con funzionamento ciclico (“Apre – Stop – Chiude – Stop”),
il tasto PP (riferimento G, Fig. 1a) attiva questo ingresso
9-10 Antenna Ingresso per l'antenna del ricevitore radio opzionale
LED OK
ALT
PASSO PASSO FOTO
COMUNE 24Va.c.
0V ANTENNA 0V
LUCY / TX FOTO
12
3
4
56
7
8
910
RADIO
RAMMAZIONE (PROG)
O PASSO (PP)

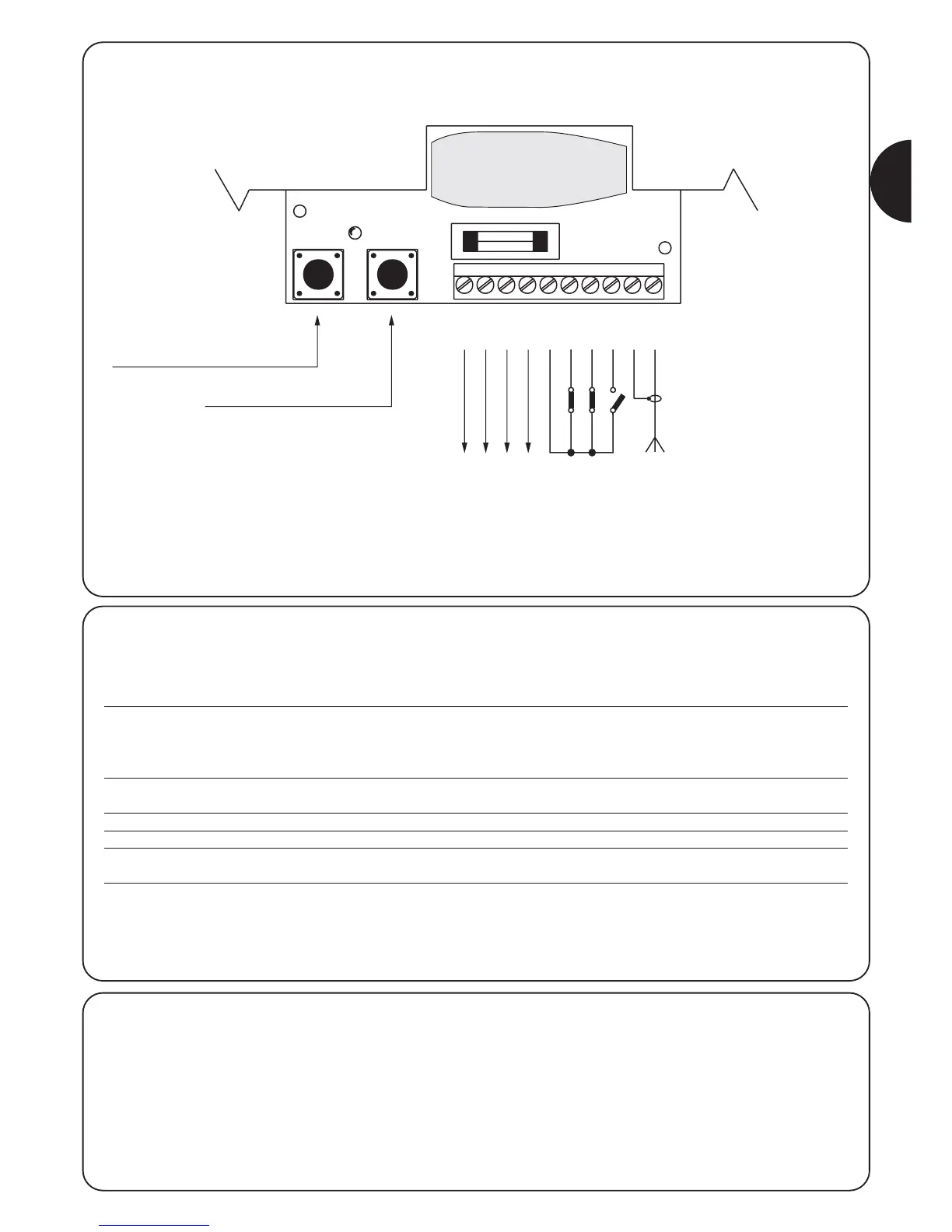

2.3.1) Schema elettrico
TASTO DI PROGRAMMAZIONE (PROG)
TASTO “PASSO-PASSO” (PP)
LUCY / TX FOTO
0V 0V
24 Vac
COMUNE
ALT
FOTO
PASSO-PASSO
ANTENNA
2.3.3) Note sui collegamenti
La maggior parte dei collegamenti è estremamente semplice, buona
parte sono collegamenti diretti ad un singolo utilizzatore o contatto.
Nelle figure seguenti sono indicati alcuni esempi di come collegare i
dispositivi esterni.
Figg. 5: Collegamento lampeggiante e fotocellule con “Fototest”
disattivato
Figg. 6: Collegamento lampeggiante e fotocellule con “Fototest”
attivato
Figg. 7: Collegamento selettore a chiave
Figg. 8: Collegamento radio esterna
(Fare riferimento ai disegni in copertina)
