INSTRUCTIONS D’UTILISATION
FRANÇAIS
SC350 9099122000(1)2011-01
9

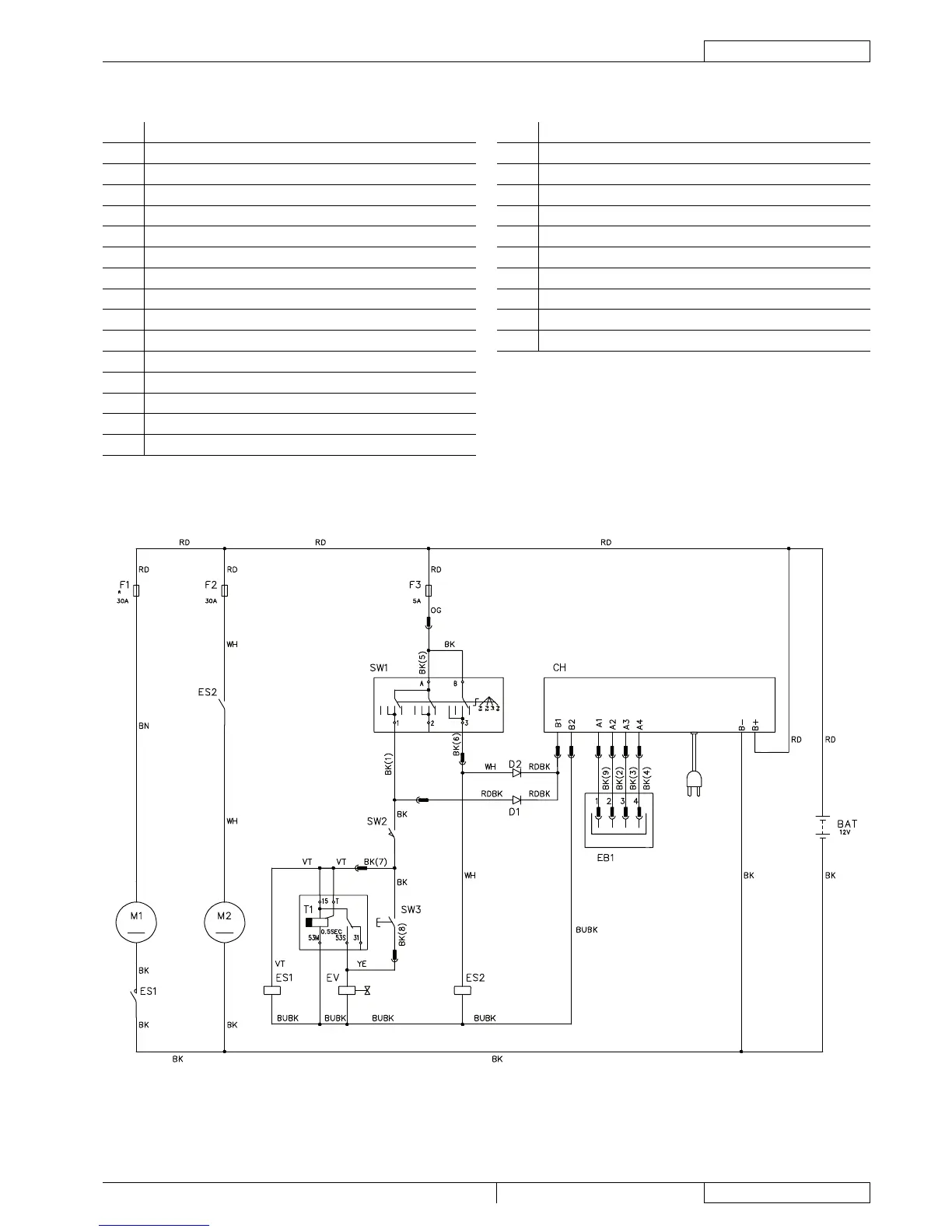

SCHEMA ELECTRIQUE
Légende
BAT Batterie 12 V
CH Chargeur de batterie
D1 Diode
D2 Diode
EB1 Carte chargeur de batterie
ES1 Télérupteur moteur brosse
ES2 Relais moteur aspirateur
EV Electrovanne solution
F1 Fusible restaurable moteur brosses (30 A)
F2 Fusible moteur aspirateur (30 A)
F3 Fusible sélecteur de fonctions (5 A)
M1 Moteur brosse
M2 Moteur système d’aspiration
SW1 Sélecteur de fonctions
SW2 Interrupteur de validation moteur brosse - électrovanne
SW3 Interrupteur débit solution
Codes des couleurs
BK Noir
BU Bleu
BN Marron
GN Vert
GY Gris
OG Orange
PK Rose
RD Rouge
VT Violet
WH Blanc
YE Jaune
P100406
