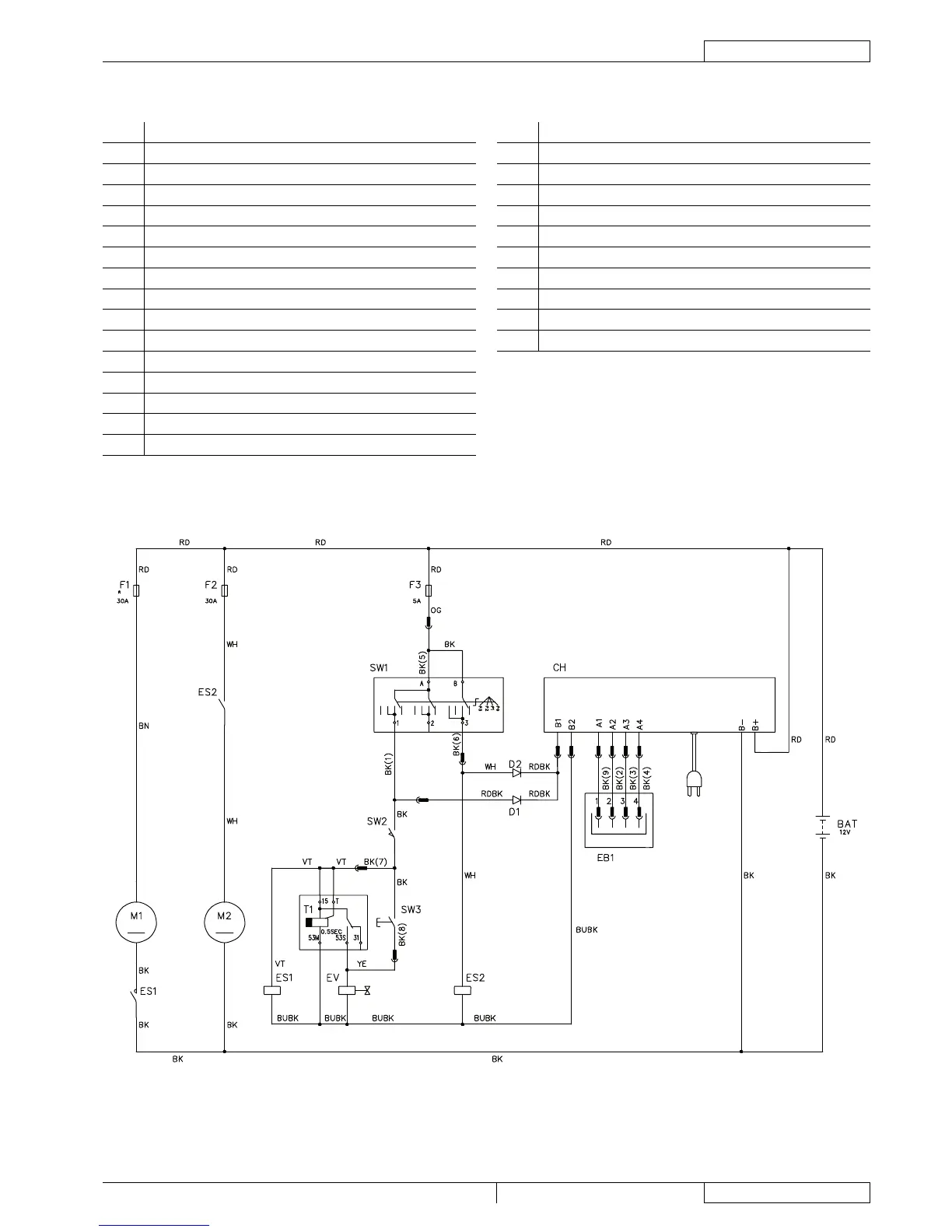

ESQUEMA ELÉCTRICO
Leyenda
BAT Batería 12 V
CH Cargador de baterías
D1 Diodo
D2 Diodo
EB1 Tarjeta electrónica del cargador de baterías
ES1 Telerruptor motor cepillo
ES2 Relé del motor del sistema de aspiración
EV Electroválvula de la solución detergente
F1 Fusible reseteable del motor de los cepillos (30 A)
F2 Fusible del motor del sistema de aspiración (30 A)
F3 Fusible selector funciones (5 A)
M1 Motor del cepillo
M2 Motor del sistema de aspiración
SW1 Selector funciones
SW2 Interruptor de asenso motor cepillo-electroválvula
SW3 Interruptor caudal solución detergente
Códigos colores
BK Negro
BU Azul
BN Marrón
GN Verde
GY Gris
OG Anaranjado
PK Rosado
RD Rojo
VT Morado
WH Blanco
YE Amarillo
