ESPAÑOL
INSTRUCCIONES DE USO
6
9099122000(1)2011-01 SC350

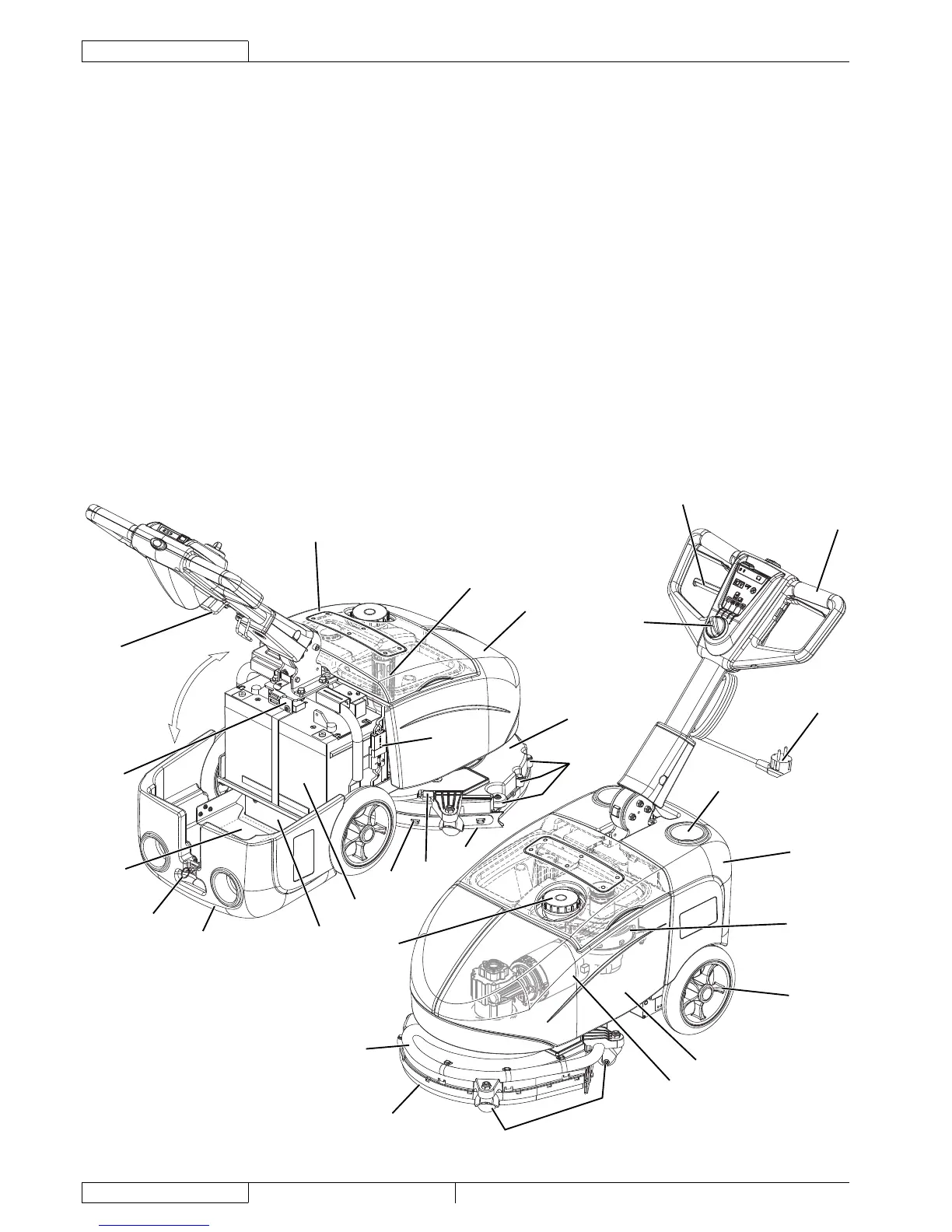

DESCRIPCIÓN DE LA MÁQUINA
ESTRUCTURA DE LA MÁQUINA
Manillar con panel de control y mandos (véase el párrafo 1.
siguiente)
Palanca de ajuste de la inclinación del manillar2.
Perilla de encendido y selección del programa3.
Tapa del compartimiento de las baterías y accesorios4.
Cierre de la tapa5.
Portaobjetos6.
Conector de conexión batería7.
Batería GEL/AGM8.
Cargador de baterías9.
Cable de alimentación del cargador de baterías10.
Soporte del cable del cargador de baterías11.
Cabezal portacepillo/portafi eltro12.
Motorreductor del cabezal portacepillo13.
Tubo de aspiración de la boquilla14.
Parasalpicaduras15.
Ruedas paragolpes del cabezal16.
Ruedas de apoyo del cabezal17.
Boquilla18.
Conjunto cauchos de la boquilla19.
Pinzas de fi jación de las boquillas20.
Tapón de llenado del depósito de la solución detergente21.
Depósito del detergente22.
Depósito del agua de recuperación23.
Tapa transparente con rejilla de aspiración24.
Rejilla de aspiración con cierre automático de fl otador25.
Motor del sistema de aspiración26.
Placa número de serie/datos técnicos27.
Fusibles28.
Ruedas traseras en eje fi jo29.
1
10
6
4
26
29
22
13
17
15
14
21
24
25
23
12
16
19
20
18
8
7
9
4
5
27
28
11
2
3
P100404
