INSTRUÇÕES DE USO
PORTUGUÊS
SC350 9099122000(1)2011-01
9

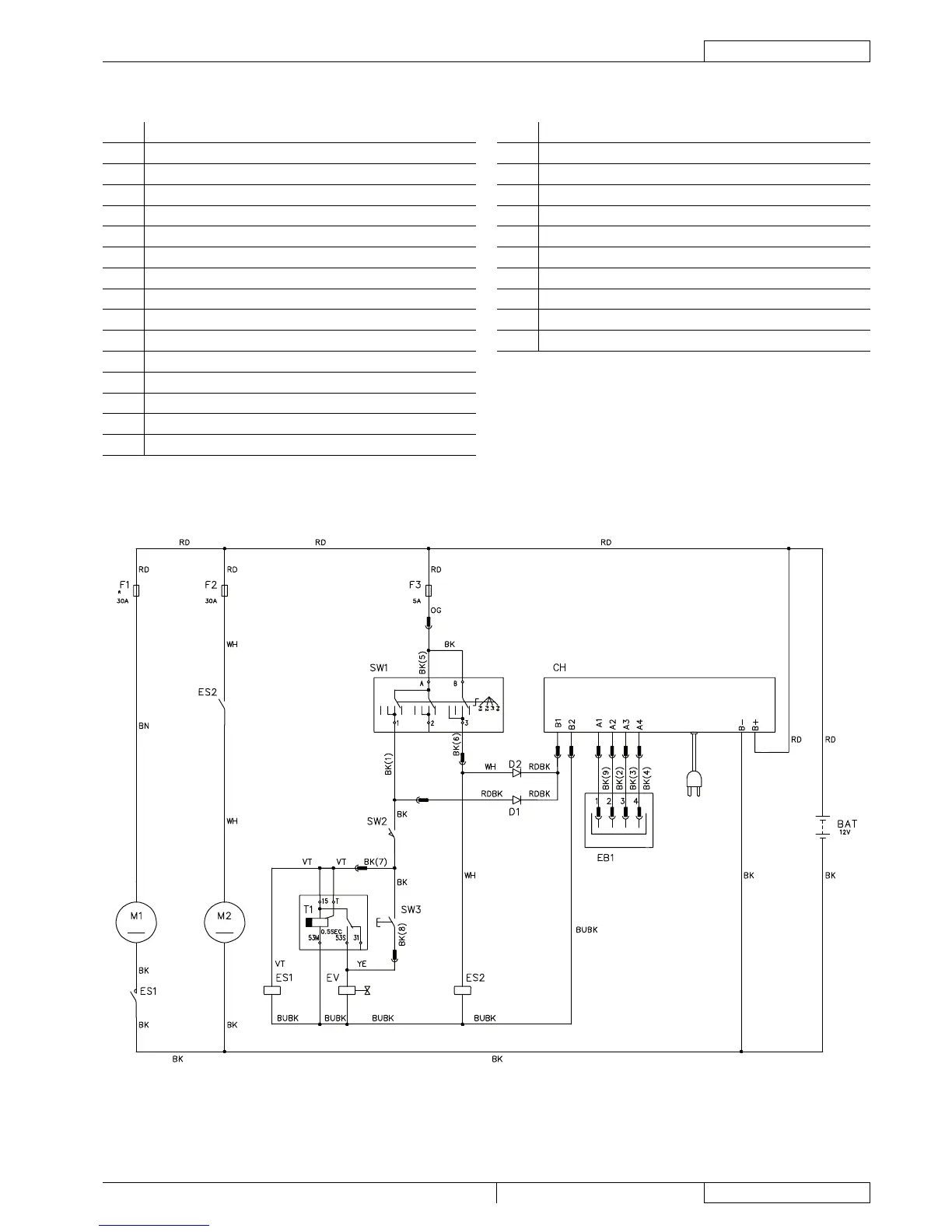

DIAGRAMA ELÉCTRICO
Legenda
BAT Bateria 12 V
CH Carregador de baterias
D1 Díodo
D2 Díodo
EB1 Ficha do carregador de baterias
ES1 Contactores do motor da escova
ES2 Relé do motor do aspirador
EV Electroválvula da solução detergente
F1 Disjuntor do motor das escovas (30 A)
F2 Fusível do motor aspirador (30 A)
F3 Fusível selector das funções (5 A)
M1 Motor da escova
M2 Motor do sistema de aspiração
SW1 Selector de funções
SW2 Interruptor de activação do motor escova-electroválvula
SW3 Interruptor de fl uxo da solução detergente
Código das cores
BK Preto
BU Azul
BN Castanho
GN Verde
GY Cinzento
OG Cor de laranja
PK Rosa
RD Vermelho
VT Roxo
WH Branco
YE Amarelo
P100406
