Electrical System 28Service Manual – SC351

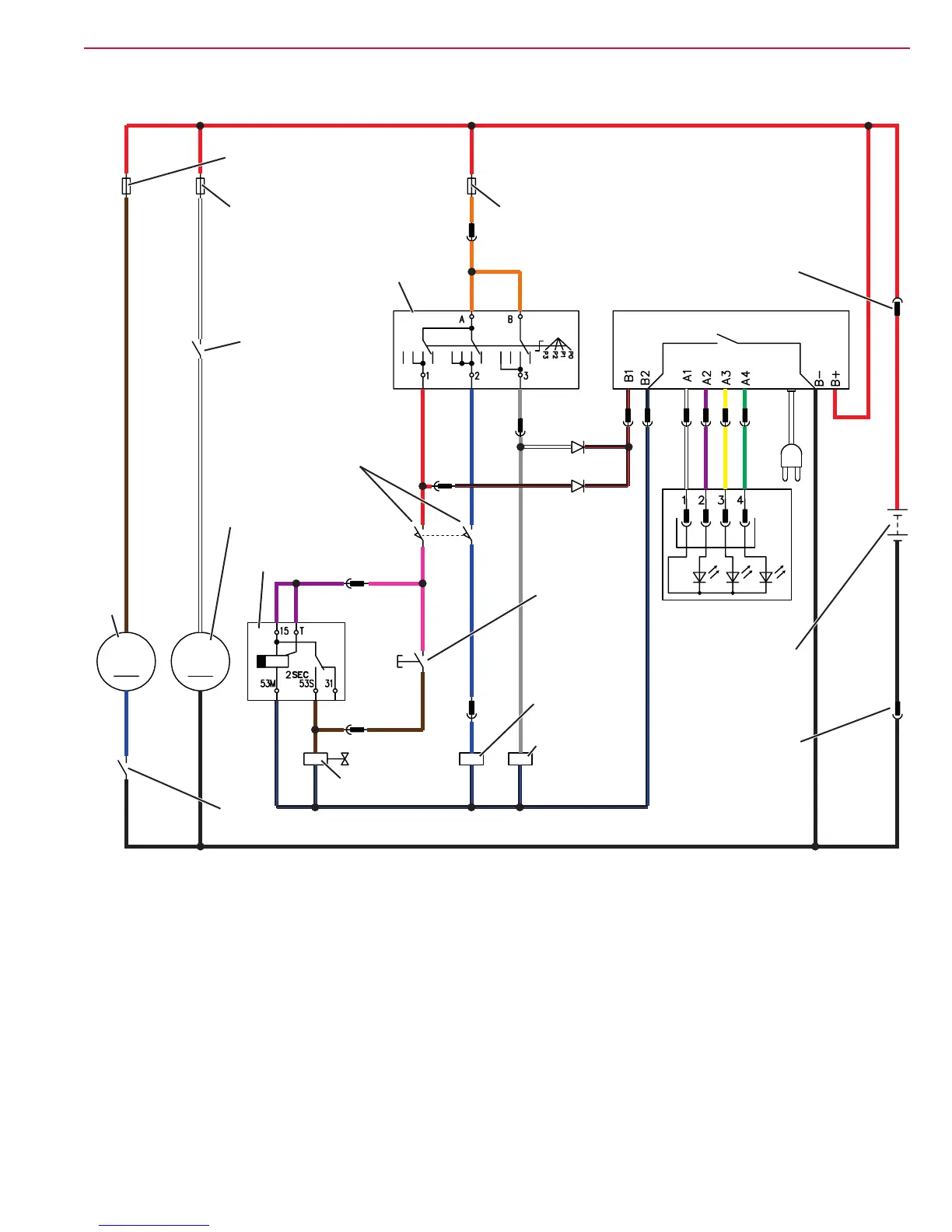

General Wiring Diagram
CONNECTOR (C1)
BATTERY CHARGER (CH)
DIODE (D1)
DIODE (D2)
SOLENOID VALVE (EV)
BRUSH MOTOR FUSE (F1)
VACUUM SYSTEM
MOTOR FUSE (F2)
FUNCTION SELECTOR FUSE (F3)
BRUSH MOTOR
RELAY (K1)
BRUSH MOTOR
RELAY (K1)
VACUUM SYSTEM
MOTOR RELAY (K2)
VACUUM SYSTEM
MOTOR RELAY (K2)
SOLENOID VALVE
TIMER RELAY (KT1)
BRUSH
MOTOR (M1)
VACUUM SYSTEM
MOTOR (M2)
PROGRAM SELECTION
KNOB/ROTARY SWITCH (SW1)
MACHINE START-UP
ENABLING
PUSH-BUTTON (SW2)
SOLUTION FLOW
SWITCH (SW3)
LED ELECTRONIC
BOARD (EB1)
RYG
12 V BATTERY (BAT)
CONNECTOR (C1)
P100785
