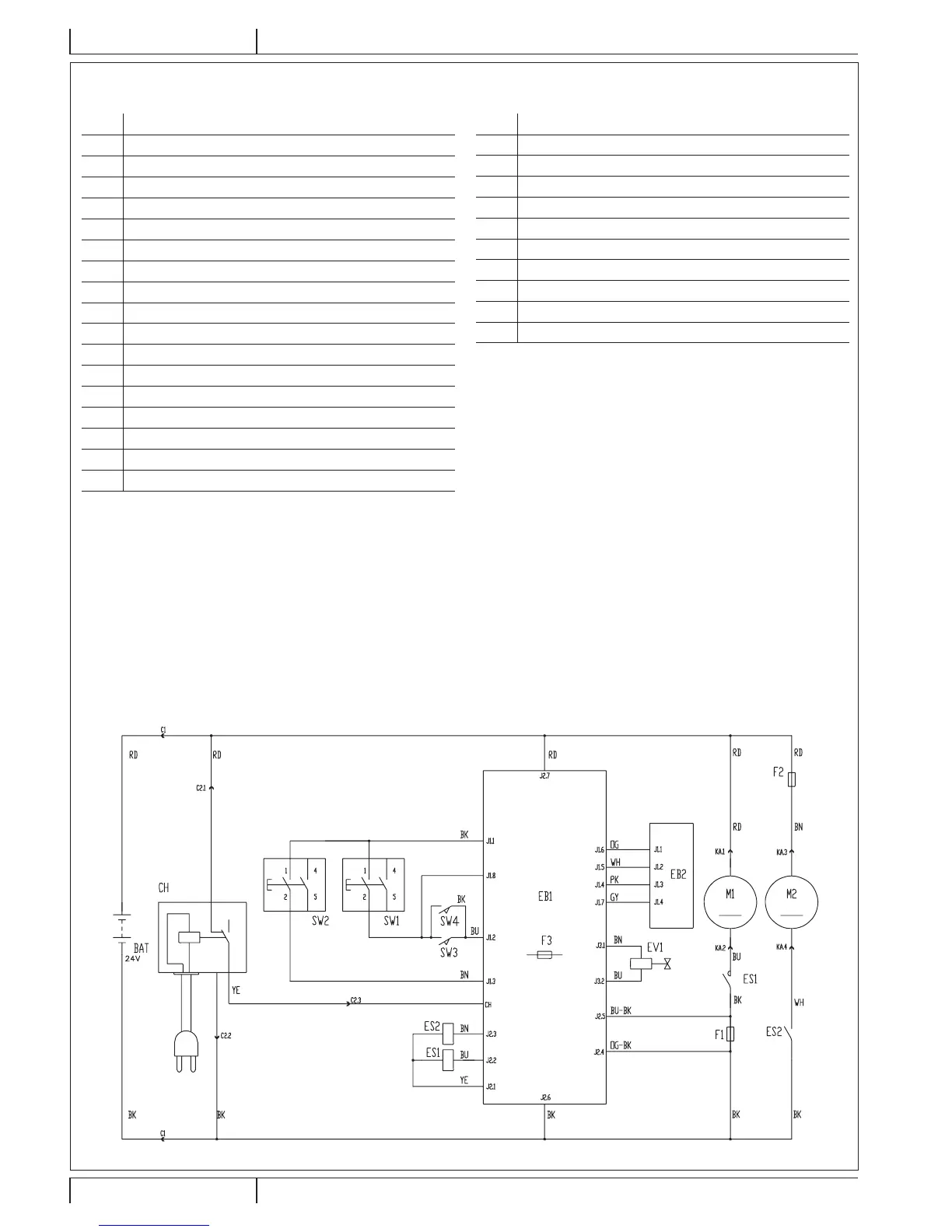

SCHALTPLAN
Legende
BAT
24-V-Batterie
C1
Batterieverbinder
C2
Ladegerätstecker (optional)
CH Ladegerät (Option)
EB1 Steckkarte Funktionen
EB2 LED Platine
ES1 Fernschalter Bürsten-/Padhaltermotor
ES2 Motorrelais Ansauganlage
EV1
Elektroventil Reinigungslösung
F1
Sicherung Bürstenmotor (40 A)
F2 Sicherung Ansaugmotor (30 A)
F3 Sicherung Elektroventil und Elektronikkarte (5 A)
M1 Motor Bürste/Padhalter
M2 Motor Ansauganlage
SW1 Schalter Bürste/Padhalter
SW2 Schalter Ansauganlage
SW3 Betätigungstaste Bürste
SW4 Betätigungstaste Bürste
Farbcodes
BK Schwarz
BU Hellblau
BN Braun
GN Grün
GY Grau
OG Orange
PK Rosa
RD Rot
VT Violett
WH Weiß
YE Gelb
P100660
