BATTERIEN EINBAUEN UND BATTERIETYP
(WET ODER GEL/AGM) EINSTELLEN
Geräte- und Ladegerätplatine (sofern im Lieferumfang
enthalten) gemäß dem eingebauten Batterietyp (WET oder
GEL/AGM) wie folgt einstellen:
Geräteeinstellung
1. Sicherstellen, dass den Batteriestecker (8) angeschlossen
ist.
Das Gerät ist werkseitig auf GEL-Batterien eingestellt.
Entspricht das dem eingebauten Batterietyp, weiter unter
Punkt 7. Andernfalls auch die vorherigen Punkte 2, 3 und 4
ausführen.
2. Schmutzwasserablassrohr (11) verschieben.
3. Falls vorhanden, das Kabel des Ladegeräts vom Halter (5)
entfernen.
4. Die Schrauben (A, Abb. 1) entfernen und vorsichtig die
Platte (B) verschieben, indem man das kleine Gummi (C)
aus dem Sitz der Platte (B) entfernt.
5. Den Mikroschalter (D) auf WET stellen.
ACHTUNG!
Den anliegenden Schalter (E) nicht bewegen/
umschalten.
6. Schritte 3, 4 und 5 in umgekehrter Reihenfolge
durchführen.
Einstellung des Ladegeräts (für Geräte ohne
eingebautes Ladegerät)
7. Die Schrauben (A, Abb. 2) des Ladegerätsichtfensters
entfernen.
8. Sichtfenster (B) entfernen.
9. Den Wählschalter (C) auf WET für Bleibatterien oder auf
GEL für Gel-/AGM-Batterien stellen.
10. Sichtfenster (B) installieren und Schrauben (A) anziehen.
Batterien einbauen
11. Den Schmutzwassertank (16) wie im entsprechenden
Abschnitt beschrieben entleeren.
12. Batterien gemäß Anschlussplan (28) einbauen.
HINWEIS!
Zum Ausbalancieren des Geräts müssen die
Batterien in dem Fach so installiert werden,
dass die Distanzstücke sich an der Hinterwand
benden.
13. Den Schmutzwassertank (16) einbauen.
Batterien laden
14. Die Batterien laden (siehe Vorgang im Kapitel „Wartung“).
A
A
B
C
D
E

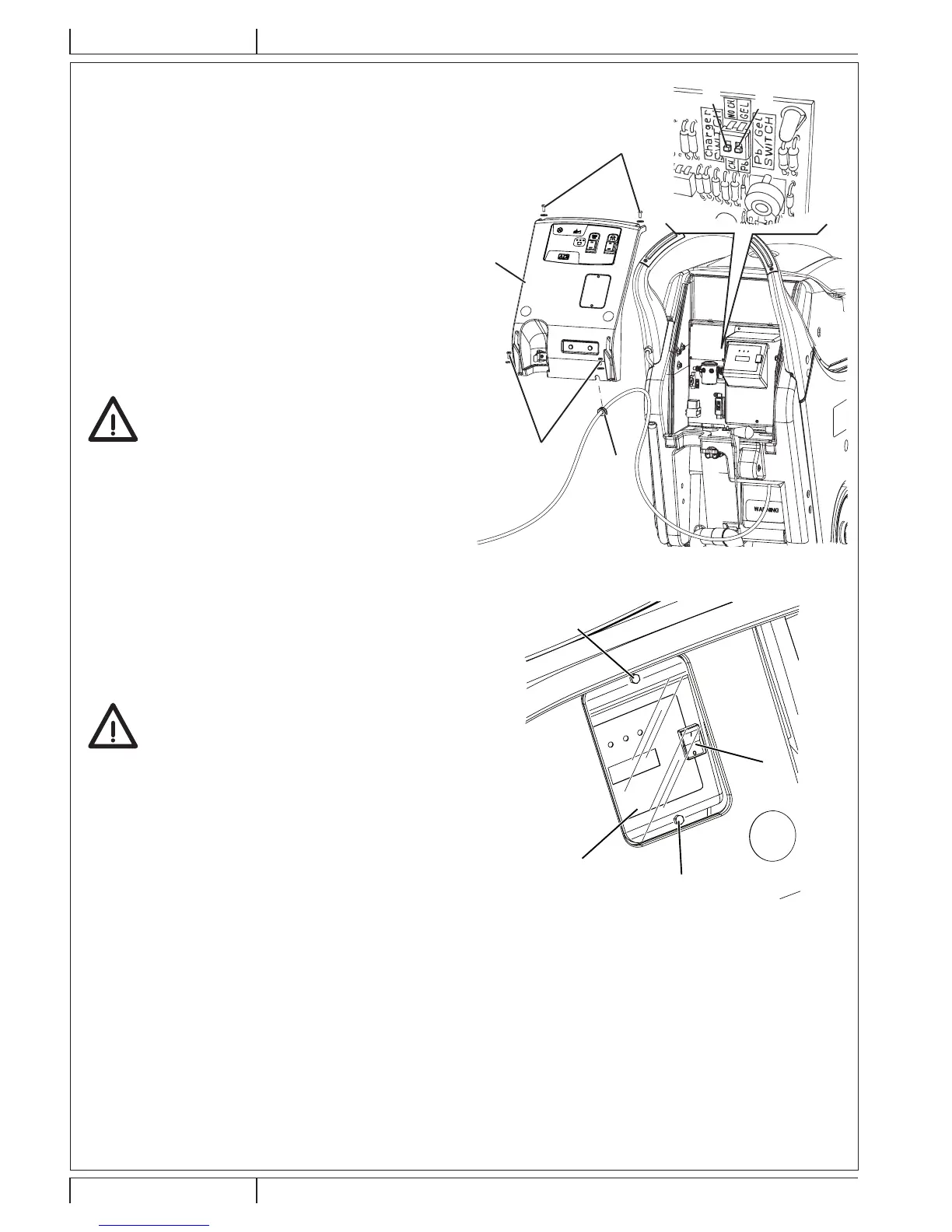

Abbildung 1
P100661
B
A
A
C
Abbildung 2
P100662
