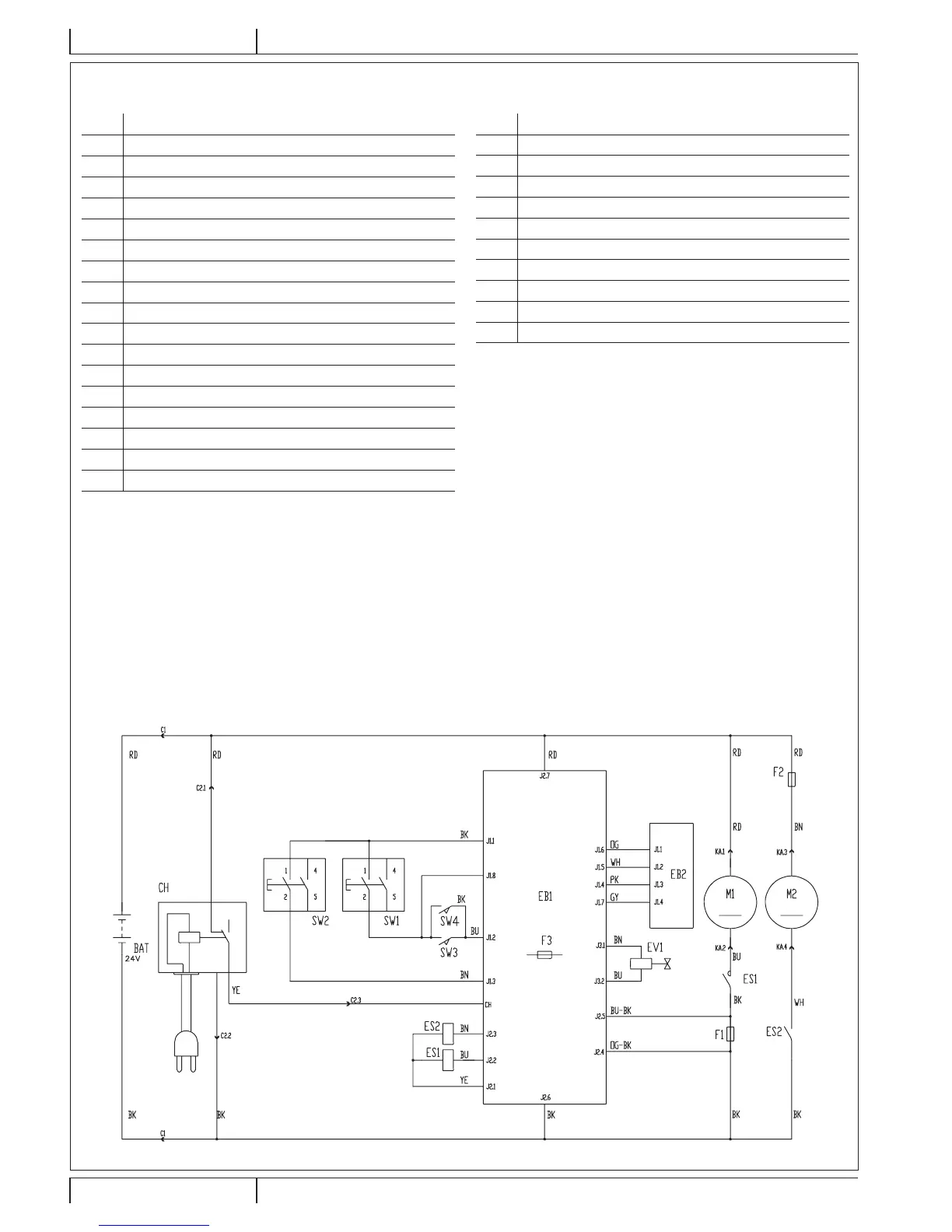

SCHÉMA ÉLECTRIQUE
Légende
BAT
Batteries 24 V
C1
Connecteur batteries
C2
Connecteur chargeur de batterie (optionnel)
CH Chargeur de batterie (optionnel)
EB1 Carte électronique de fonctions
EB2 DEL carte électronique
ES1 Télérupteur moteur brosse / plateau support disque
ES2 Relais moteur système d’aspiration
EV1
Électrovanne solution
F1
Fusible moteur brosse (40 A)
F2 Fusible moteur d’aspiration (30 A)
F3 Fusible électrovanne et carte électronique (5 A)
M1 Moteur brosse / plateau support disque
M2 Moteur système d’aspiration
SW1 Interrupteur brosse/plateau support disque
SW2 Interrupteur système d’aspiration
SW3 Bouton-poussoir de rotation brosse
SW4 Bouton-poussoir de rotation brosse
Codes des couleurs
BK Noir
BU Bleu
BN Marron
GN Vert
GY Gris
OG Orange
PK Rose
RD Rouge
VT Violet
WH Blanc
YE Jaune
P100660
