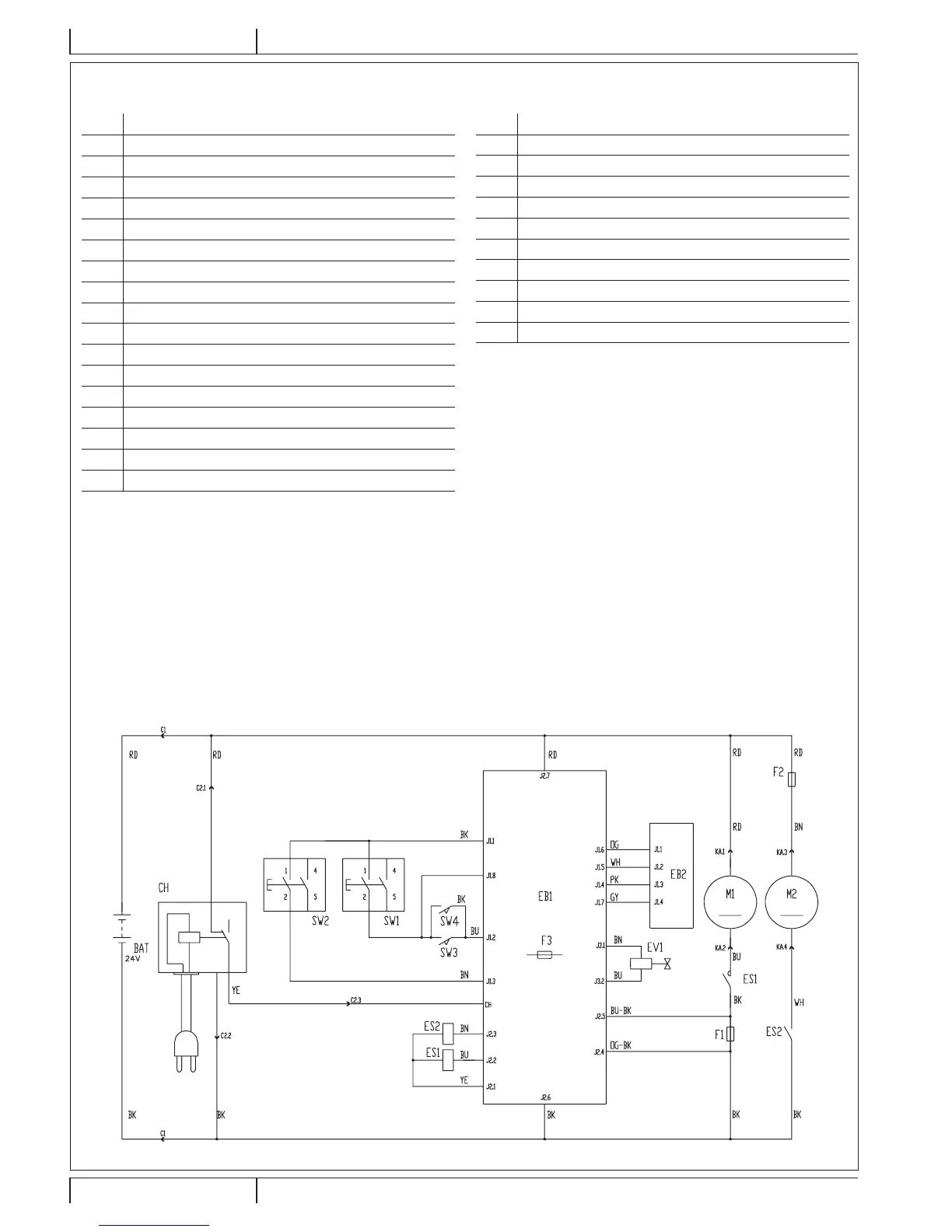

ELEKTRISCH SCHEMA
Legende
BAT
Accu’s 24 V
C1
Accustekker
C2
Stekker acculader (optioneel)
CH Acculader (optioneel)
EB1 Elektronische kaart functies
EB2 Lampje voor de elektronisch installatie
ES1 Schakelaar voor de motor van de borstel/padhouder
ES2 Relais van de motor voor het aanzuigsysteem
EV1
Magneetklep voor de reinigingsoplossing
F1
Zekering voor de motor van de borstel (40 A)
F2 Zekering van de aanzuigmotor (30 A)
F3 Zekering magneetklep en elektronisch schema (5 A)
M1 Motor borstel/padhouder
M2 Motor aanzuigsysteem
SW1 Schakelaar borstel/padhouder
SW2 Schakelaar aanzuigsysteem
SW3 Inschakelknop borstel
SW4 Inschakelknop borstel
Kleurcodering
BK Zwart
BU Blauw
BN Bruin
GN Groen
GY Grijs
OG Oranje
PK Roze
RD Rood
VT Paars
WH Wit
YE Geel
P100660
