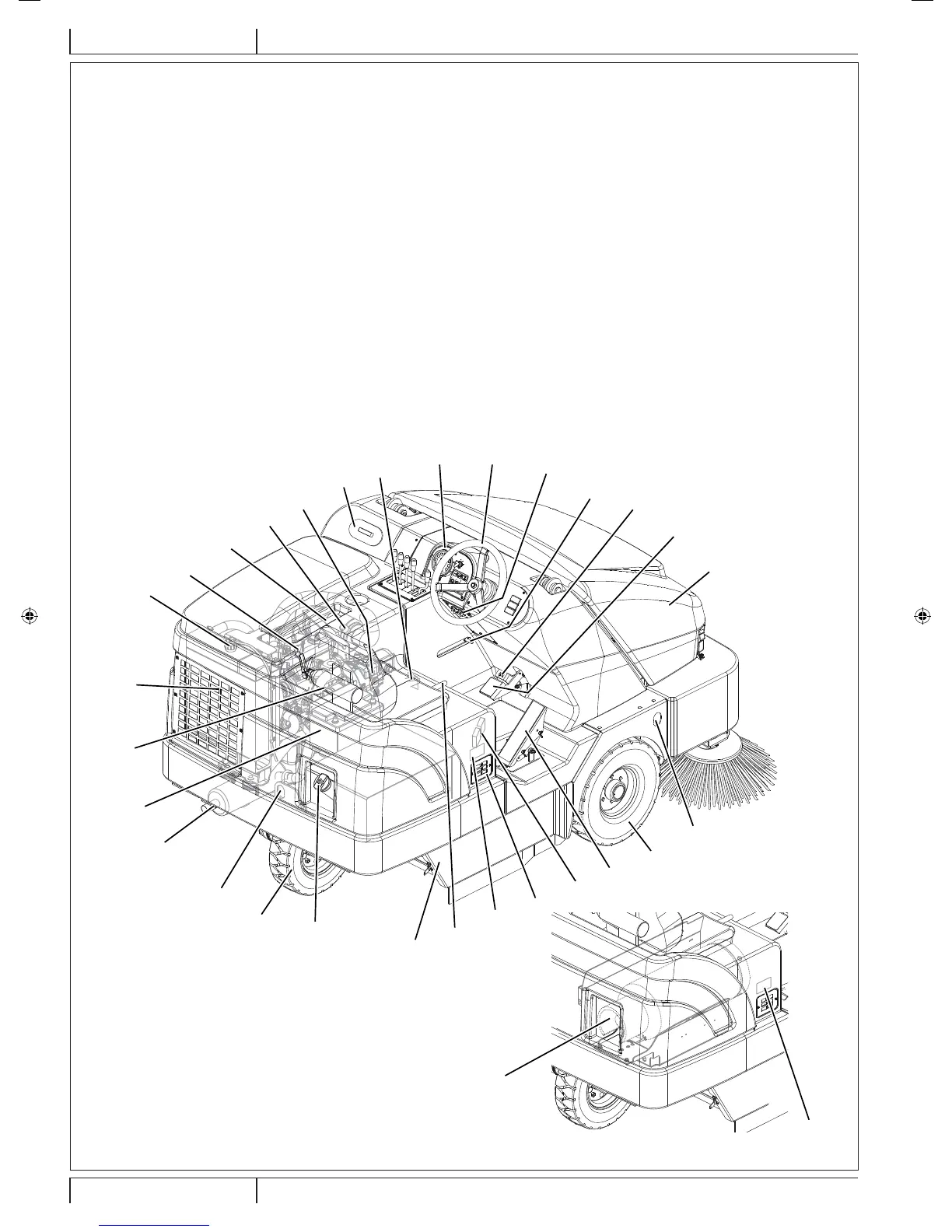

GERÄTEAUFBAU (Fortsetzung)
32. Fahrersitz
33. Bedienpult (siehe nachfolgenden Abschnitt)
34. Lenkrad
35. Bremspedal
36. Pedal Feststellbremse
(Zum Aktivieren oder Lösen der Feststellbremse
gleichzeitig mit dem Bremspedal betätigen)
37. Vorwärts-/Rückwärtsgangpedal
38. Sicherungsbox rückstellbare Sicherungen (siehe Abschnitt
„Sicherungen überprüfen/austauschen/rückstellen“)
39. Verriegelungsgriff Sicherheitsstütze Abfallbehälter
• Zum Fixieren der Stütze nach hinten ziehen
• Zum Lösen der Stütze nach vorne ziehen
40. Einstellhebel Fahrersitz
41. Luftansauggitter Motor
42. Hinterrad, gelenkt, angetrieben
43. Vorderräder
44. Motor
45. Hydraulikpumpe
46. Kühler Motorkühlmittel/Hydraulikölkühlung
47. Abfallbehälter
48. Sicherungen (siehe Abschnitt „Sicherungen überprüfen/
austauschen/rückstellen“)
49. Feuerlöscher (optional)
50. LPG-Flasche
3
23
24
27
25
29
26
26
8
21
18
4
10
0
41
43
44
45
46
49
42
33 34
36
37
48
38
39
35
16
50
10
P100318
33019216(4)2012-03 A.indb 10 10/04/2012 15:52:15
