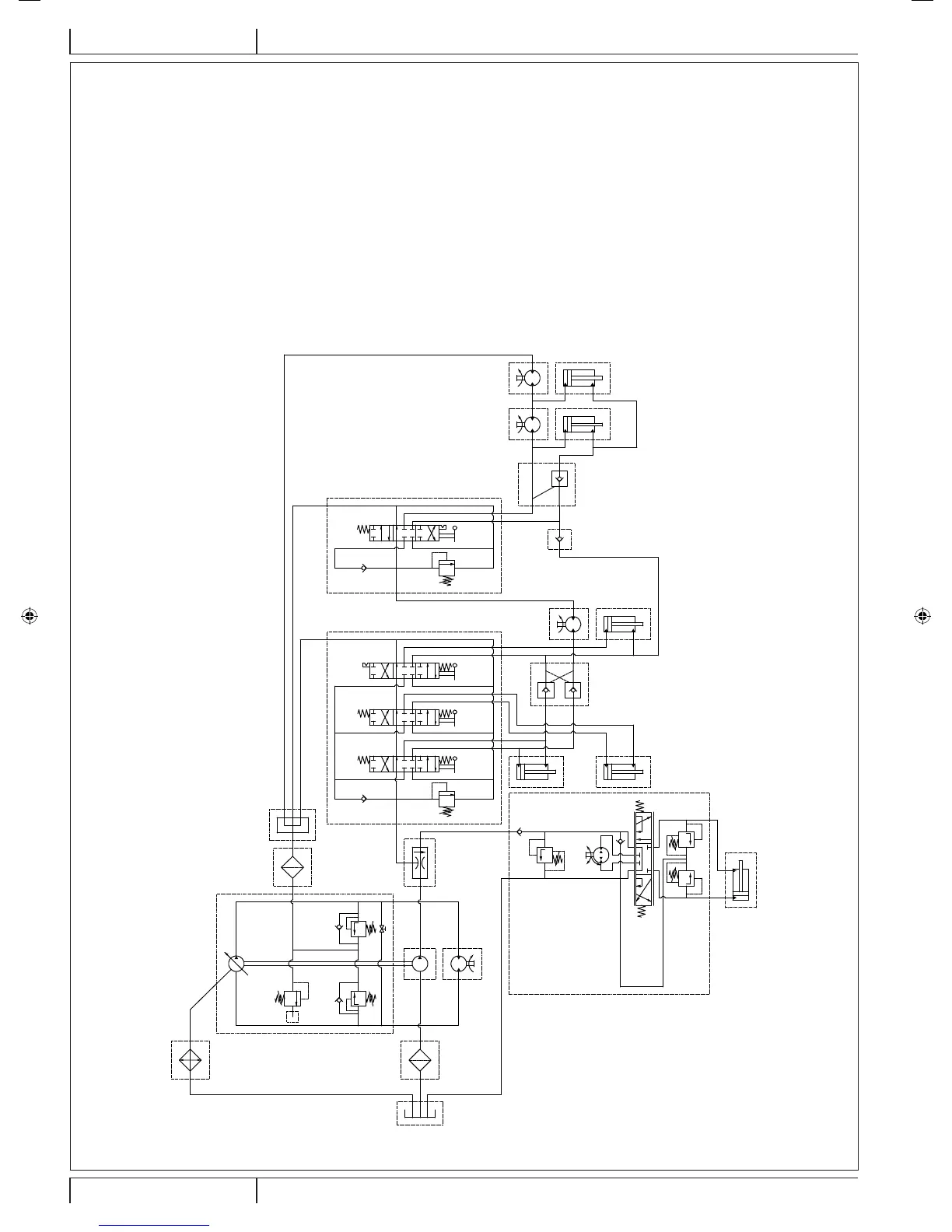

SCHEMA HYDRAULIQUE
Légende
1. Réservoir huile
2. Filtre à huile
3. Pompe système de traction
4. Pompe composants auxiliaires
5. Moteur système de traction
6. Direction assistée
7. Cylindre direction
8. Vanne prioritaire
9. Distributeur 3 leviers
10. Cylindre conteneur déchets
11. Cylindre volet
12. Moteur balai central
13. Cylindre balai central
14. Distributeur 1 levier
15. Moteur balai latéral droit
16. Cylindre balai latéral droit
17. Soupape d’arrêt simple
18. Soupape unidirectionnelle
19. Soupape d’arrêt double
20. Collecteur
21. Moteur balai latéral gauche (optionnel)
22. Cylindre balai latéral gauche (optionnel)
23. Radiateur
20
9
11
10
13
12
14
15
21
16
17
18
19
22
1
2
23
3
4
5
6
7
8
2
P100328
