BETRIEBSANLEITUNG DEUTSCH
33019216 - SR 1601 D3 / LPG3 / P3 9
GERÄTEBESCHREIBUNG

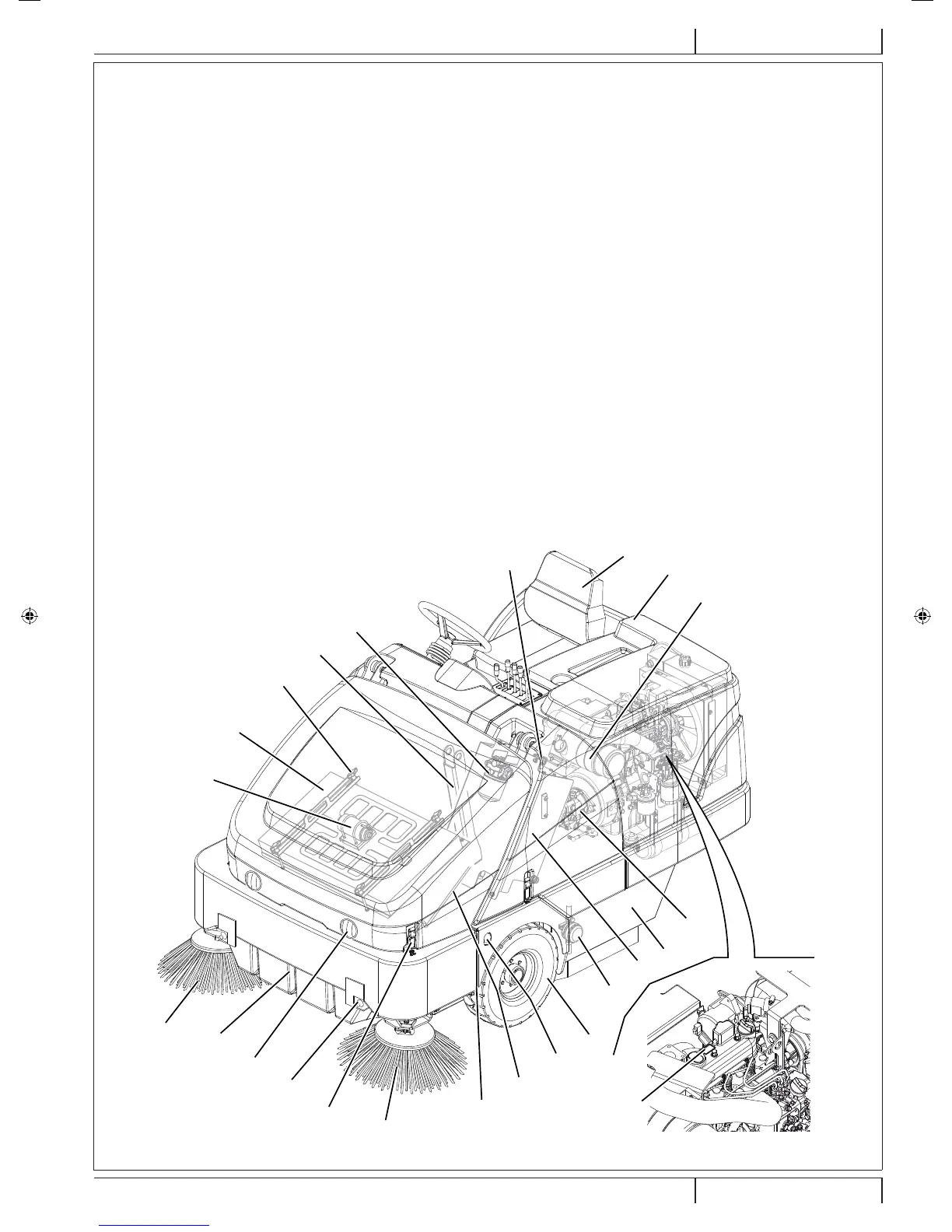

GERÄTEAUFBAU
1. Motorhaube
2. Linke Abdeckplatte Hauptkehrwalze
3. Batterie
4. Seitenhaube links bzw. Wassertank
Staubabscheidungsanlage (optional)
5. Sicherheitsstütze Abfallbehälter
6. Verriegelung Abfallbehälterhaube
7. Arbeitsscheinwerfer (optional)
8. Hebepunkte für Wagenheber (der hintere Punkt bendet
sich unter dem Kühler)
9. Seitenbesen rechts
10. Schild Seriennummer/technische Daten/
Konformitätszeichen
11. Filterrüttleraggregat Flachlter (Staublter)
12. Staubkontrolllter Abfallbehälter
Flachlter (Staublter, Standard)
Taschenlter (optional)
13. Befestigungsknöpfe Filterrüttleraggregat
14. Hydrauliköllter
15. Seitenbesen links (serienmäßig bei SR 1601 MAXI)
16. Haube Abfallbehälter
17. Stützstange Abfallbehälterhaube
18. Rechte Abdeckplatte zum Ausbau/Austausch der
Hauptkehrwalze
19. Hydraulikölbehälter
20. Deckel Hydraulikölbehälter
21. Kraftstofftankdeckel
22. Kraftstofftank
23. Kühlerdeckel
24. Motorluftlter
25. Entriegelungstaste Motorhaube
26. Verankerungspunkte (3)
27. Serviceanzeige Luftlter
28. Sprühdüsen Staubabscheidungsanlage (optional)
29. Deckel Wassertank Staubabscheidungsanlage (optional)
30. Wasserlter (optional)
31. Schild Modell und Seriennummer Motor
1
2
45
31
4
32
19
30
8
5
15
9
6
7
11
12
13
14
20
17
28
47
43
26
P100317
33019216(4)2012-03 A.indb 9 10/04/2012 15:52:13
