DESCRIPTION DE LA MACHINE

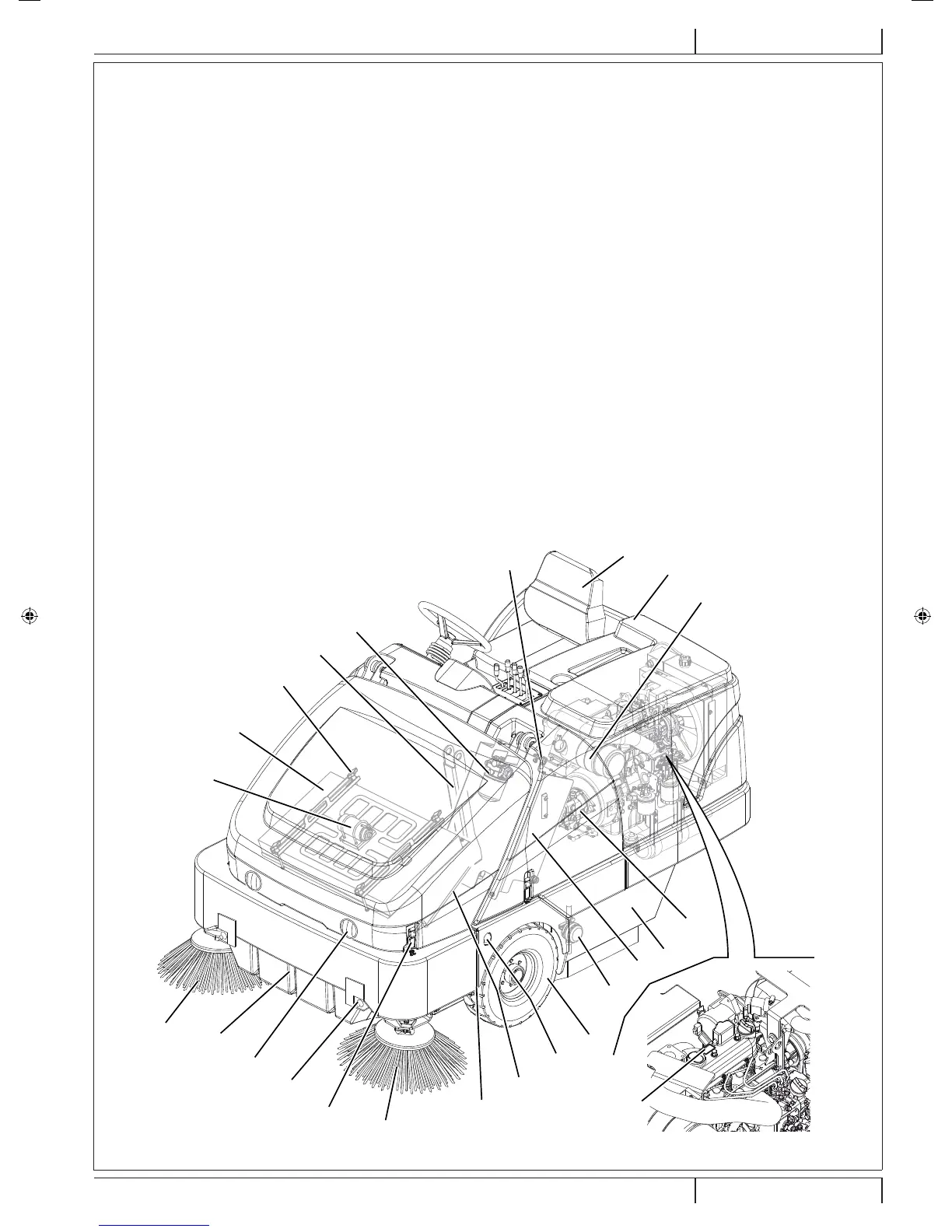

STRUCTURE DE LA MACHINE
1. Coffre compartiment moteur
2. Panneau gauche d’accès au balai central
3. Batterie
4. Coffre latéral gauche ou bouchon réservoir à eau système
d’abattage des poussières (optionnel)
5. Tige de sécurité conteneur déchets
6. Serrure coffre conteneur déchets
7. Feu de travail (optionnel)
8. Emplacements pour mise sur vérins (l’emplacement arrière
se trouve sous le radiateur du moteur)
9. Balai latéral droit
10. Plaque avec numéro de série / données techniques /
marquage de conformité
11. Groupe secoueur ltre à poussière en panneau
12. Filtre à poussière conteneur déchets
Filtre à panneau (standard)
Filtre à poches (optionnel)
13. Poignées de xation groupe secoueur
14. Filtre à huile hydraulique
15. Balai latéral gauche (de série dans SR 1601 MAXI)
16. Coffre conteneur déchets
17. Tige de support coffre conteneur déchets
18. Panneau droit d’accès pour dépose / remplacement balai
central
19. Réservoir d’huile hydraulique
20. Bouchon réservoir huile hydraulique
21. Bouchon réservoir carburant
22. Réservoir carburant
23. Bouchon radiateur
24. Filtre à air moteur
25. Bouton-poussoir de déblocage coffre compartiment moteur
26. Points d’ancrage (3)
27. Indicateur d’entretien ltre à air
28. Nébuliseur eau système d’abattage des poussières
(optionnel)
29. Bouchon réservoir à eau système d’abattage des
poussières (optionnel)
30. Filtre à eau (optionnel)
31. Plaque modèle et numéro de série moteur
1
2
45
31
4
