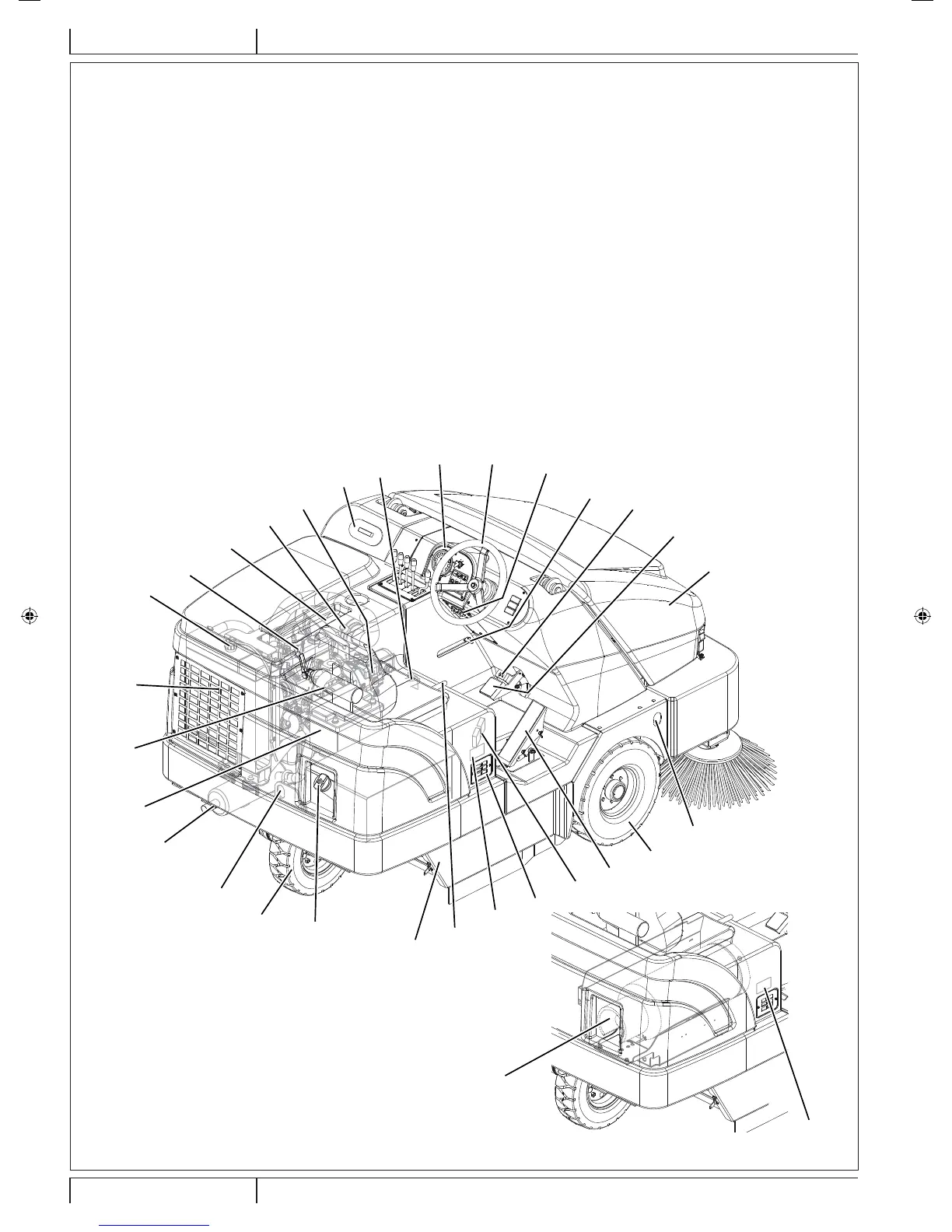

STRUCTURE DE LA MACHINE (suite)
32. Siège de conduite
33. Tableau de bord (voir le paragraphe suivant)
34. Volant
35. Pédale du frein
36. Pédale frein de stationnement
(Utiliser avec la pédale du frein pour le blocage ou le
déblocage du frein de stationnement)
37. Pédale de marche avant / arrière
38. Panneau fusibles restaurables (voir le paragraphe Contrôle
/ remplacement / rétablissement des fusibles)
39. Poignée de blocage tige de sécurité conteneur déchets
Tirer pour bloquer la tige
Pousser pour débloquer la tige
40. Levier de réglage siège de conduite
41. Grille d’aspiration air moteur
42. Roue arrière de traction
43. Roues avant
44. Moteur
45. Pompe hydraulique
46. Radiateur liquide de refroidissement moteur /
refroidissement huile hydraulique
47. Conteneur déchets
48. Fusibles (voir le paragraphe Contrôle / remplacement /
rétablissement des fusibles)
49. Extincteur (optionnel)
50. Bouteille GPL
3
23
24
27
25
29
26
26
8
21
18
4
10
0
41
43
44
45
46
49
42
33 34
36
37
48
38
39
35
16
50
10
P100318
