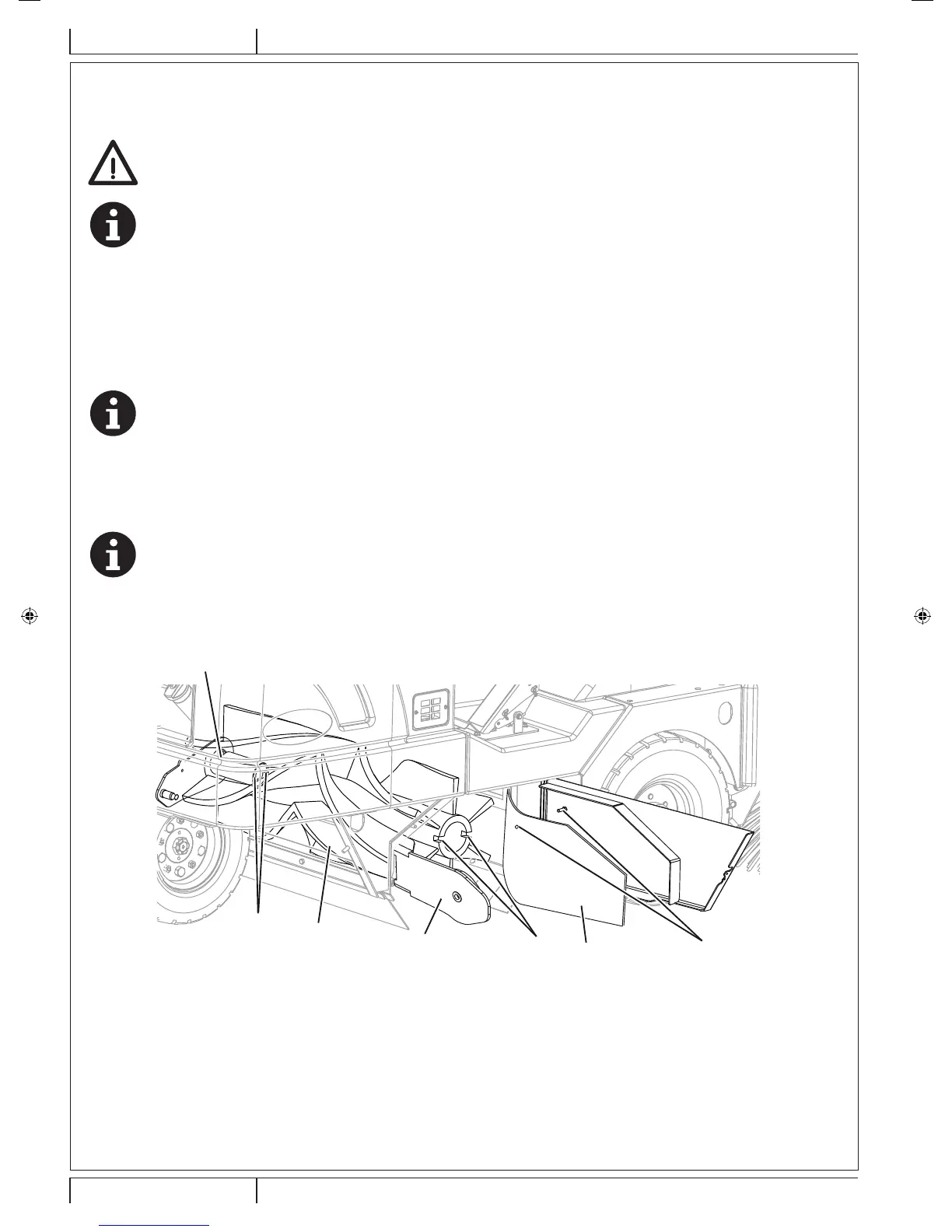

ENTRETIEN DU BALAI CENTRAL
Pour un bon fonctionnement, remplacer le balai central quand les poils sont usés et ils ne mesurent que 50 mm (2 in).
Remplacement balai central
ATTENTION !
L’utilisation de gants de travail est conseillée pendant le remplacement du balai central à cause de la présence
éventuelle de débris tranchants parmi les poils.
REMARQUE
La machine est livrée avec des balais de dureté différente.
La procédure ci-décrite est applicable à tous les types de balais.
1. Amener la machine sur un sol plat.
2. Serrer le frein de stationnement.
3. Tourner la clé de contact (66) et démarrer la machine.
4. Baisser le balai central au moyen du levier (53).
5. Tourner la clé de contact (66) sur «0» pour arrêter la machine.
6. Ouvrir le panneau droit (18).
7. Déplacer le volet latéral droit (A, Fig. 2) et le xer à la goupille (B).
8. Ouvrir le groupe levier de renvoi (C) du groupe balai central (D).
REMARQUE
Le panneau droit (18) maintient en position le levier de renvoi.
9. Extraire le balai central (D) de son logement et enlever d’éventuels cordes ou ls enroulés accidentellement autour du balai et
des moyeux.
10. Remplacer le balai, l’insérer à nouveau dans son logement et contrôler que les goujons (E) sur le moyeu d’entraînement (F)
s’insèrent dans les trous du groupe balai central (D) et que le balai est positionné correctement dans son logement.
11. Fermer et insérer à nouveau le groupe levier de renvoi (C) dans le groupe balai principal.
REMARQUE
Vérier que les pattes sur le levier de renvoi s’insèrent dans les fentes (G) (côté droit) du groupe balai.
12. Positionner à nouveau le volet latéral droit et fermer le panneau droit (18) jusqu’à l’accrochage du levier de blocage.
A
B
C
D
G
E
F
P100321
Figure 2
