DEUTSCH BETRIEBSANLEITUNG
24 SR 1601 D3 / LPG3 / P3 - 33019216
WARTUNG DER HAUPTKEHRWALZE
Hauptkehrwalze für ein einwandfreies Kehrergebnis auswechseln, wenn die Borsten bis auf eine Länge von 50 mm (2 in) abgenutzt
sind.
Hauptkehrwalze austauschen
ACHTUNG!
Beim Ersetzen der Hauptkehrwalze wird es empfohlen, Arbeitshandschuhe zu tragen, denn zwischen den
Borsten können scharfe oder spitze Abfälle eingeklemmt werden.
ANMERKUNG
Bürsten von verschiedenen Härten werden geliefert.
Dieser Vorgang ist für jede Bürstentyp gültig.
1. Das Gerät auf ebenem Untergrund abstellen.
2. Feststellbremse betätigen.
3. Zündschlüssel (66) drehen und Gerät einschalten.
4. Hauptkehrwalze mit dem Hebel (53) absenken.
5. Zündschlüssel (66) auf „0“ drehen, um Gerät auszuschalten.
6. Rechte Abdeckplatte (18) öffnen.
7. Die seitliche Schmutzfangklappe (A, Abb. 2) beiseite drücken und am Haltestift (B) befestigen.
8. Aggregat des Lenkhebels (C) vom Kern der Hauptkehrwalze (D) abnehmen.
ANMERKUNG
Lenkhebel wie die rechte Abdeckplatte (18) nach außen schwenken.
9. Hauptkehrwalze (D) aus der Aufnahme nehmen und eventuell auf die Walze oder die Naben aufgerollte Schnüre oder Drähte
entfernen.
10. Walze austauschen und in die Aufnahme einsetzen: Sicherstellen, dass die Walze korrekt positioniert ist, dass sich die Stifte
(E) auf der Nabe (F) in den Bohrungen im Walzenkern und dass sich die Hauptkehrwalze (D) korrekt in ihrem Sitz bendet.
11. Aggregat des Lenkhebels (C) wieder nach Innen schwenken und am Hauptkehrwalzenkern anbringen.
ANMERKUNG
Sicherstellen, dass sich die Rippen auf dem Lenkhebel in die Rillen (G) (rechte Seite) des Hauptkehrwalzenkerns
einfügen.
12. Seitliche Schmutzfangklappe wieder in Position drücken und rechte Abdeckplatte (18) schließen, bis der Feststellhebel
einrastet.
A
B
C
D
G
E
F
P100321

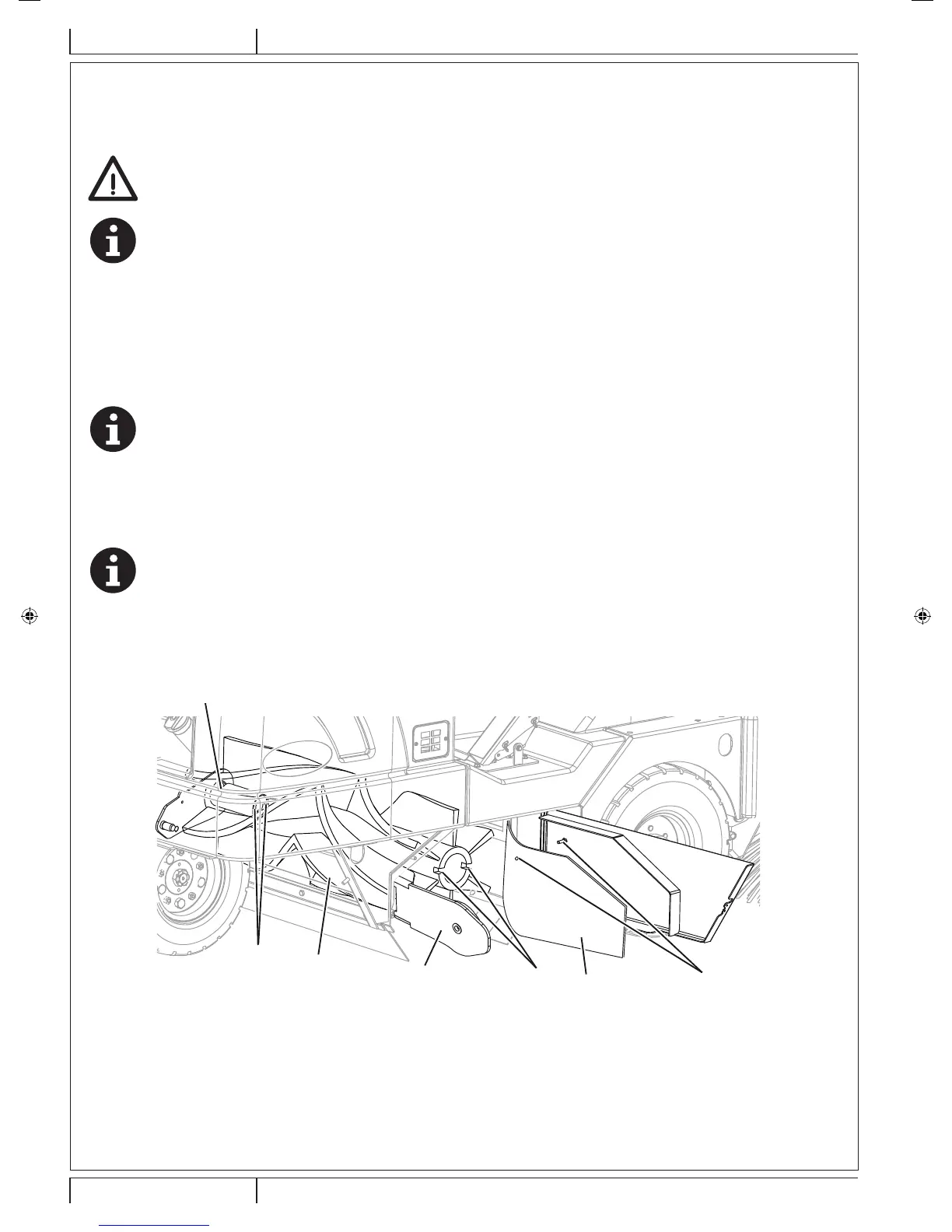

Abbildung 2
