GUIDA RAPIDA ALL’USO ITALIANO
1464813000 - SW4000 147

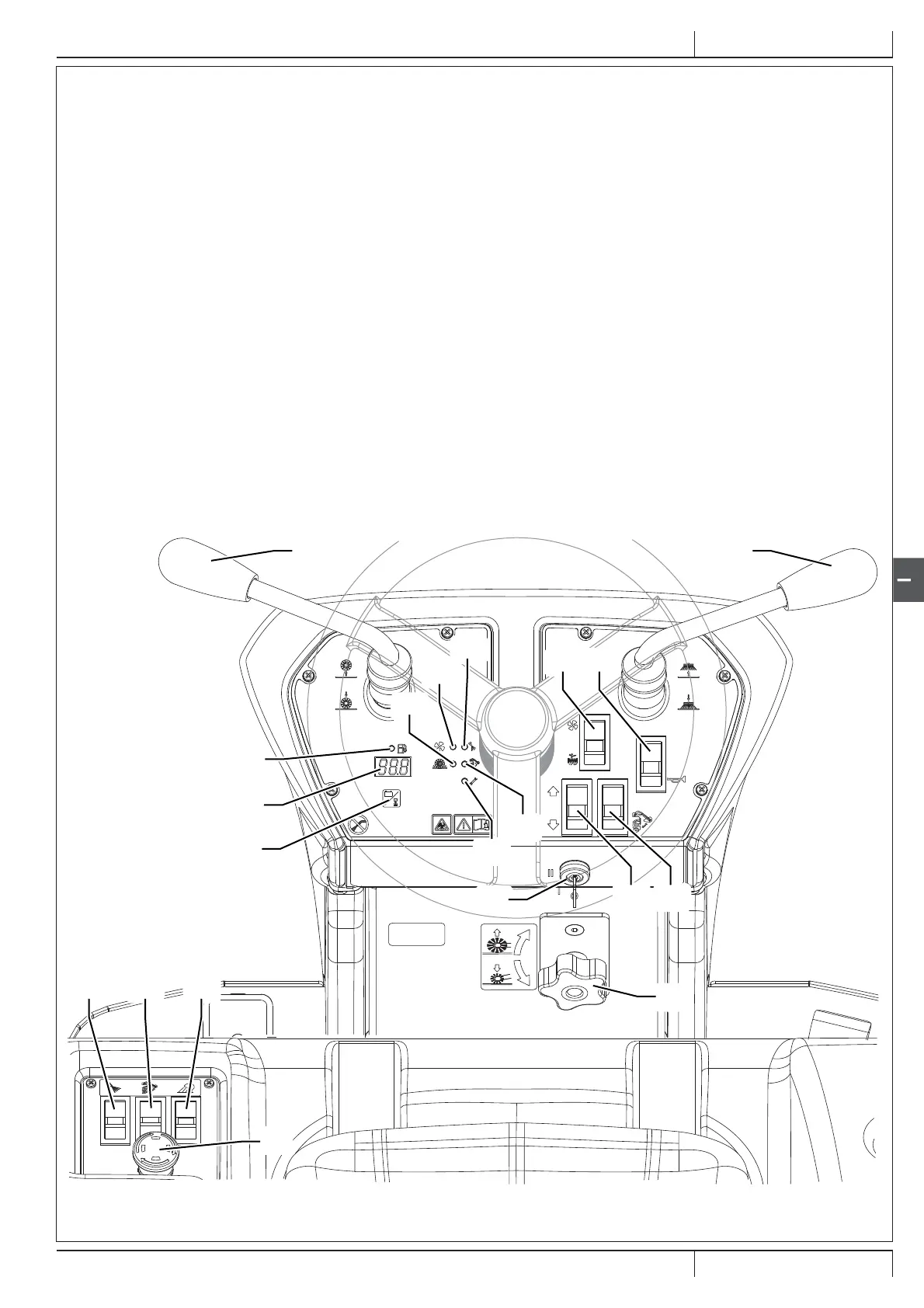

PANNELLO DI CONTROLLO E COMANDI
61. Chiave di avviamento:
Ruotata su “0” arresta il circuito elettrico e disabilita
tutte le funzioni spegnendo la macchina
Ruotata su “I” abilita la macchina alle varie funzioni
Ruotata su “II” avvia il motore. Ad accensione avvenuta
rilasciare la chiave che tornerà sulla posizione “I”
62. Manopola regolazione altezza spazzola centrale:
Ruotare in senso antiorario per aumentare la pressione
al suolo della spazzola
Ruotare in senso orario per diminuire la pressione al
suolo della spazzola
63. Leva di sollevamento/abbassamento spazzola centrale
64. Leva di sollevamento/abbassamento spazzole laterali
65. Interruttore per:
Disattivazione/attivazione aspiratore (posizione
superiore)
$WWLYD]LRQHVFXRWL¿OWURSRVL]LRQHLQIHULRUH
66. ,QWHUUXWWRUHGLFRQVHQVRPRYLPHQWD]LRQHFRQWHQLWRUHUL¿XWL
67. Interruttore avvisatore acustico
68. Interruttore di marcia avanti/retromarcia
69. Visualizzatore dati (display)
70. Pulsante di selezione sul display delle seguenti funzioni:
Ore di lavoro
Tensione batterie (V)
71. Spia (gialla) segnalatore di riserva carburante
72. Spia (verde) segnalatore impianto di aspirazione
73. Spia (verde) segnalatore impianto di abbattimento polveri
(opzionale)
74. 6SLDJLDOODVHJQDODWRUHVROOHYDPHQWRFRQWHQLWRUHUL¿XWL
75. Spia (rossa) segnalatore sovrapressione spazzola centrale
76. Spia (rossa) segnalatore avaria impianto di trazione
77. Pulsante di emergenza. Premerlo in situazioni di
emergenza per arrestare tutte le funzioni della macchina.
Per ripristinarlo dopo l’azionamento, ruotarlo nel senso
della freccia presente sul pulsante stesso
78. Interruttore luci di lavoro (opzionale)
79. Interruttore di sollevamento/abbassamento contenitore
UL¿XWL
80. Interruttore impianto di abbattimento polveri (opzionale)
70
69
71
74
76
73
72
75
65
80 79 78
77
67
68
61
66
62
6463
P100244
